6.1 Installation der Kundenhardware
Bevor der VX IT mit Equipment bestückt wird,
muss er am Boden befestigt werden.
Benutzen Sie dazu bitte den Bodenbefesti-
gungswinkel 5301.350.
Die Lasten der Einbaukomponenten und die
max. zulässige Nutzlast des VX IT sind zu
beachten. Außerdem ist bei Verwendung von
Ausbauzubehör die angegebene Traglast zu
berücksichtigen.
Prüfen Sie die 19˝-Ebenenabstände und
nehmen Sie, falls erforderlich, Korrekturen vor
(s. S. 90 – 95).
Die Installation der Geräte muss den jeweiligen
Bestimmungen für die Installation von elektri-
schen Geräten und Geräten der Datenverar-
beitungstechnik entsprechen.
Bevor Sie den VX IT bestücken, sollten Sie
die Platzierung aller Komponenten festlegen.
Die Faktoren der jeweiligen Komponenten,
wie Gewicht, Erreichbarkeit sowie Anforde-
rungen an Stromversorgung, Temperatur
und Luftzirkulation, haben einen Einfluss auf
die Reihenfolge und den Ort, an dem Sie die
Komponenten im Rack platzieren.
72

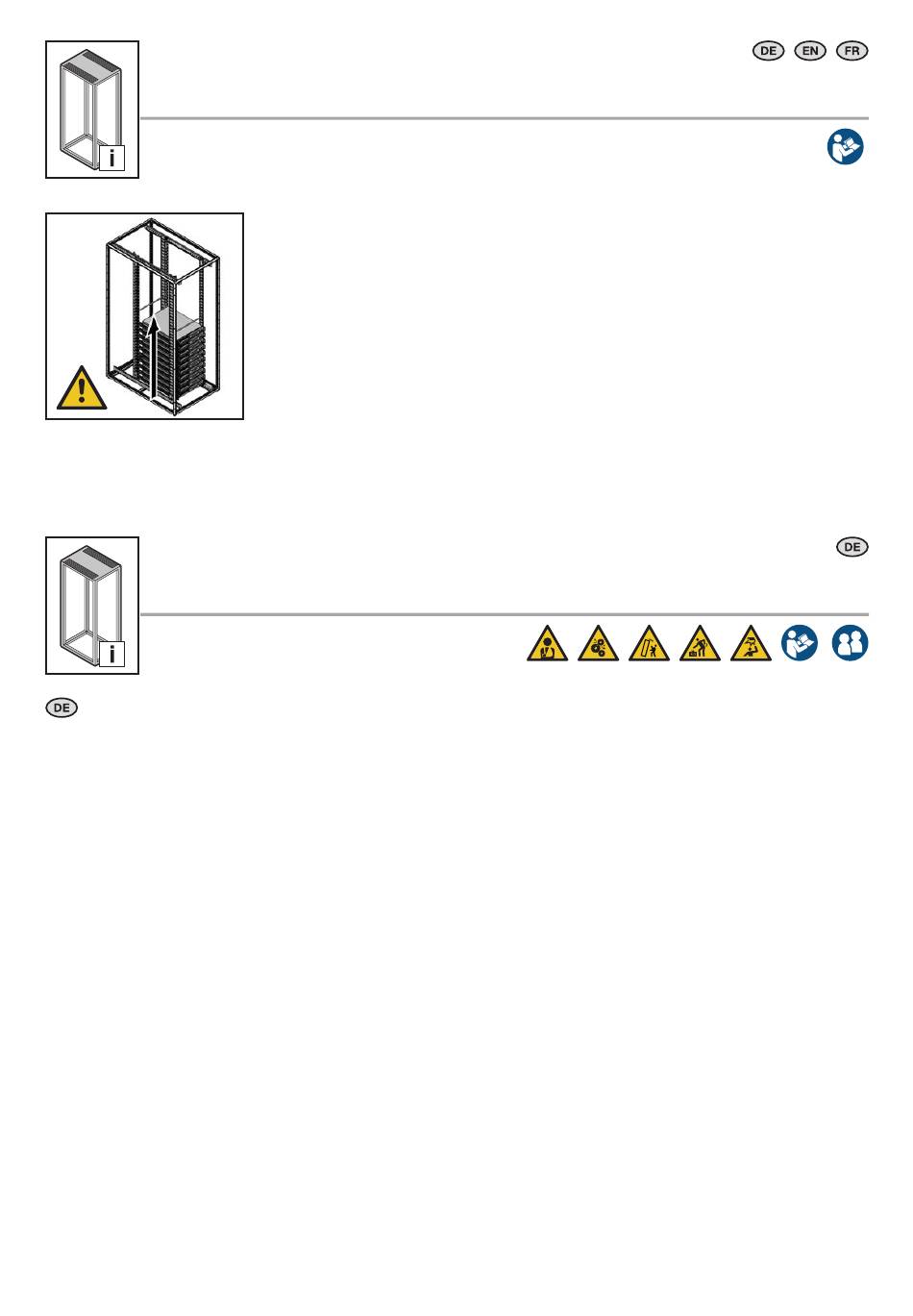

Wichtig: Montage von unten nach oben
Important: Installation from bottom to top
Important : montage de bas en haut
◾ Platzieren Sie die schwersten Komponenten
stets unten im VX IT. Dadurch erhöhen Sie
die Standsicherheit.
◾ Es ist stets auf eine ordnungsgemäße Befes-
tigung bzw. auf eine gesicherte Lage aller
Komponenten und Rack-Bauteile zu achten.
Beachten Sie dazu auch die Drehmoment-
angaben (M
) der Schraubverbindungen.
A
◾ Vorinstallierte VX IT auf Rollen dürfen nur
bewegt werden, wenn sich der Schwer-
punkt der Installation unterhalb der
13. Höheneinheit von unten befindet.
◾ Für Bauteile oder Komponenten, die mehr
als 25 kg wiegen, werden für die Montage
und Demontage mindestens zwei Personen
benötigt.
◾ Nur elektrisch sichere Geräte verwenden –
nicht als Gehäuse der Klasse 1 vorgesehen.
◾ Nur zugelassene, verwendungssichere
Endgeräte benutzen, die für die Montage
an 19˝-Profilschienen oder mittels anderer
Hilfsmittel (Gleitschienen, Geräteböden, etc.)
zur Rackinstallation vorgesehen sind.
◾ Zusätzliche Einbaugewichte in Türen oder
Seitenwänden sind nur bei Verwendung von
Stahlblechtüren und Seitenwänden aus dem
VX25 Industrie-Portfolio zulässig. Die max.
Einbaulast pro Flachteil beträgt 90 kg.
◾ Achtung bei Verwendung von
Teleskopschienen: Der VX IT muss am
Boden befestigt oder an andere VX IT
angereiht sein oder es ist der Kippschutz
(5301.325) zu verwenden, bevor Geräte auf
Teleskopschienen herausgezogen werden.
Es darf sich immer nur ein Gerät in der
vorgezogenen Position befinden. Falls aus
irgendwelchen Gründen mehr als ein Gerät
gleichzeitig ausgezogen wird, kann die
Standsicherheit des VX IT gefährdet sein.
Ein Nichtbefolgen dieser Anweisungen kann
zu schweren Verletzungen, Sachschäden oder
im schlimmsten Fall auch zum Tode führen.
