Rittal VX IT 1182.095 VX IT 1182.096 Montage- Und Bedienungsanleitung Seite 64

TX30
4. Montage und Aufstellung
4. Assembly and siting
4. Montage et implantation

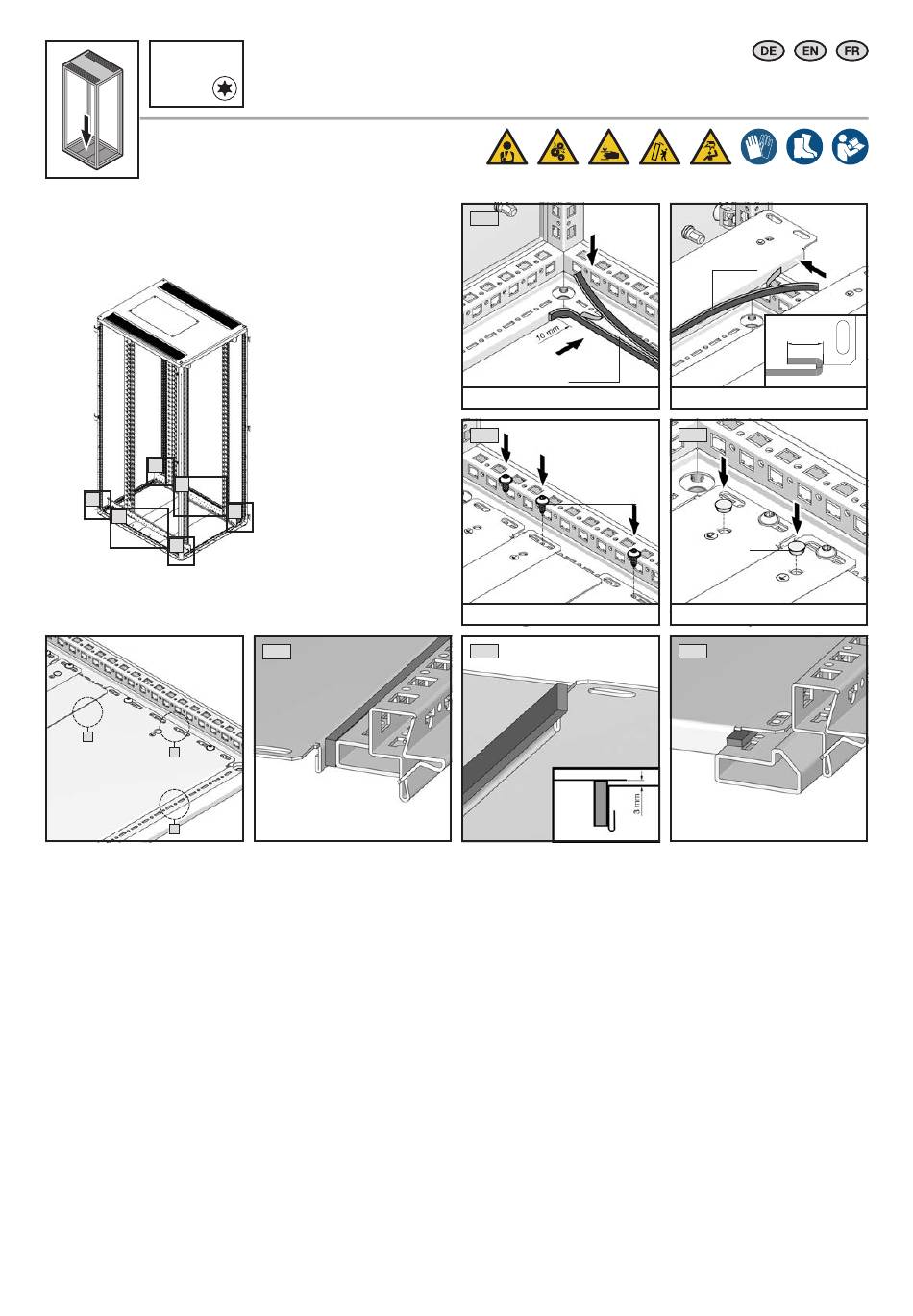

4.3.10 Bodenbleche installieren/anpassen (optional)
4.3.10 Installing/modifying gland plates (optional)
4.3.10 Installer / adapter les plaques passe-câbles (en option)
1
2
1
2
1
B
C
A
64
1
A
1.1
10 x 4
Nur / Only / Seulement IP 55
2.2
5.5 x 13
M = 5 Nm
D
B
Schranksystem VX IT / VX IT enclosure system / Baies VX IT
2.1
10 x 4
2 cm
Nur / Only / Seulement IP 55
2.3
Ø 7
Nur / Only / Seulement IP 55
C
