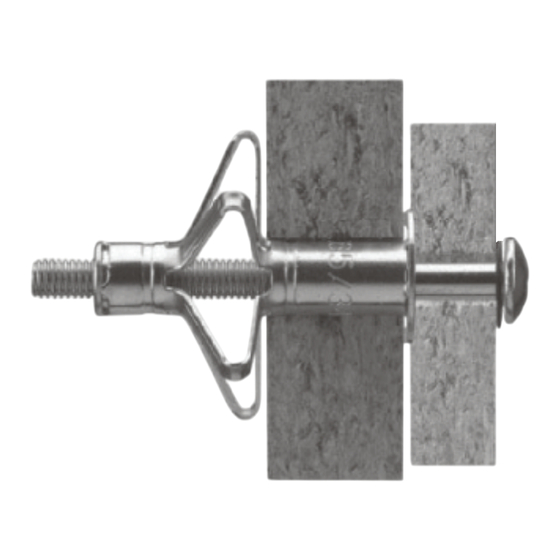

- Seite 1 MONTAGE-SET HOHLRAUM-METALL DÜBEL / HOHL RAUM-METALL DÜBEL Bedienungs- und Sicherheitshinweise IAN 315150...
- Seite 2 DE/AT/CH Seite...
- Seite 3 Ø...
- Seite 4 Ø M4 x 32 mm ≥37 3–13 ≤17 39 M4 x 38 mm ≥43 9–15 ≤17 45 M5 x 37 mm ≥40 7–15 ≤17 44 M5 x 52 mm ≥53 8–21 ≤25 59 M5 x 65 mm ≥66 20–34 ≤28 71...
- Seite 5 Ø...
- Seite 6 5 mm...
- Seite 7 MONTAGE-SET HOHLRAUM- METALLDÜBEL / HOHLRAUM- METALLDÜBEL ˜ Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise.
- Seite 8 ˜ Bestimmungsgemäße Verwendung Für Befestigungen in Gipskarton, Gipsfaserplatten, Hohlraumdecken und Spanplatten. Nur für den privaten Gebrauch. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Sicherheitshinweise VOR GEBRAUCH BITTE DIE BEDIENUNGSANLEITUNG LESEN! BEDIENUNGSANLEITUNG BITTE SORGFÄLTIG AUFBEWAHREN! HÄNDIGEN SIE ALLE...
- Seite 9 Kontrollieren Sie das Produkt vor der ƒ Inbetriebnahme auf Beschädigungen. Nehmen Sie ein beschädigtes Produkt nicht in Betrieb. Dübelgröße, Bohrlochdurchmesser und ƒ Wandstärke müssen genau aufeinander abgestimmt werden. Beachten Sie dazu die Maßtabelle auf den Ausklappseiten! Die Tragkraft eines Dübels ist ebenfalls ƒ...
- Seite 10 ˜ Prüfen der Wandstärke Sie können die Wandstärke ermitteln, indem Sie einen dünnen Draht an einem Ende 2 bis 4 mm verbiegen und den abgeknickten Draht in das Bohrloch einführen. Den Draht an der Rückseite der Wand einhaken und mit Hilfe eines Stifts am Bohrloch markieren.
- Seite 11 OWIM GmbH & Co. KG Stiftsbergstraße 1 DE-74167 Neckarsulm GERMANY Model No.: HG03867 / HG03868 Version: 04/2019 IAN 315150...
