WAREMA Climara W10 Montageanleitung Seite 11

INFO
Die Befestigungspositionen mittig anzeichnen, damit
ein nachträglicher Ausgleich möglich ist.
Schwertaufnahmen befestigen
INFO
Den Montageuntergrund auf Unebenheit über-
prüfen.
Ggf. Unebenheiten ausgleichen.
Schwertaufnahmen ausrichten

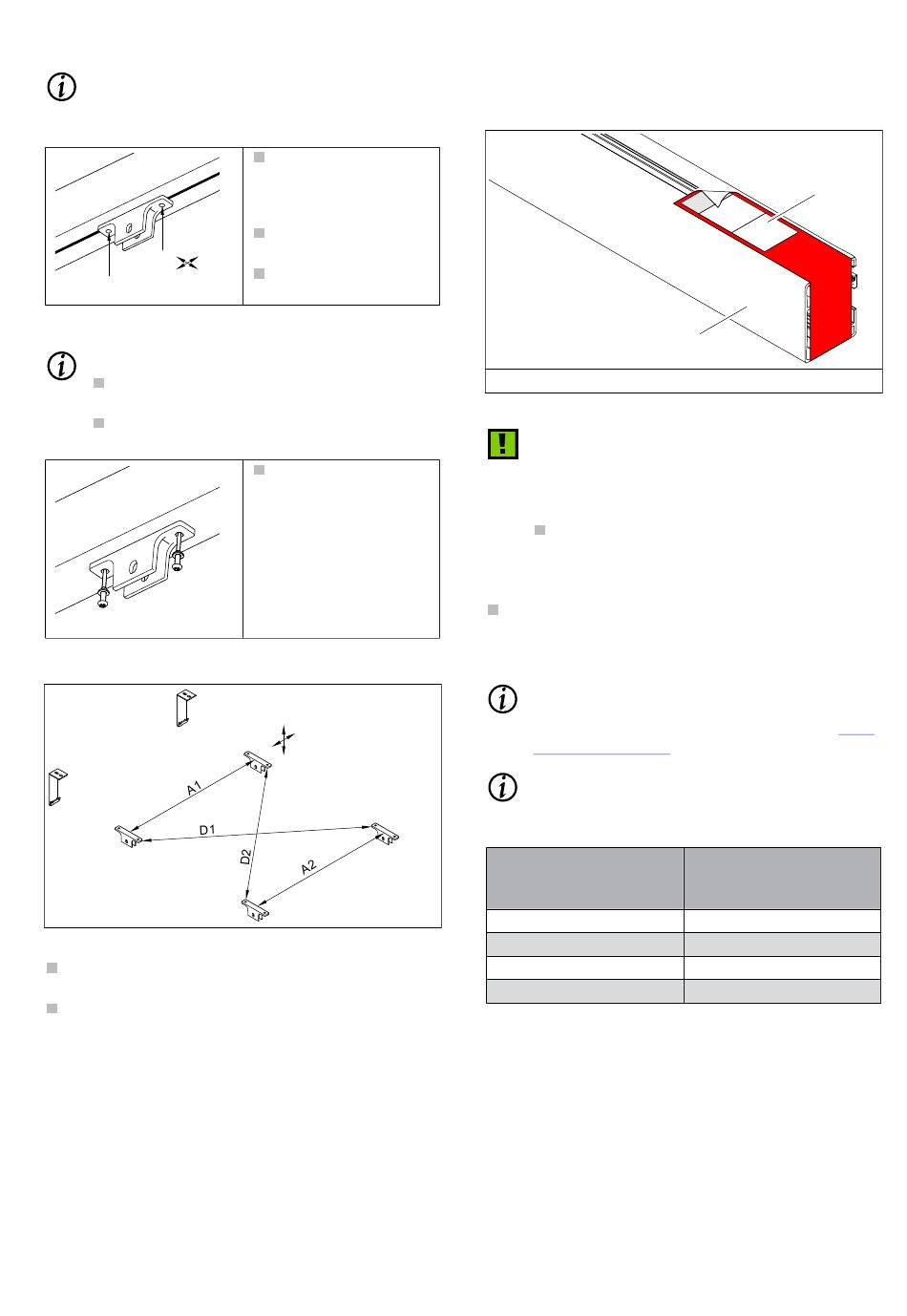

Abb. 19: Schwertaufnahmen auf Parallelität überprüfen
Abstände [A] und Diagonalen [D] der Schwertaufnah-
men überprüfen! Es gilt D1=D2 und A1=A2.
Ggf. Schwertaufnahme erneut ausrichten!
2034208 [Rev. 3 - de]/2022-08-30
Schwertaufnahme an
der Markierung senk-
recht und waagerecht
ausgerichtet halten!
Das Bohrbild übertra-
gen.
Die Befestigungslöcher
bohren.
Schwertaufnahme auf
dem Montageunter-
grund befestigen!
2.7 Führungsschienen vorbereiten
Aufkleber abziehen
1 Führungsschiene
Abb. 20: Aufkleber abziehen
HINWEIS
Produktbeschädigung durch falsches Handling!
Die Montageschritte müssen mit großer Sorgfalt
durchgeführt werden.
Den Aufkleber beachten! Der Inhalt des Aufkle-
bers wird in der Montageanleitung ausführlich
beschrieben.
Den Aufkleber [2] von den Führungsschienen [1] abzie-
hen!
Halter für Abstandsmontage montieren
INFO
Abweichende Anforderungen bei der Montage von
Reihenanlagen werden gesondert dargestellt
Kapitel 2.11/Seite 18).
INFO
Die Führungsschienenhalter müssen in der Füh-
rungsschiene frei verschiebbar bleiben.
Bestelllänge
0 - 2000 mm
2001 – 3500 mm
3501 – 5000 mm
5001 – 6000 mm
Tab. 5: Anzahl Führungsschienenhalter in Abhängigkeit der
Bestelllänge (Abstandsmontage)
Montage
2
1
2 Aufkleber
(siehe
Anzahl Führungsschie-
nenhalter pro Führungs-
schiene
2 Stück
3 Stück
4 Stück
5 Stück
Seite 11 | 26
