WAREMA Climara W10 Montageanleitung Seite 17

INFO
Die EPDM-Folie auf dem Führungsschienenhalter
sichert die Schraube gegen Herausfallen!
INFO
Bei eckiger Blende:
Durch die Befestigung der Führungsschienen am
Montageuntergrund wird die Blende aus dem De-
ckenträger gehoben. Der Deckenträger ist wie eine
Montagehilfe zu sehen. Das Produkt wird über die
Führungsschienen gehalten. Somit ist das technisch
in Ordnung.
B
X1
X2

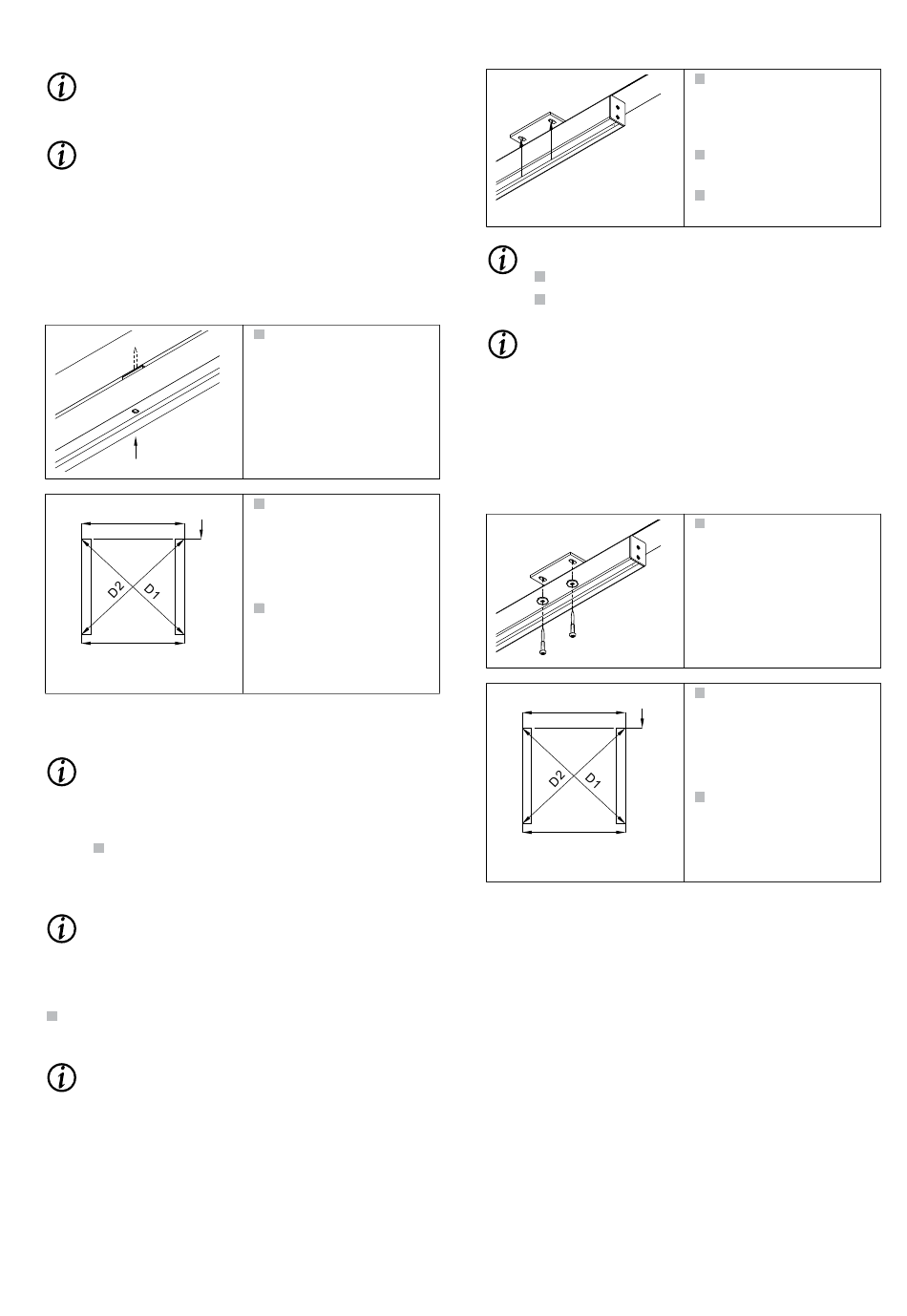

Führungsschienen (Direktmontage, seitlich versetzt)
befestigen
INFO
Die Führungsschienenhalter 53 müssen an den Füh-
rungsschienen angebracht, ausgerichtet und befes-
tigt sein.
Positionen für Führungsschienenbefestigung auf
Montageuntergrund anbringen! Hierfür Bestell-
breite verwenden!
INFO
Führungsschienen beim Anhalten nur nach oben
drücken und nicht nach links oder rechts verschie-
ben!
Beide Führungsschienen [1] gleichzeitig nach oben
schwenken und am Montageuntergrund anhalten!
INFO
Befestigungsposition mittig anzeichnen, damit ein
nachträglicher Ausgleich möglich ist.
2034208 [Rev. 3 - de]/2022-08-30
Halter 48 und Führungs-
schiene auf dem Mon-
tageuntergrund befesti-
gen!
Führungsschienen
auf Höhengleichheit
(B) und Parallelität
(X1 = X2 ± 1 mm) über-
prüfen!
Diagonalen "D1" und
"D2" messen! Wenn
D1 = D2 und X1 = X2
± 1 mm, sind die paral-
lel und rechtwinklig.
INFO
Montageuntergrund auf Unebenheit überprüfen!
Ggf. Unebenheiten ausgleichen!
INFO
Bei eckiger Blende:
Durch die Befestigung der Führungsschienen am
Montageuntergrund wird die Blende aus dem De-
ckenträger gehoben. Der Deckenträger ist wie eine
Montagehilfe zu sehen. Das Produkt wird über die
Führungsschienen gehalten. Somit ist das technisch
in Ordnung.
B
X1
X2
Montage
Führungsschiene auf
Montageuntergrund an
Markierung ausgerichtet
halten!
Das Bohrbild übertra-
gen!
Die Befestigungslöcher
bohren!
Halter 53 und Führungs-
schiene auf dem Mon-
tageuntergrund befesti-
gen!
Führungsschienen
auf Höhengleichheit
(B) und Parallelität
(X1 = X2 ± 1 mm) über-
prüfen!
Diagonalen "D1" und
"D2" messen! Wenn
D1 = D2 und X1 = X2
± 1 mm, sind die paral-
lel und rechtwinklig.
Seite 17 | 26
