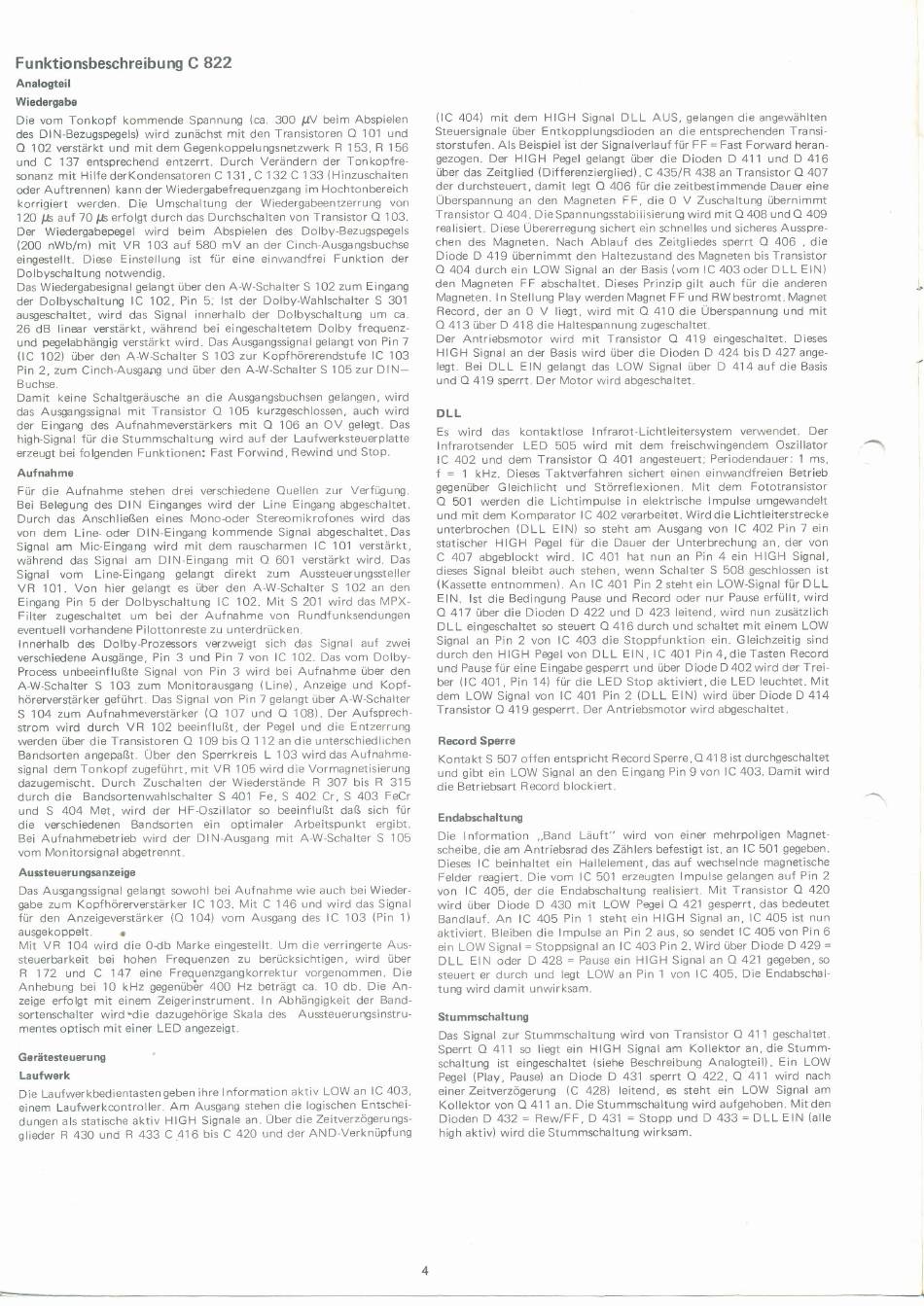

Dual C 822 Serviceanleitung Seite 4

Funktionsbeschreibung C
822
Analogteil
Wiedergabe
Die vom
Tonkopf
kommende
Spannung
(ca.
300
pV
beim
Abspielen
des DIN-Bezugspegels)
wird
zunächst
mit den Transistoren
O
101
und
O
i02
verstärkt und mit
dem Gegenkoppelungsnetzwerk R
153,
R 156
und
C
137
entsprechend
entzerrt. Durch Verändern der Tonkopfre-
sonanz
mit Hilfe
derKondensaloren C 131 ,
C 132 C 133 (Hinzuschalten
oder
Auftrennen)
kann der Wiedergabefrequenzgang im Hochtonbereich
korrigiert werden.
Die
Umschaltung
der
Wiedergabeentzerrung
von
12O
ps
auf 70
ps erfolgt durch
das
Durchschalten von Transistor
O
1
03.
Der
Wiedergabepegel
wird
beim
Abspielen des
Dolby-Bezugspegels
(200
nWb/m)
mit VR
103
auf
5BO
mV an der
Cinch-Ausgangsbuchse
eingestellt. Diese Einstellung
ist für
eine einwandfrei Funktion
der
Dolbyscha
ltung
notwendig.
Das Wiedergabesignal
gelangt
über den
A W-Schalter S 102
zum
Eingang
der Dolbyschaltung
lC
1O2,
Pin
5. lst
der Dolby-Wahlschalter S
3O1
ausgeschaltet,
wird
das Signal innerhalb
der Dolbyschaltung
um
ca.
26 dB linear verstärkt, während
bei
eingeschaltetem
Dolby
frequenz-
und
pegelabhängig verstärkt wird.
Das Ausgangssignal
gelangt von Pin
7
(lC
102)
über
den
A-W-Schalter S
103
zur
Kopfhörerendstufe
lC l03
Pin
2,
zum Cinch-Ausgang und über den A-W-Schalter S 105
zur
DIN-
Buchse.
Damit
keine
Schaltgeräusche
an die Ausgangsbuchsen gelangen. wird
das Ausgangssignal
mit
Transistor
O
105
kurzgeschlossen, auch wird
der
Eingang
des Aufnahmeverstärkers
mit
O
1O6
an OV gelegt.
Das
high-Signal
für die Stummschaltung wird auf
der
Laufwerksteuerplatte
erzeugt bei
folgenden
Funktionen:
Fast
Forwind, Rewind und Stop.
Aufnahme
Für die
Aufnahme stehen
drei
verschiedene
Ouellen
zur
Verfügung.
Bei
Belegung
des
DIN
Einganges
wird der Line
Eingang abgeschaltet.
Durch das Anschließen eines Mono-oder Stereomikrofones
wird
das
von dem
Line-oder
DIN-Eingang kommende Signal
abgeschaltet.Das
Signal
am
Mic-Eingang
wird mit
dem
rauscharmen
lC
1O1 verstärkt,
während das Signal
am
DIN-Eingang
mit O
60.i verstärkt
.wird.
Das
Signal
vom
Line-Eingang
gelangt
direkt zum
Aussteuerungssteller
VR
101
.
Von hier
gelangt
es
über
den A-W-Schalter
S
102 an
den
Eingang
Pin 5 der Dolbyschaltung
lC
1O2.
Mit
S
201 wird
das MPX-
Filter
zugeschaltet
um bei
der Aufnahme
von
Rundfunksendungen
eventuell vorhandene
Pilottonreste zu unterdrücken.
lnnerhalb des
Dolby-Prozessors
verzweigt sich das Signal
auf
zwei
verschiedene Ausgänge, Pin
3
und Pin 7 von lC
102.
Das
vom Dolby-
Process
unbeeinflußte Signal
von Pin 3 wird
bei Aufnahme über
den
A-W-schalter
S
103 zum
Monitorausgang (Line)
,
Anzeige
und
Kopf-
hörerverstärker
geführt.
Das Signal
von Pin
7
gelangt
über
A-W-Schalter
S
i04
zum
Aufnahmeverstärker
(O
107 und
O
108). Der Aufsprech-
strom wird durch
VR
102 beeinflußt, der Pegel
und die
Entzerrung
werden Über
die Transistoren
Q
109
bis
O
112 an die unterschiedlichen
Bandsorten
angepaßt. Über den Sperrkreis
L 103 wirddasAufnahme-
signal dem
Tonkopf
zugeführt,
mit VR
105
wird die
Vormagnetisierung
dazugemischt.
Durch Zuschalten der
Wiederstände
R 307 bis R
315
durch
die
Bandsortenwahlschalter S
401
Fe, S 4O2 Cr, S
403
FeCr
und
S
404 Met, wird
der
HF-Oszillator
so beeinflußt daß sich für
die
verschiedenen
Bandsorten
ein
optimaler Arbeitspunkt
ergibt.
Bei Aufnahmebetrieb
wird der DIN-Ausgang
mit
A-W-Schalter
S
1O5
vom Monitorsignal abgetrennt.
Au3steuerungsa nzeige
Das Ausgangssignal
gelangt sowohl
bei Auf nahme
wie auch bei Wieder-
gabe zum Kopfhörerverstärker lC 103.
Mit
C
.l
46
und wird
das Signal
für
den
Anzeigeverstärker
(O 104) vom
Ausgang
des
lC 103 (Pin
1)
ausgekoppelt.
.
Mit
VR 'i04 wird
die Odb
Marke
eingestellt. Um die verringerte
Aus-
steuerbarkeit
bei
hohen Frequenzen
zu
berücksichtigen,
wird
über
R
1-12
und
C
147
eine
Frequenzgangkorrektur vorgenommen. Die
Anhebung bei 10 kHz gegenübär
4OO
Hz
beträgt
ca. 10 db. Die An-
zeige erfolgt
mit
einem Zeigerinstrument.
ln
Abhängigkeit
der
Band-
sortenschalter
wird'die
dazugehörige Skala
des
Aussteuerungsinstru-
mentes
optisch mit einer
LED
angezeigt.
Gerätest€ueruns
Laufwerk
Die Laufwerkbedientastengebenihre
lnformation
aktiv
LOW
an lC 403,
einem Laufwerkcontroller.
Am
Ausgang stehen
die logischen Entschei-
dungen als statische
aktiv HIGH Signale an. Über
die Zeitverzögerungs-
glieder
R
430 und
R
433
C41
6
bis
C
42O
und derAND'Verknüpfung
(lC
404)
mit
dem HIGH Signal
DLL
AUS, gelangen die
angewählten
Steuersignale
über
E
ntkoppl
u
ngsd
ioden an die
entsprechenden
Tra nsi -
storstufen. Als Beispiel ist der Signalverlauf
für
FF = Fast Forward heran-
gezogen- Der HIGH
Pegel
gelangt über die Dioden D 411 und
D 416
über das
Zeitglied (Differenzierglied).
C
435/R 438
an
Transistor Q
4O7
der durchsteuert,
damit
legt O 406 für die zeitbestimmende Dauer
eine
Überspannung
an den
Magneten
FF, die
0
V
Zuschaltung übernimmt
Transistor
O
404.
Die
Spannungsstabilisierung wird mit
O
408
und
O 409
realisiert.
Diese
Übererregung sichert ein
schnelles
und
sicheres
Ausspre-
chen des Magneten. Nach
Ablauf
des Zeitgliedes sperrt
O 406
, die
Diode D
4i9
übernimmt den
Haltezustand
des
Magneten bis Transistor
O 404 durch ein
LOW Signal an der
Basis
(vom
lC
403oder DLL
EIN)
den
Magneten
FF
abschaltet.
Dieses
Prinzip
gilt
auch
für
die
anderen
Magneten.
I
n
Stel
lung
Play
werden
l\/lagnet
F
F
u
nd
RW
bestromt.
Magnet
Record, der an
0 V
liegt, wird mit
O 410 die
Überspannung
und
mit
O
41
3
über
D 418 die
Haltespannung zugeschaltet.
Der Antriebsmotor
wird mit
Transistor
O
41
9
eingeschaltet.
Dieses
HIGH
Signal an
der
Basis
wird
über
die
Dioden D
424bisD
427
ange-
legt. Bei
DLL EIN
gelangt das LOW Signal über
D
41
4 auf die
Basis
und O
419
sperrt. Der
Motor wird
abgeschaltet.
DLL
Es
wird
das
kontaktlose !nfrarot-Lichtleitersystem verwendet. Der
lnfrarotsender
LED 505 wird mit
dem freischwingendem Oszillator
lC
4O2
und dem Transistor O 4O1 angesteuert; Periodendauer: 1
ms,
f = 1
kH.z. Dieses
Taktverfahren sichert einen einvrandfreien Betrieb
gegenüber
G
leichlicht
und
Störref
lexionen-
Mit
dem Fototransistor
O
501
werden
die Lichtimpulse
in
elektrische lmpulse
umgewandelt
und mit dem Komparator lC
4O2
verarbeitet. Wird die
Lichtleiterstrecke
unterbrochen
(DLL
EIN)
so steht
am
Ausgang
von
lC
4o2 Pin
7
ein
statischer
HIGH
Pegel
für
die
Dauer
der
Unterbrechung an,
der
von
C
4O7 abgeblockt
wird.
lC 4O1
hat
nun
an
Pin
4 ein HIGH
Signal,
dieses
Signal
bleibt
auch stehen.
wenn Schalter S 508 geschlossen
ist
(Kassette
entnommen).
An
lC 401
Pin 2 steht
ein
LOW-Signal
für
DLL
ElN. lst
die Bedingung Pause
und Record oder
nur
Pause
erfüllt. wird
A 417 übü die Dioden D 422 und D 423 leitend,
wird
nun zusätzlich
DLL
eingeschaltet so
steuert O
41
6
durch und schaltet mit einem LOW
Signal
an Pin
2
von lC
4O3
die Stoppfunktion ein.
Gleichzeitig
sind
durch den HIGH Pegel
von
DLL
ElN,lC 40i
Pin4,dieTasten
Record
und Pause
für
eine
Eingabe
gesperrt und
über Diode
D
4O2wird
der
Trei-
ber
(lC
401
,Pin
14\
für die
LED Stop
aktiviert,die LED leuchtet. Mit
dem LOW Signal
von lC 401 Pin
2 (DLL
EIN) wird
über
Diode D 414
Transistor O
41
9 gesperrt.
Der
Antriebsmotor wird
abgeschaltet.
Record Sperre
Kontakt
S 507
offen entspricht Record Sperre,O
41
8 ist
durchgeschaltet
und
gibt ein
LOW Signal an den Eingang Pin 9
von
lC 4O3.
Damit wird
die
Betriebsart Record blockiert.
Endabschaltung
Die lnformation
,,Band
Läuft" wird von einer
mehrpoligen Magnet-
scheibe, die am
Antriebsrad
des
Zählers befestigt ist, an
lC 501 gegeben.
Dieses
lC
beinhaltet
ein
Hallelement, das
auf wechselnde magnetische
Felder reagiert.
Die vom lC 501 erzeugten lmpulse gelangen
auI Pin
2
von
lC
405, der die
Endabschaltung
realisiert.
Mit
Transistor
O
420
wird über
Diode D
430 mit
LOW Peqel
Q 421
gesperrt, das bedeutet
Bandlauf.
An
lC 405 Pin 1
steht
ein
HIGH Signal
an, lC
405 ist
nun
aktiviert.
Bleiben
die
lmpulse
an
Pin
2
aus, so sendet lC 405
von Pin
6
ein LOW Signal = Stoppsignal an lC
403
Pin 2.
Wird über Diode D 429
=
DLL EIN
oder
D
428
=
Pause
ein
HIGH Signal
an O 421 gegeben,
so
steuert
er durch und legt
LOW
an Pin 1
von lC
4O5.
Die
Endabschal-
tung wird damit
unwirksam.
Stummschaltung
Das
Signal
zur
Stummschaltung
wird
von
Transistor O
4'1
1
geschaltet.
Sperrt
O
41
1 so liegt
ein HIGH
Signal
am
Kollektor an, die
Stumm-
schaltung
ist
eingeschaltet (siehe Beschreibung Analogteil).
Ein
LOW
Pegel
(Play,
Pause)
an Diode
D
431 sperrt
A
422,
A
41
1 wird
nach
einerZeitverzögerung
(C 428)
leitend, es steht
ein
LOW
Signal am
Kollektor
von O
41 1
an. Die Stummschaltung wird
aufgehoben. Mit
den
Dioden D 432 = flsv\tlFF, D 431 = Stopp
und
D 433 =
DLL EIN (alle
hiqh
aktiv) wird die Stummschaltung wirksam.
