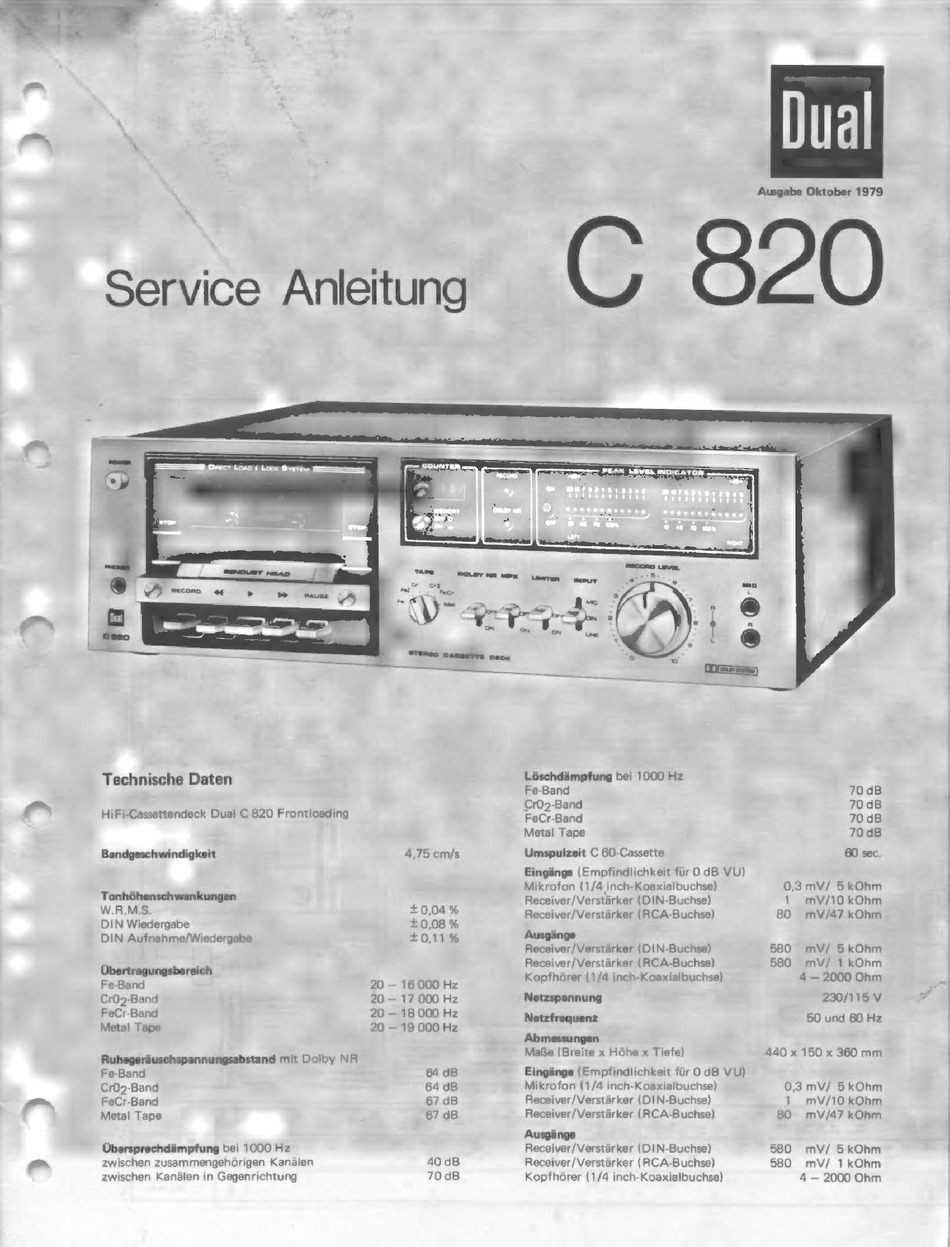

Dual C 820 Serviceanleitung

Service Anleitung
Ausgabe Oktober 1979
C 820
Technische Daten

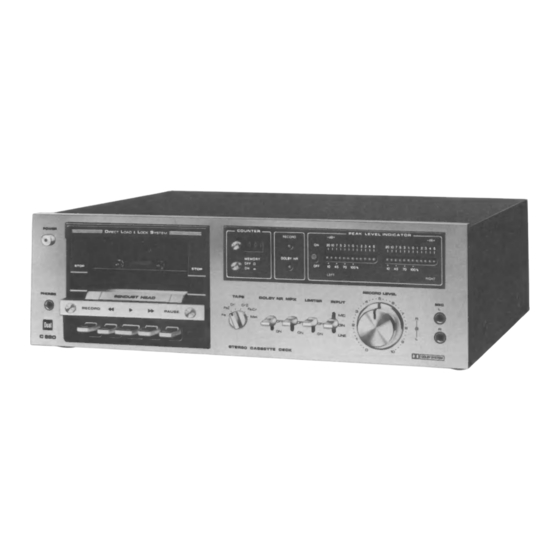

HiFi-Cassettendeck Dual C 820 Frontloading
Bandgeschwindigkeit
Tonhóhenschwankungen
W.R.M.S.
DIN Wiedergabe
DIN Aufnahme/Wiedergabe
Übertragungsbereich
Fe-Band
Cr02-Band
FeCr-Band
Metal Tape
Ruhegeräuschspannungsabstand mit Dolby NR
Fe-Band
Cr02-Band
FeCr-Band
Metal Tape
Übersprechdámpfung bei 1000 Hz
zwischen zusammengehórigen Kanälen
zwischen Kanälen in Gegenrichtung
4,75 cm/s
X 0,04 96
X 0,08 96
X 0,11 96
20 — 16 000 Hz
20 — 17 000 Hz
20 — 18 000 Hz
20 — 19 000 Hz
64 dB
64 dB
67 dB
67 dB
40 dB
70 dB
Löschdämpfung bei 1000 Hz
Fe-Band
Cr02-Band
FeCr-Band
Metal Tape
Umspulzeit C 60-Cassette
Eingänge (Empfindlichkeit für O dB VU)
Mikrofon (1/4 inch-Koaxialbuchse)
Receiver/Verstärker (DIN-Buchse)
Receiver/Verstärker (RCA-Buchse)
Ausgänge
Receiver/Verstärker (DIN-Buchse)
Receiver/Verstärker (RCA-Buchse)
Kopfhörer (1/4 inch-Koaxialbuchse)
Netzspannung
Netzfrequenz
Abmessungen
Maße (Breite x Höhe x Tiefe)
Eingänge (Empfindlichkeit für O dB VU)
Mikrofon (1/4 inch-Koaxialbuchse)
Receiver/Verstärker (DIN-Buchse)
Receiver/Verstärker (RCA-Buchse)
Ausgänge
Receiver/Verstárker (DIN-Buchse)
Receiver/Verstärker (RCA-Buchse)
Kopfhórer (1/4 inch-Koaxialbuchse)
70 dB
70dB
70 dB
70dB
60 sec.
0,3 mV/ 5 kOhm
1 mV/10 kOhm
80 mV/47 kOhm
580 mV/ 5kOhm
580 mV/ 1 kOhm
4 — 2000 Ohm
230/115 V
50 und 60 Hz
440 x 150 x 360 mm
0,3 mV/ 5 kOhm
1 mV/10 kOhm
80 mV/47 kOhm
580 mV/ 5kOhm
580 mV/ 1kOhm
4 — 2000 Ohm
