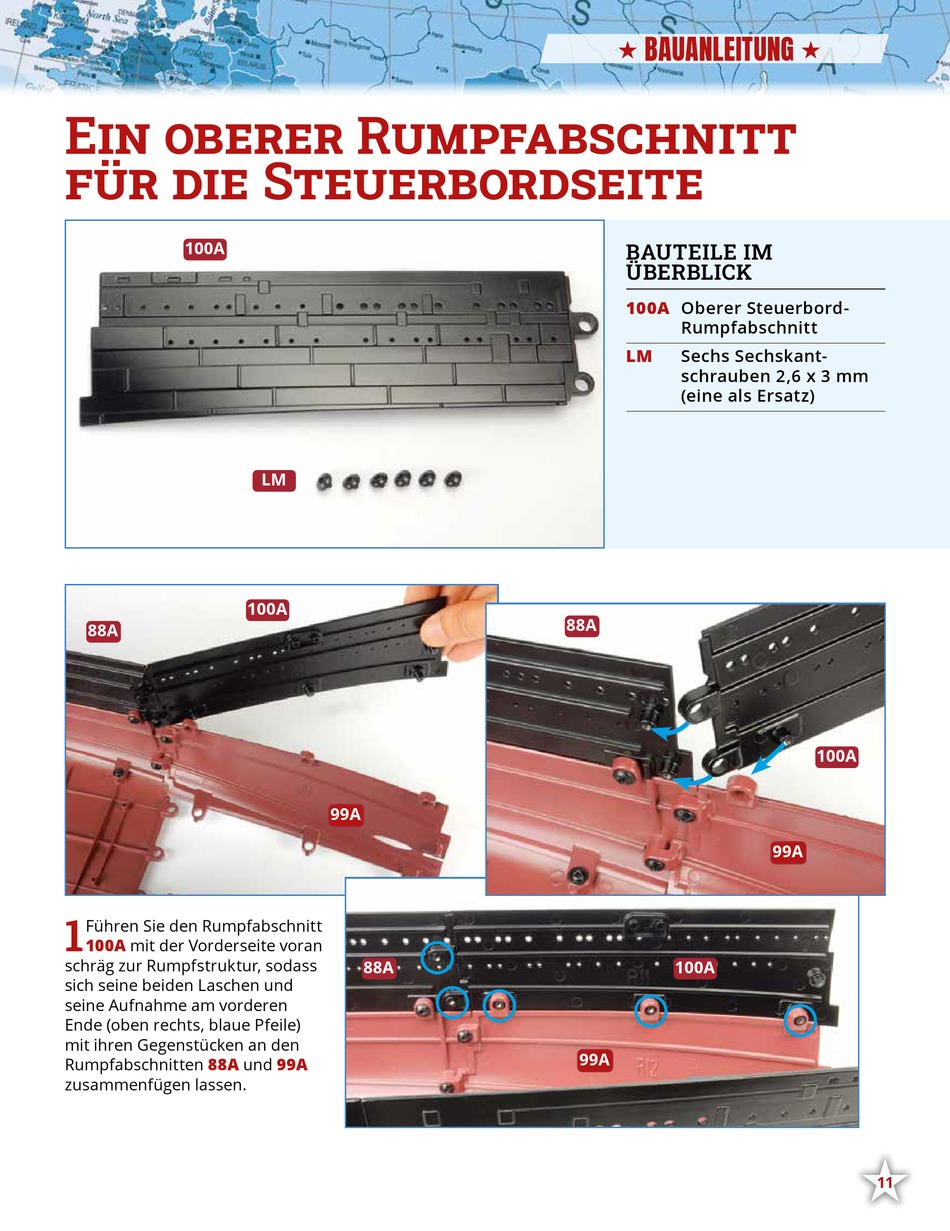

Ein oberer Rumpfabschnitt
für die Steuerbordseite
100A
88A
1
Führen Sie den Rumpfabschnitt
100A
mit der Vorderseite voran
schräg zur Rumpfstruktur, sodass
sich seine beiden Laschen und
seine Aufnahme am vorderen
Ende (oben rechts, blaue Pfeile)
mit ihren Gegenstücken an den
88A
Rumpfabschnitten
und
zusammenfügen lassen.
LM
100A
99A
88A
99A
BAUANLEITUNG
•
BAUTEILE IM
ÜBERBLICK
100A
Oberer Steuerbord-
Rumpfabschnitt
LM
Sechs Sechskant-
schrauben 2,6 x 3 mm
(eine als Ersatz)
88A
100A
99A
•
100A
99A
•
11
