Erster Kurbelwellenabschnitt
und Pleuelstangen
157C
157F
157G
157F
157D
•
10
157A
157D
157C
SM
157F
157B
157E
SM
157D
157F
SM

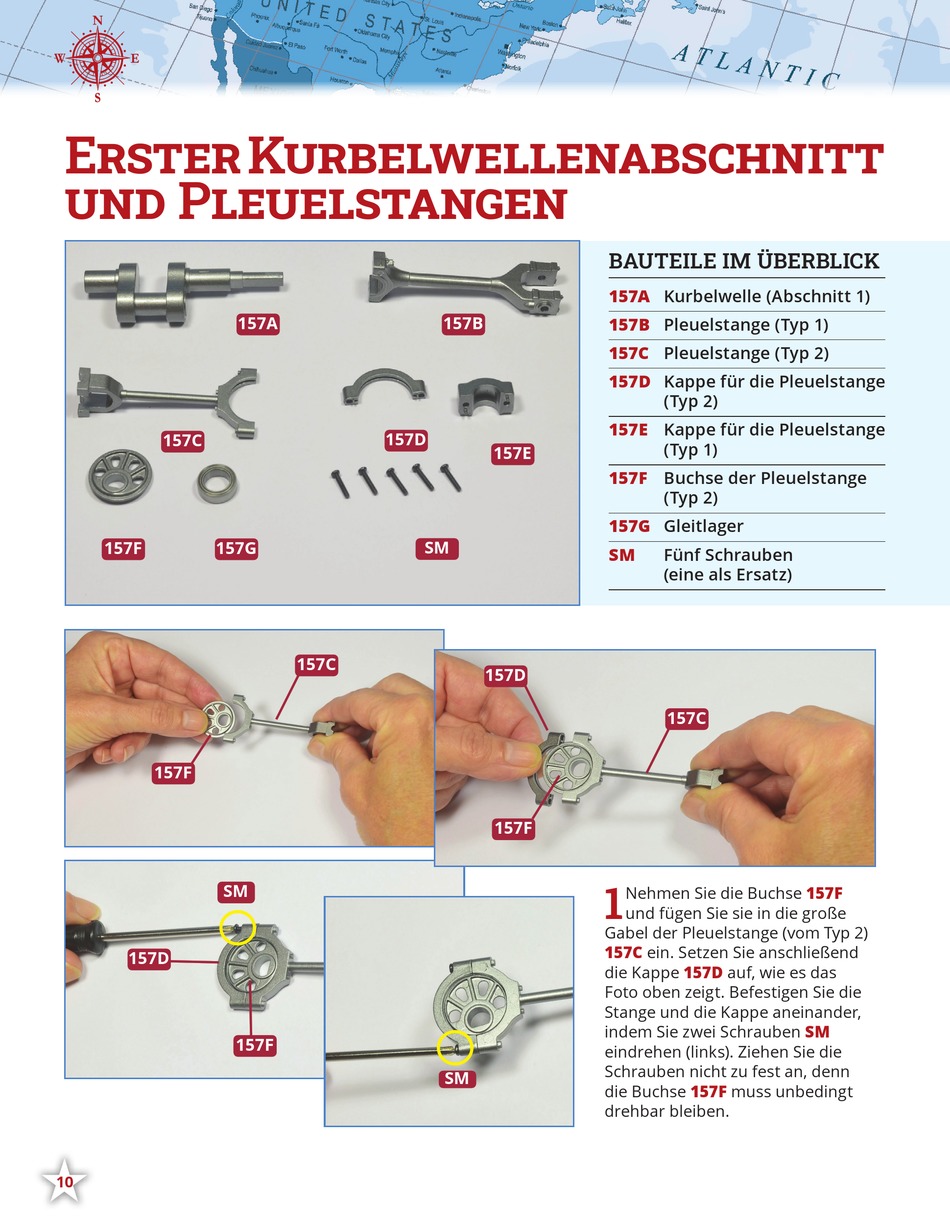

BAUTEILE IM ÜBERBLICK
157A
Kurbelwelle (Abschnitt 1)
157B
Pleuelstange (Typ 1)
157C
Pleuelstange (Typ 2)
157D
Kappe für die Pleuelstange
(Typ 2)
157E
Kappe für die Pleuelstange
(Typ 1)
157F
Buchse der Pleuelstange
(Typ 2)
157G
Gleitlager
SM
Fünf Schrauben
(eine als Ersatz)
157C
1
Nehmen Sie die Buchse
und fügen Sie sie in die große
Gabel der Pleuelstange (vom Typ 2)
157C
ein. Setzen Sie anschließend
157D
die Kappe
auf, wie es das
Foto oben zeigt. Befestigen Sie die
Stange und die Kappe aneinander,
indem Sie zwei Schrauben
eindrehen (links). Ziehen Sie die
Schrauben nicht zu fest an, denn
157F
die Buchse
muss unbedingt
drehbar bleiben.
157F
SM
