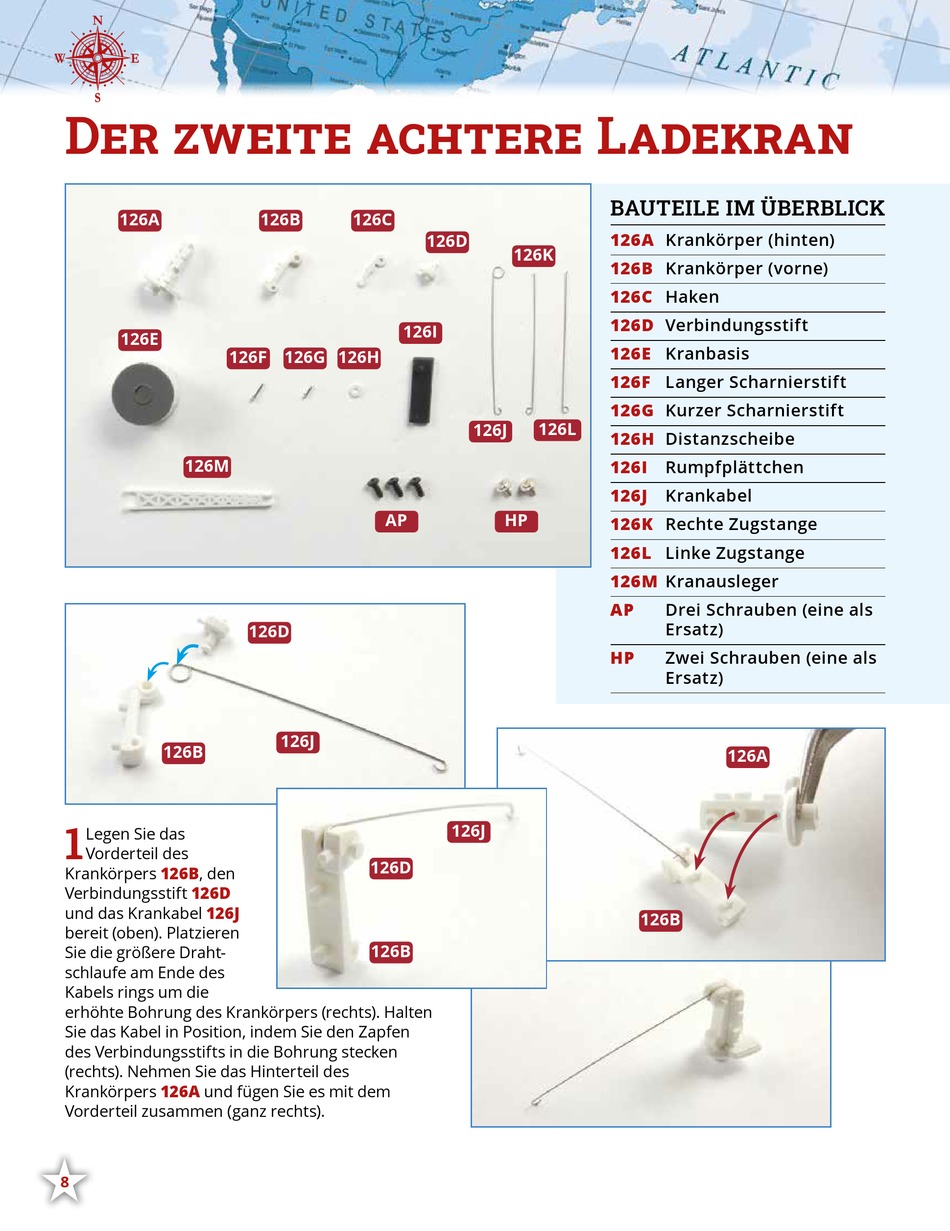

Der zweite achtere Ladekran
126A
126E
126M
126B
1
Legen Sie das
Vorderteil des
Krankörpers 126B, den
126D
Verbindungsstift
126J
und das Krankabel
bereit (oben). Platzieren
Sie die größere Draht-
schlaufe am Ende des
Kabels rings um die
erhöhte Bohrung des Krankörpers (rechts). Halten
Sie das Kabel in Position, indem Sie den Zapfen
des Verbindungsstifts in die Bohrung stecken
(rechts). Nehmen Sie das Hinterteil des
126A
Krankörpers
und fügen Sie es mit dem
Vorderteil zusammen (ganz rechts).
•
8
126B
126C
126I
126F 126G 126H
AP
126D
126J
126D
126B
126D
126K
126L
126J
HP
126J
BAUTEILE IM ÜBERBLICK
126A
Krankörper (hinten)
126B
Krankörper (vorne)
126C
Haken
126D
Verbindungsstift
126E
Kranbasis
126F
Langer Scharnierstift
126G
Kurzer Scharnierstift
126H
Distanzscheibe
126I
Rumpfplättchen
126J
Krankabel
126K
Rechte Zugstange
126L
Linke Zugstange
126M
Kranausleger
AP
Drei Schrauben (eine als
Ersatz)
HP
Zwei Schrauben (eine als
Ersatz)
126A
126B
Werbung
Verwandte Anleitungen für Hachette TITANIC
Inhaltszusammenfassung für Hachette TITANIC
- Seite 1 Der zweite achtere Ladekran BAUTEILE IM ÜBERBLICK 126A 126B 126C 126A Krankörper (hinten) 126D 126K 126B Krankörper (vorne) 126C Haken 126D Verbindungsstift 126I 126E 126E Kranbasis 126F 126G 126H 126F Langer Scharnierstift 126G Kurzer Scharnierstift 126L 126J 126H Distanzscheibe 126M 126I Rumpfplättchen 126J...
- Seite 2 BAUANLEITUNG • • 126M Richten Sie den Kranausleger so aus, dass die Bohrungen an dessen breitem Ende 126B mit der Bohrung des Krankörpers fluchten. 126F Führen Sie den langen Scharnierstift mit der glatten Seite voran durch die Bohrungen (unten). Eine kleine Zange hilft dabei, den Stift in seine 126F 126M Endposition zu drücken (rechts unten).
- Seite 3 126L 126M 126K 126K 126K 126L Setzen Sie die Drahtschlaufen an der 126K rechten und linken Zugstange 126L auf die Zapfen auf beiden Seiten des Krankörpers (oben rechts, eingekreist). Die abgewinkelten Enden der Zugstangen gehören in die Aussparungen am Ende des Auslegers 126M, die sich direkt neben dem kurzen Scharnierstift befinden.
- Seite 4 BAUANLEITUNG • • 124B 126E 124B 124B 124B Legen Sie das Poopdeck auf Ihre 126E Arbeitsplatte. Die Zapfen der Kranbasis werden in die beiden ganz oben eingekreisten Löcher des Decks eingefügt. Von unten wird der Kran mit zwei Schrauben befestigt (links). •...
- Seite 5 126I Stellen Sie die Rumpfstruktur so auf Ihre Arbeitsplatte, dass Sie Zugriff auf die Backbordseite des Vorschiffs haben. Das Rumpf- 126I plättchen wird mit etwas Sekundenkleber an der rechts eingekreisten Stelle festgeklebt. 126I 126I Das Bauergebnis Der zweite achtere Ladekran ist zusammen- gebaut und auf dem Poopdeck angebracht.
