Der nächste Kielabschnitt

96A

•

96A

95B

BAUTEILE IM

ÜBERBLICK

96A

Kielabschnitt

5 Schrauben 6 x 4 mm

(davon zwei als Ersatz)

HINWEIS:

schritte benötigen Sie auch die

Schrauben IM, die Sie mit

Ausgabe 95 erhalten haben.

95B

Legen Sie die mit der letzten Ausgabe

gelieferte Kiel-Sektion

Nehmen Sie den Kielabschnitt

platzieren Sie die Laschen an dessen

vorderem Ende über den drei

Aufnahmen an der Hinterkante von

5B. Fixieren Sie die beiden Teile mit

drei Schrauben

Für diese Bau-

96A

95B

bereit.

96A

und

aneinander.

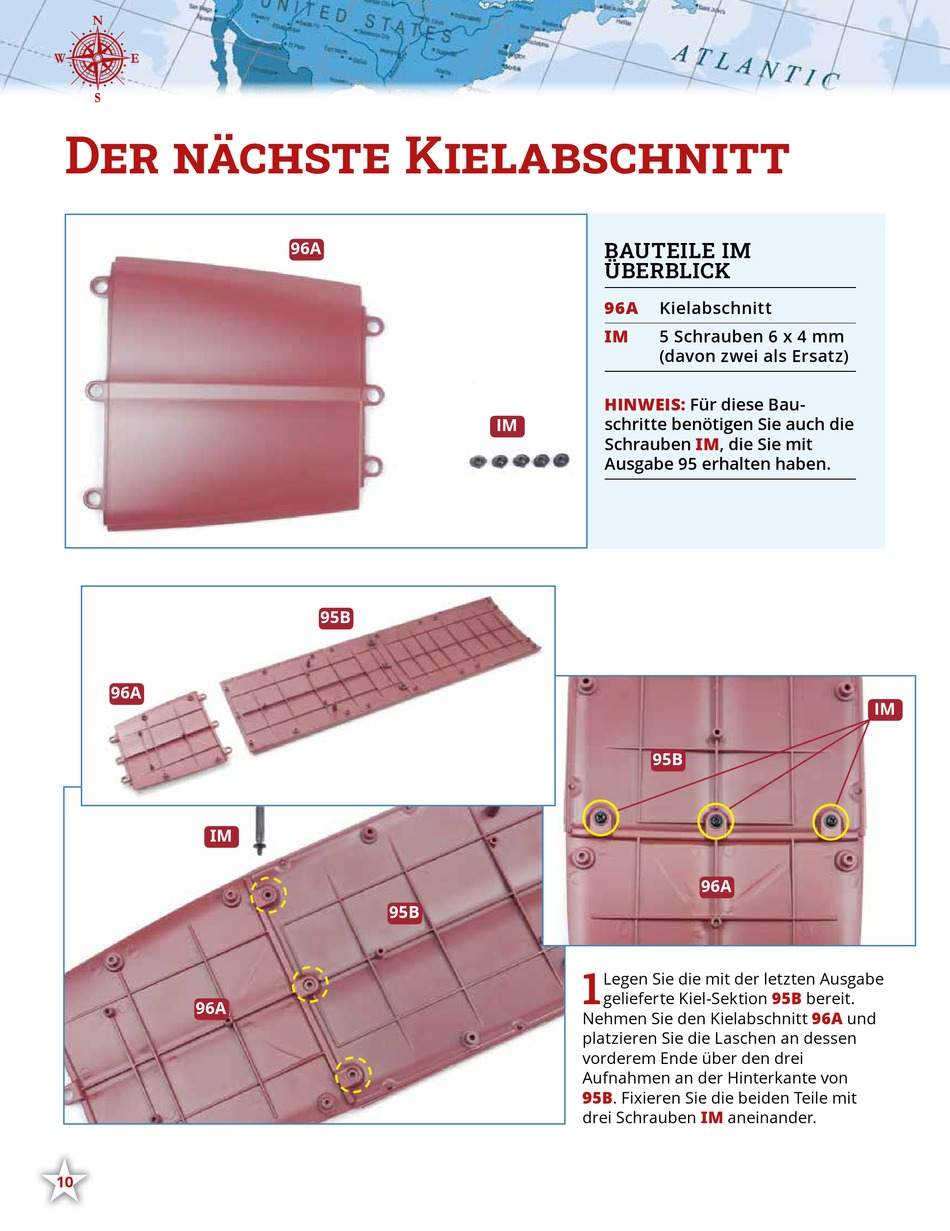

Seite 1 Der nächste Kielabschnitt BAUTEILE IM ÜBERBLICK Kielabschnitt 5 Schrauben 6 x 4 mm (davon zwei als Ersatz) HINWEIS: Für diese Bau- schritte benötigen Sie auch die Schrauben IM, die Sie mit Ausgabe 95 erhalten haben. Legen Sie die mit der letzten Ausgabe gelieferte Kiel-Sektion bereit.
Seite 2 BAUANLEITUNG • • Nehmen Sie die große Rumpfbaugruppe zur Hand, die Sie zuletzt mit Ausgabe 88 bearbeitet haben, und stellen Sie sie kopfüber auf Ihre Arbeits- platte. Die Kiel-Baugruppe 95B/96A wird so in die Rumpf- baugruppe eingefügt, dass deren 21 erhöhte Schraubenaufnah- men in die Laschen der Rumpf- baugruppe greifen.
Seite 3 Drehen Sie die Rumpfbaugruppe um und halten Sie dabei die Kiel-Sektion in Position. Fixieren Sie beide Baugruppen aneinander, indem Sie insgesamt 21 Schrauben eindrehen (im unteren Bild gelb eingekreist, die Schrauben stammen aus Ausgabe 95). Das Bauergebnis Die große Kiel-Sektion ist am Rumpf befestigt.
