Die zweite Stütze
102A
102C
1
101A

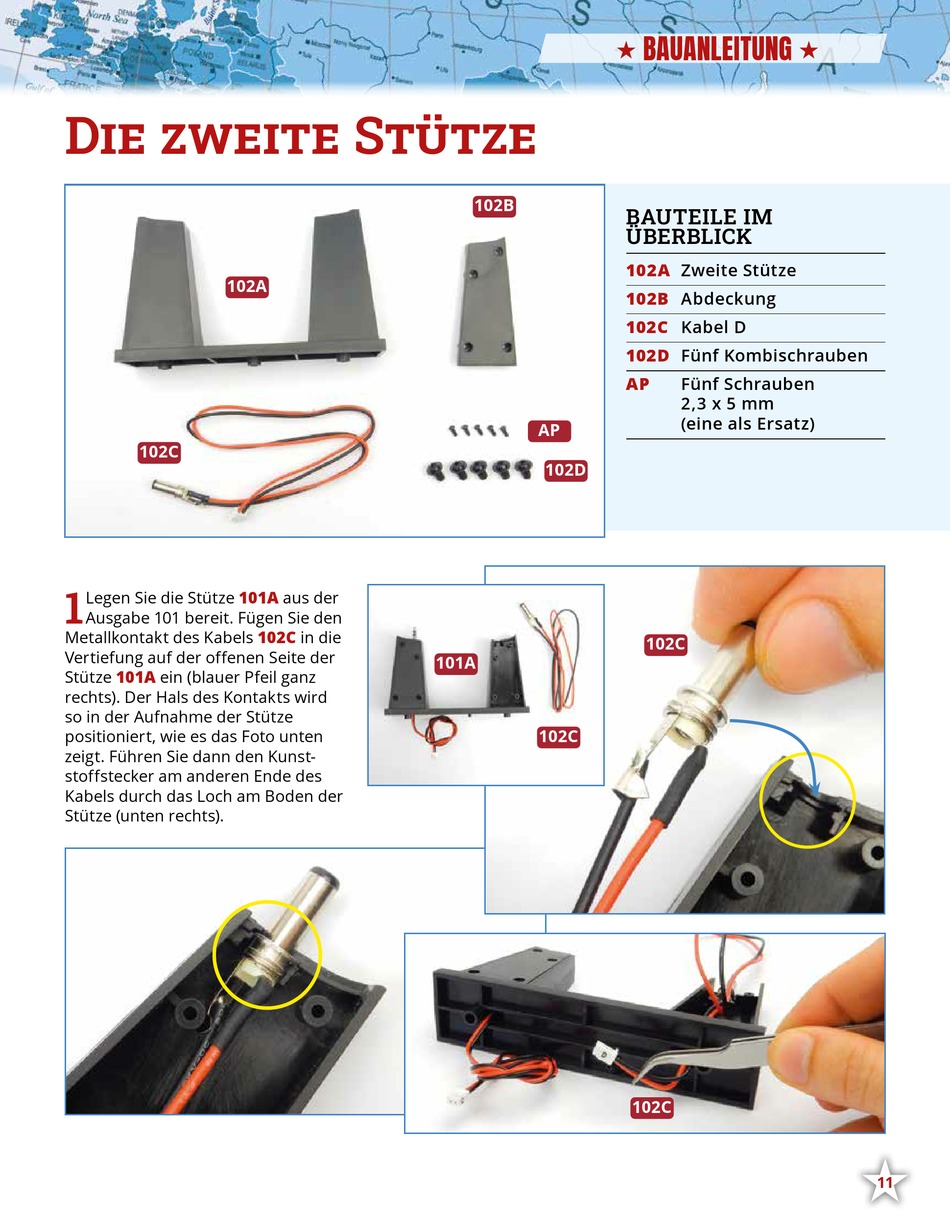

Legen Sie die Stütze
Ausgabe 101 bereit. Fügen Sie den
Metallkontakt des Kabels
Vertiefung auf der offenen Seite der
101A
Stütze
ein (blauer Pfeil ganz
rechts). Der Hals des Kontakts wird
so in der Aufnahme der Stütze
positioniert, wie es das Foto unten
zeigt. Führen Sie dann den Kunst-
stoffstecker am anderen Ende des
Kabels durch das Loch am Boden der
Stütze (unten rechts).
aus der
102C
in die
101A
BAUANLEITUNG
•
102B
BAUTEILE IM
ÜBERBLICK
102A
102B
102C
102D
AP
AP
102D
102C
102C
102C
•
Zweite Stütze
Abdeckung
Kabel D
Fünf Kombischrauben
Fünf Schrauben
2,3 x 5 mm
(eine als Ersatz)
•
11
