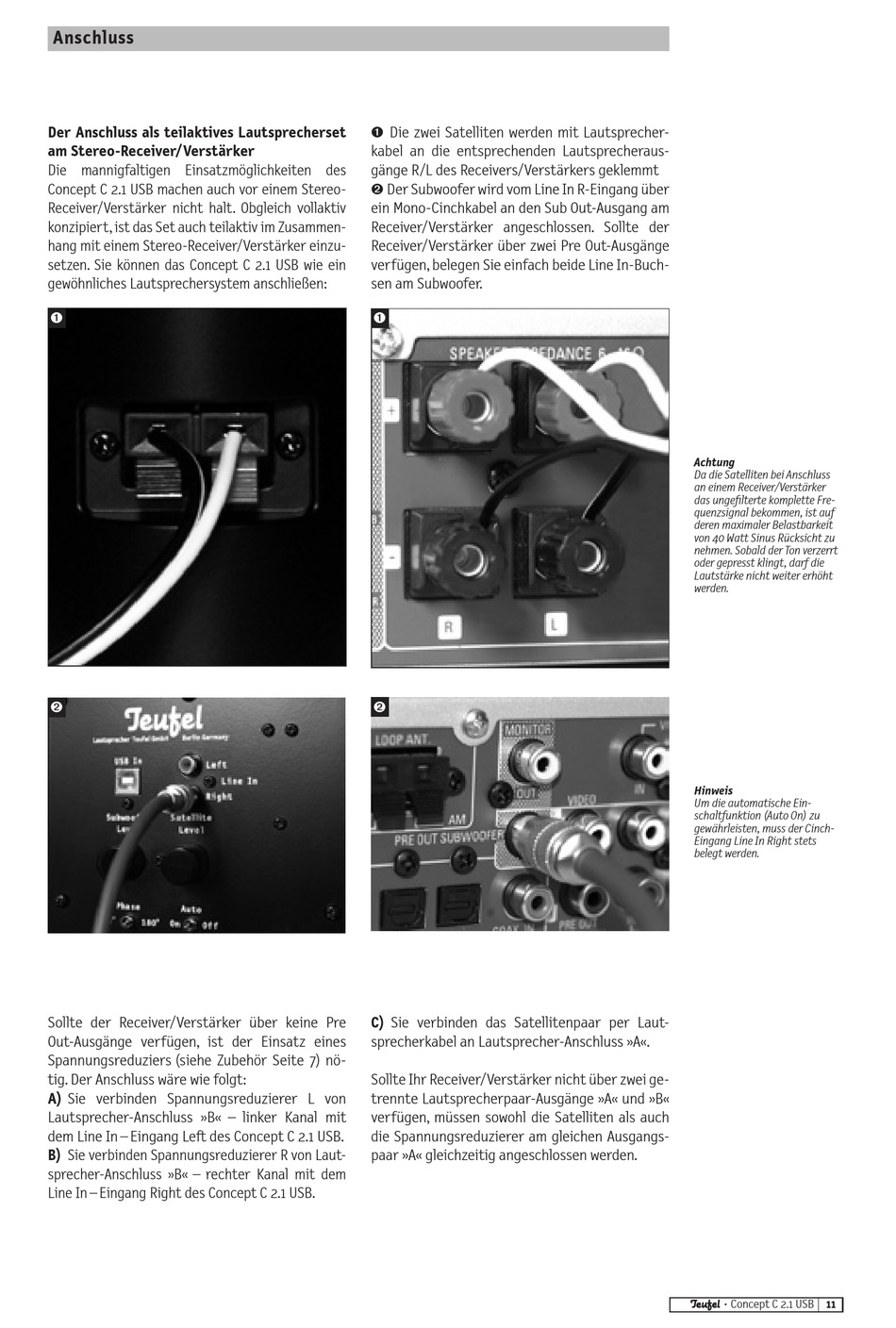

Anschluss
Der Anschluss als teilaktives Lautsprecherset
am Stereo-Receiver/Verstärker
Die mannigfaltigen Einsatzmöglichkeiten des
Concept C 2.1 USB machen auch vor einem Stereo-
Receiver/Verstärker nicht halt. Obgleich vollaktiv
konzipiert, ist das Set auch teilaktiv im Zusammen-
hang mit einem Stereo-Receiver/Verstärker einzu-
setzen. Sie können das Concept C 2.1 USB wie ein
gewöhnliches Lautsprechersystem anschließen:
Sollte der Receiver/Verstärker über keine Pre
Out-Ausgänge verfügen, ist der Einsatz eines
Spannungsreduziers (siehe Zubehör Seite 7) nö-
tig. Der Anschluss wäre wie folgt:
A) Sie verbinden Spannungsreduzierer L von
Lautsprecher-Anschluss »B« – linker Kanal mit
dem Line In – Eingang Left des Concept C 2.1 USB.
B) Sie verbinden Spannungsreduzierer R von Laut-
sprecher-Anschluss »B« – rechter Kanal mit dem
Line In – Eingang Right des Concept C 2.1 USB.
Die zwei Satelliten werden mit Lautsprecher-
kabel an die entsprechenden Lautsprecheraus-
gänge R/L des Receivers/Verstärkers geklemmt
Der Subwoofer wird vom Line In R-Eingang über
ein Mono-Cinchkabel an den Sub Out-Ausgang am
Receiver/Verstärker angeschlossen. Sollte der
Receiver/Verstärker über zwei Pre Out-Ausgänge
verfügen, belegen Sie einfach beide Line In-Buch-
sen am Subwoofer.
C) Sie verbinden das Satellitenpaar per Laut-
sprecherkabel an Lautsprecher-Anschluss »A«.
Sollte Ihr Receiver/Verstärker nicht über zwei ge-
trennte Lautsprecherpaar-Ausgänge »A« und »B«
verfügen, müssen sowohl die Satelliten als auch
die Spannungsreduzierer am gleichen Ausgangs-
paar »A« gleichzeitig angeschlossen werden.
Achtung
Da die Satelliten bei Anschluss
an einem Receiver/Verstärker
das ungefilterte komplette Fre-
quenzsignal bekommen, ist auf
deren maximaler Belastbarkeit
von 40 Watt Sinus Rücksicht zu
nehmen. Sobald der Ton verzerrt
oder gepresst klingt, darf die
Lautstärke nicht weiter erhöht
werden.
Hinweis
Um die automatische Ein-
schaltfunktion (Auto On) zu
gewährleisten, muss der Cinch-
Eingang Line In Right stets
belegt werden.
Teufel · Concept C 2.1 USB
11
