Montage und Installation
7.8
Entnahmespeer montieren
Der Entnahmespeer wird am Teleskoparm montiert.
Lockern Sie die Schraube und Mutter an der Abdeckung für die Luftregulierung mit einem
Schraubenschlüssel SW 17.
Entnehmen Sie die Abdeckung.
Demontieren Sie die Schraube und Mutter am Entnahmespeer.
Platzieren Sie den Entnahmespeer an den Bohrungen der Halterung und stecken Sie die Schraube ein.
Drehen Sie die selbstsichernde Mutter auf die Schraube auf.
Ziehen Sie Schraube und Mutter mit einem Schraubenschlüssel SW 19 fest an.
HINWEIS
Achten Sie auf die richtige Einbaulage!
Am Teleskoparm und auf dem Entnahmespeer sind Aufkleber angebracht:
AIR LINE zu AIR LINE und GRAIN LINE zu GRAIN LINE.
8
7

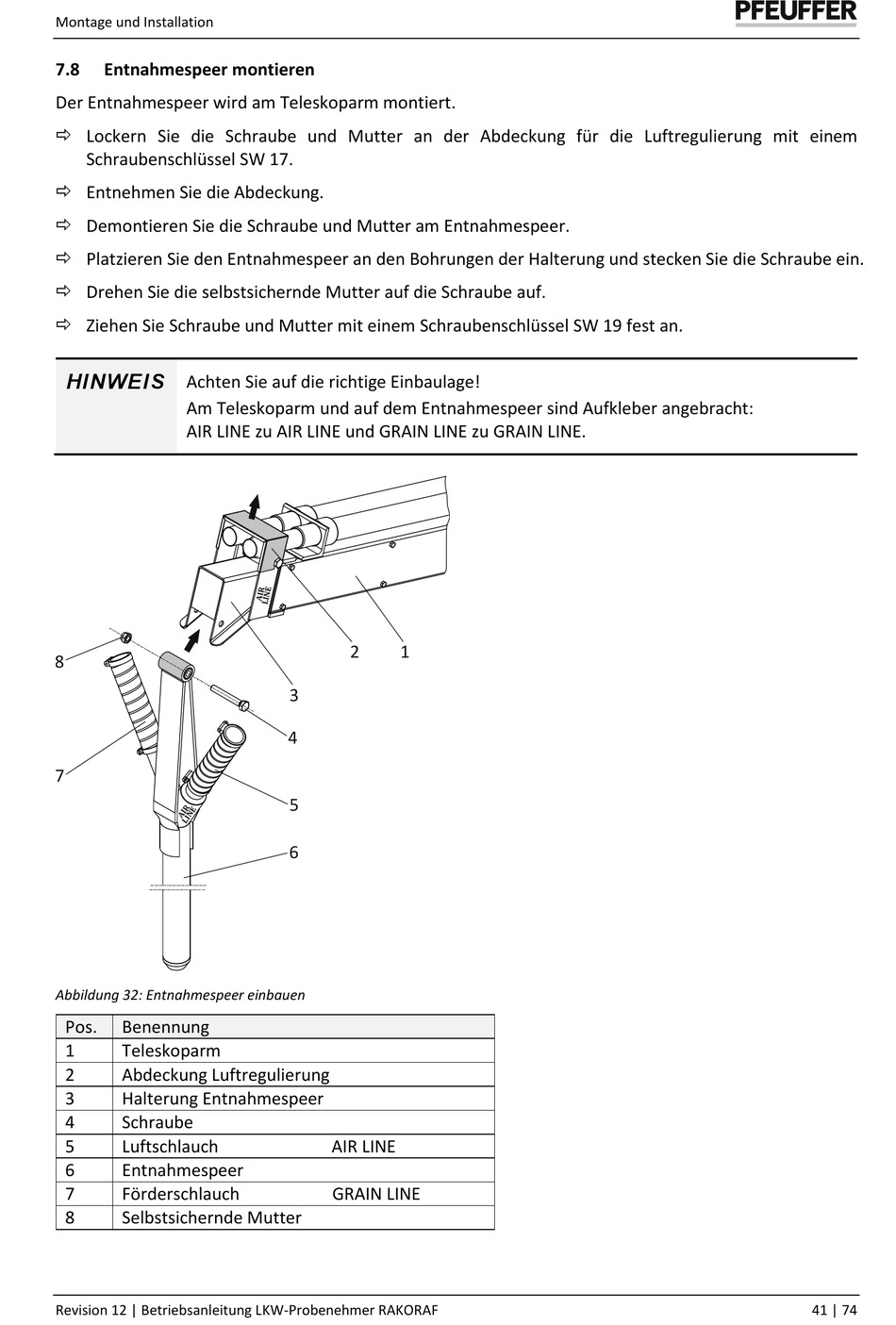

Abbildung 32: Entnahmespeer einbauen
Pos.
Benennung
1
Teleskoparm
2
Abdeckung Luftregulierung
3
Halterung Entnahmespeer
4
Schraube
5
Luftschlauch
6
Entnahmespeer
7
Förderschlauch
8
Selbstsichernde Mutter
Revision 12 | Betriebsanleitung LKW-Probenehmer RAKORAF
2
1
3
4
5
6
AIR LINE
GRAIN LINE
41 | 74
