Montageanleitung
Bevor Sie mit der Montage beginnen, unbedingt unsere Emp-
fehlungen und Sicherheitshinweise beachten. Prüfen Sie grob
die Vollständigkeit anhand der Montageschritte. Einige Teile
sind bereits vormontiert. Es wird empfohlen den Aufbau mit
Hilfe einer zweiten Person durchzuführen.
Aufbauzeit ca. 60 min.w

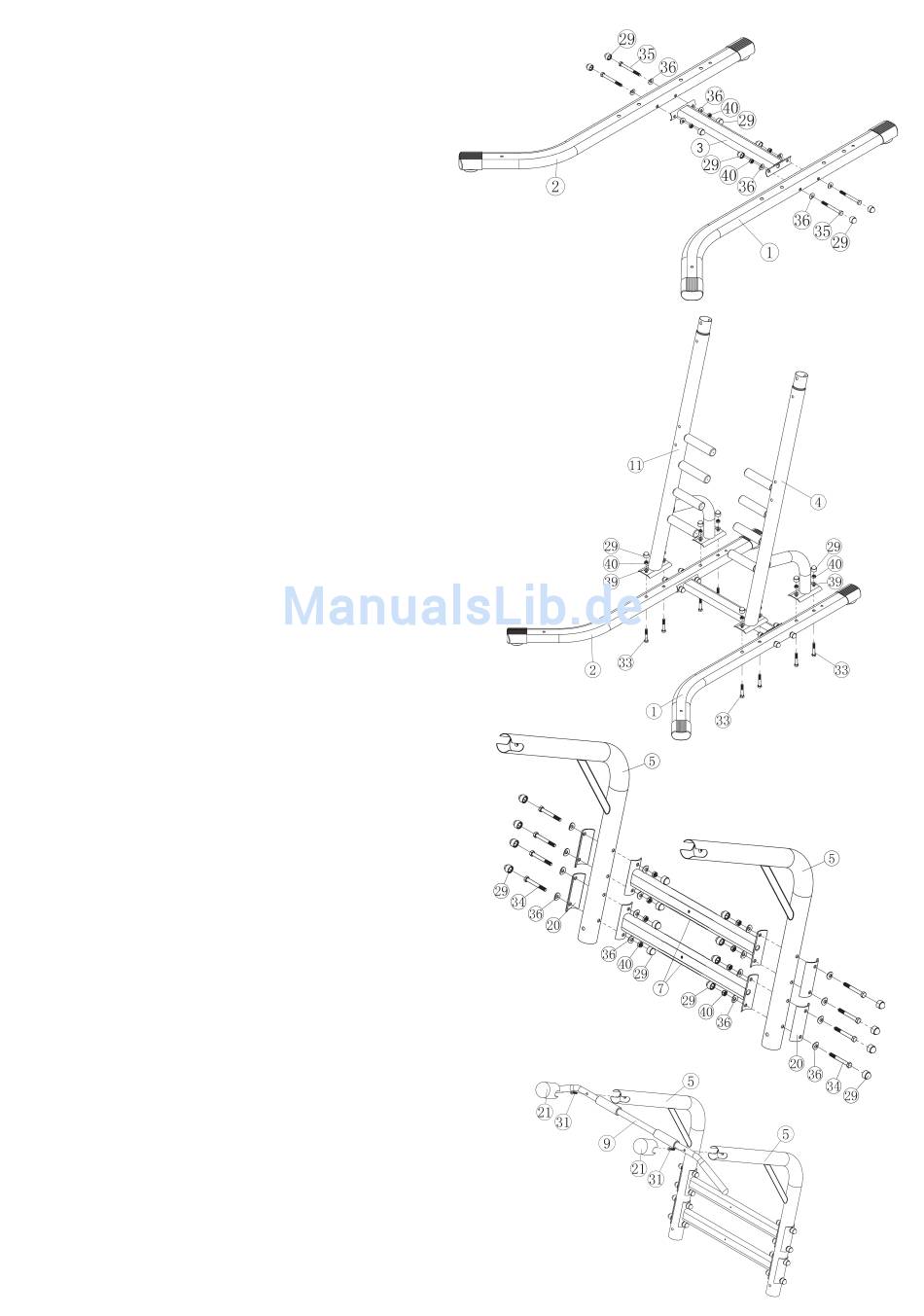

Schritt 1:
Montage der Fußrohre links und rechts (1+2) mit der Fußrohr-
verbindung (3).
1. Entnehmen Sie vorsichtig alle Teile aus der Verpackung und
legen Sie diese übersichtlich auf einen ebenen Boden.
2. Führen Sie die beiden Fußrohre links und rechts (1+2) mit den
seitlichen Bohrungen zu den Aufnahmen der Fußrohrverbindung
(3) und schrauben Sie die Teile mittels der Schrauben M10x100
(35), gebogenen Unterlegscheiben (36) und Muttern (40) fest.
3. Stecken Sie die Schraubenkappen für M10 (29) auf die Schrau-
benköpfe (35) und Muttern (40).
Schritt 2:
Montage der Stützrahmen links und rechts (4+11) an den Fuß-
rohren (1+2).
1. Heben Sie das Fußrohr links (1) etwas an und stecken Sie eine
Schraube M10x55 (33) von unten durch eine der Bohrungen
durch und stellen Sie das Fußrohr links (1) wieder ab.
2. Stellen Sie den Stützrahmen links (4) auf das linke Fußrohr (1),
sodass sich die Fußtritte innen befinden und sich das Gewinde
der durchgesteckten Schraube in einer Aufnahmebohrungen am
Stützrahmen links (4) befindet. Ziehen Sie diese Schraube (33)
mittels Unterlegscheibe (39) und Mutter (40) fest.
3. Heben Sie das Fußrohr links (1) mit dem Stützrahmen links (4)
etwas an und stecken Sie wieder eine Schrauben (33) von un-
ten durch eine der Bohrungen durch und montieren Sie so den
Stützrahmen links (4) komplett mit dem Fußrohr links (1).
4. Um den Stützrahmen rechts (11) auf dem Fußrohr rechts (2) zu
montieren gehen Sie ebenso, wie in Punkt 1-3 für die linke Seite
beschrieben vor.
5. Stecken Sie die Schraubenkappen für M10 (29) auf die Muttern
(40).
Schritt 3:
Montage der Reckstange (9) und der Rückenpolsteraufnahmen
(7) an den Reckstangenaufnahmen (5).
1. Führen Sie die Rückenpolsteraufnahmen (7) wie nebenstehend
dargestellt zu den Reckstangenaufnahmen (5) und schrauben Sie
die Teile mittels der Schrauben M10x80 (34), Verstärkungsplatten
(20), gebogenen Unterlegscheiben (36) und Muttern (40) fest.
2. Stecken Sie die Schraubenkappen für M10 (29) auf die Schrau-
benköpfe (34) und Muttern (40).
3. Stecken Sie die Reckstange (9) in die Reckstangenaufnahmen
(5) und schrauben Sie diese mittels der Schraube M8x40 (31)
fest.
4. Stecken Sie die großen Endrohrkappen (21) auf die enden der
Reckstangenaufnahmen (5).
- 6 -
