PIT js2/PIT js2 bc

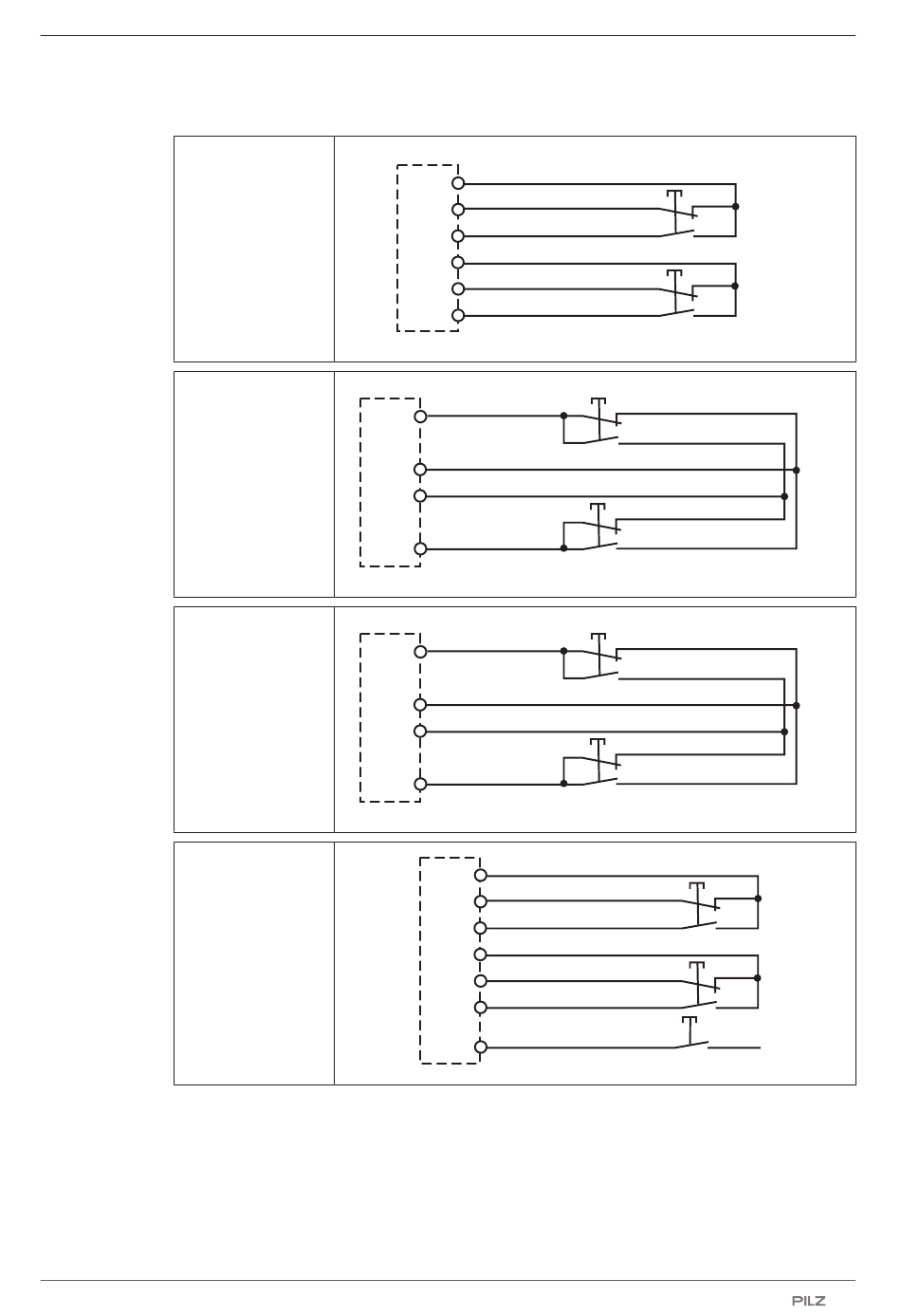

Anschluss an Auswertegerät
P2HZ X1
P2HZ X1P
P2HZ X1.10P
PNOZ e2.1p
P2HZ X2
P2HZ X4P
P2HZ X3 (Kon-
taktabsicherung,
siehe technische
Daten)
PNOZmulti (mit
Zweihandbaustein)
Bedienungsanleitung PIT js2/PIT js2 bc
21130-DE-06
blau
S11
grau
S12
schwarz
S13
weiß
S21
S22
S23
blau
S11
gelb-grau
S32
schwarz-rot
S33
weiß
S21
blau
S11
gelb-grau
A1
schwarz-rot
A2
weiß
S21
T0
I0
I1
T1
I2
I3
I4
rot
gelb
grau
schwarz
rot
gelb
grau
schwarz
rot
gelb
blau
grau
schwarz
weiß
rot
gelb
RESET
braun
ACT1
ACT2
ACT1
ACT2
ACT1
ACT2
ACT1
ACT2
24 V
