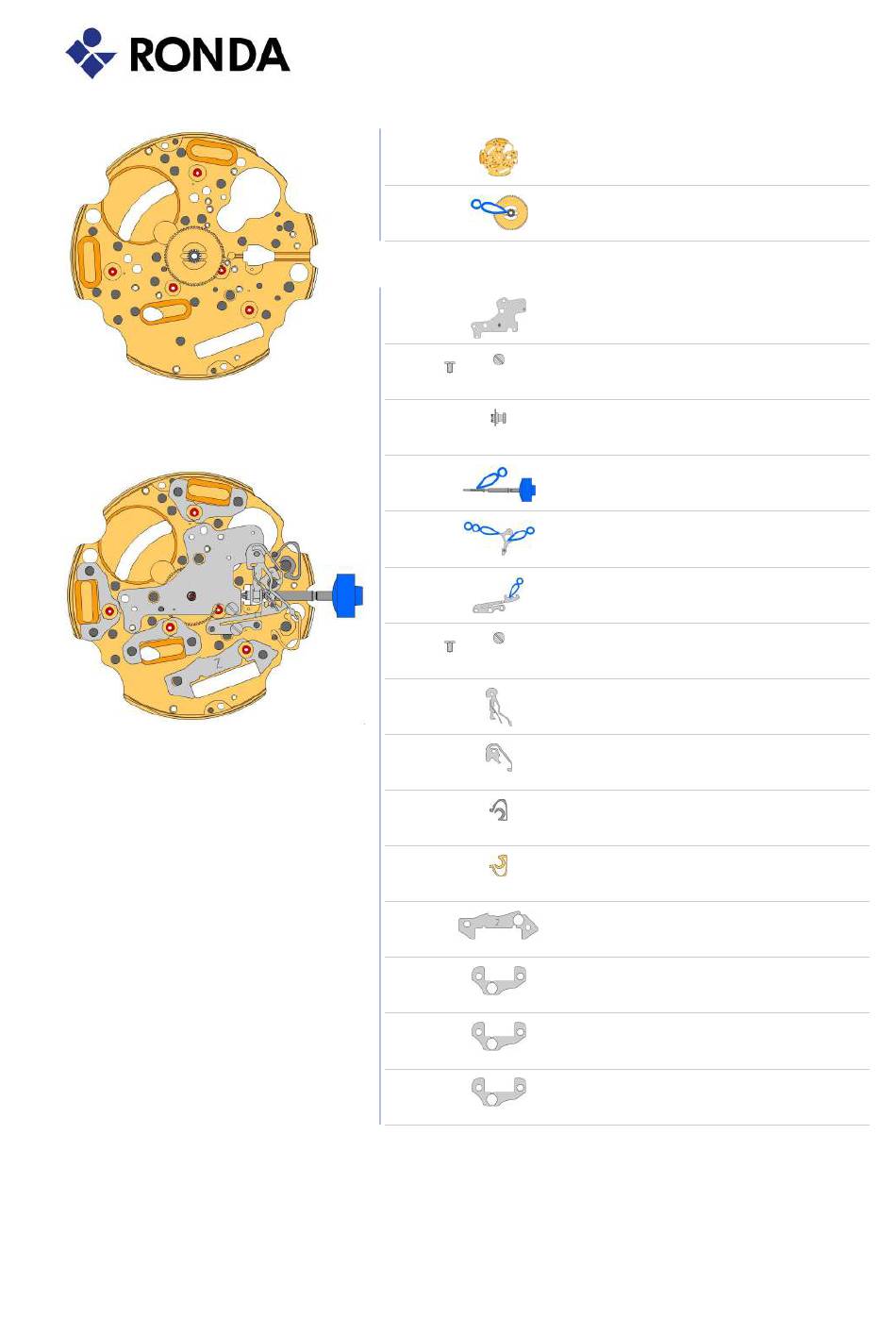

Instructions techniques 5030.D
2000.574.G
Platine
1.
3305.275.CO
Chaussée avec entraîneur (Aig.1)
2.
2030.017.CO
Pont de centre
3.
Pont de centre tenue par 1 vis 4000.250.
4000.250
Vis
4.
3001.055.FI
Pignon coulant
5.
3000.177.CO
Tige de mise à l`heure
6.
3017.049
Tirette
7.
3905.049
Sautoir de tirette (3 positions)
8.
Sautoir de tirette tenue par 1 vis 4000.250.
4000.250
Vis
9.
3015.081
Bascule (3 positions)
10.
3905.067
Ressort de bascule
11.
Mise en tension du ressort.
3406.030
Sautoir de poussoir B
12.
Fixer le sautoir de poussoir gris entre les deux piliers plus loin.
3406.038
Sautoir de poussoir A
13.
Fixer le sautoir de poussoir jaune entre les deux piliers plus proche.

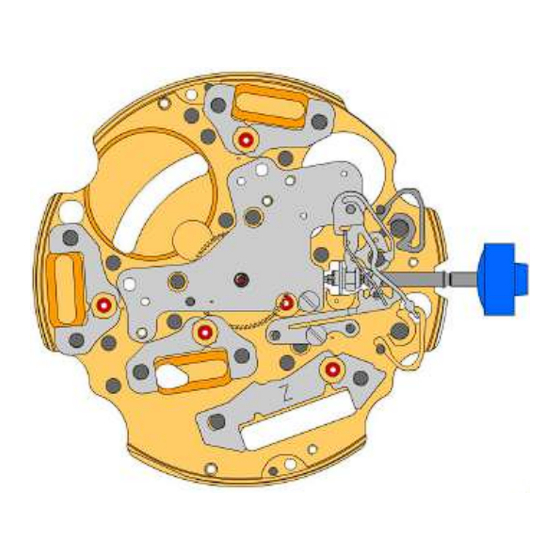

3622.040
Stator
14.
Marquage |Z| sur le stator.
3622.039
Stator (cpt 6h, 9h et chrono)
15.
3622.039
Stator (cpt 6h, 9h et chrono)
16.
3622.039
Stator (cpt 6h, 9h et chrono)
17.
1
