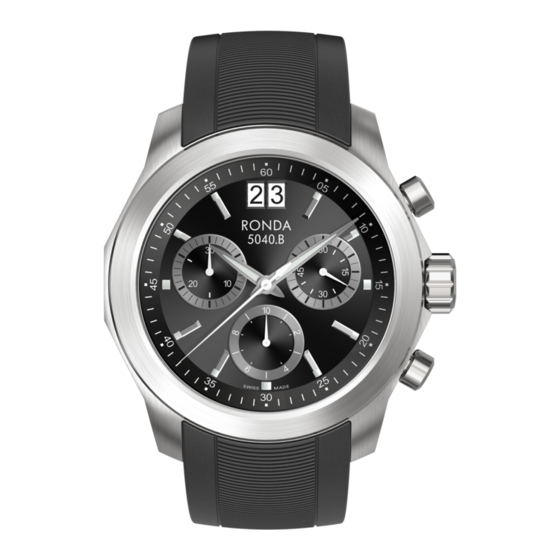

Ronda startech 5040.B Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Ronda Anleitungen
  4. Uhren
  5. 5040.B
  6. Bedienungsanleitung

Ronda startech 5040.B Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für startech 5040.B:

Werbung

Quicklinks

Diese Anleitung herunterladen

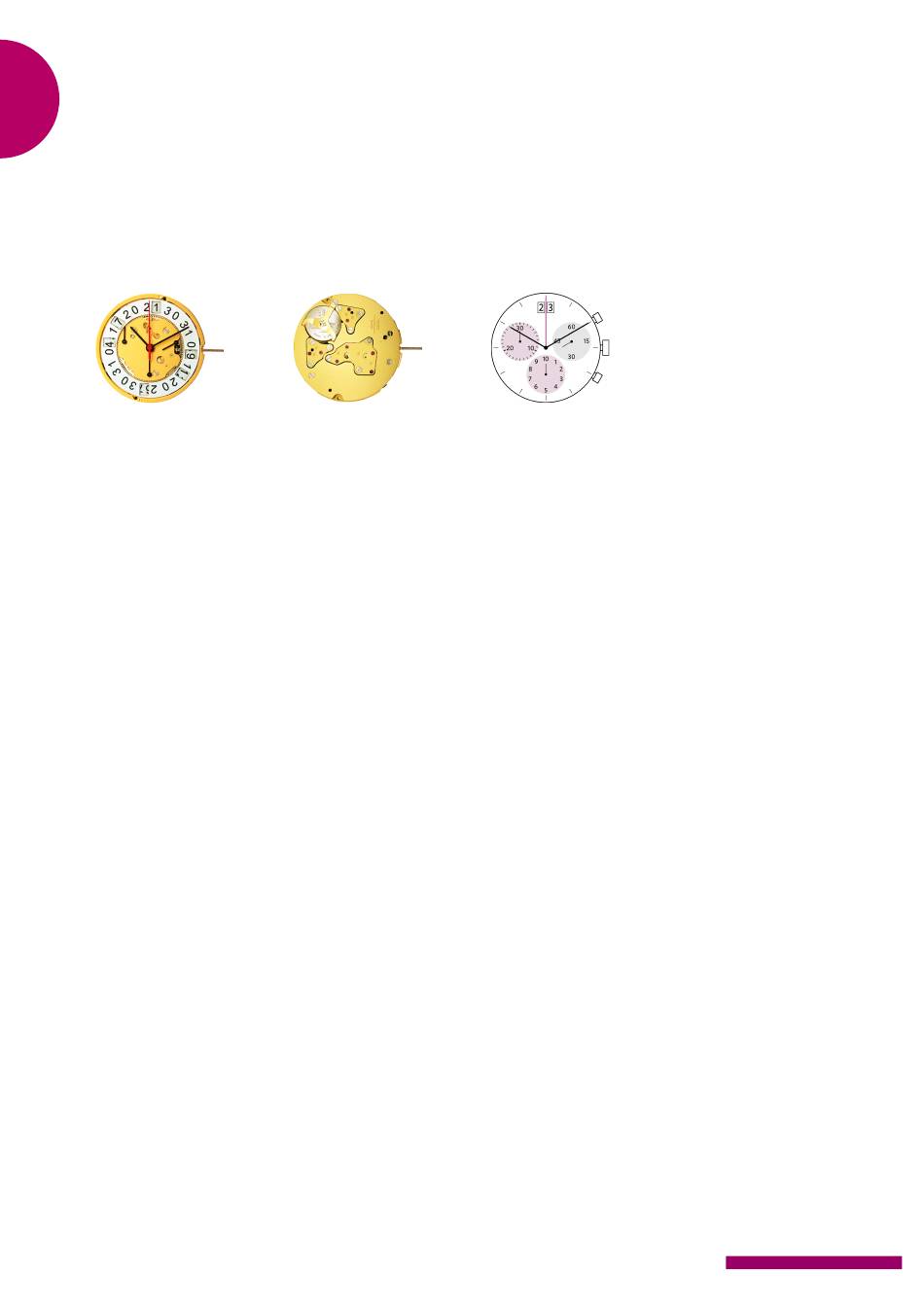

Quartz Movements
Chronographen
RONDA startech
KALIBER
5040.B
Produktespezifikationen
Analog-Quarzuhrwerk
Linie
Kaliber
Werkgrösse
Version Swiss Made
Version Swiss Parts
Standard Batterie Laufzeit
Standard Zeigerwerkhöhe
Funktionen
• Kleine Sekunde
• Grossdatum
• Chronograph
• 30 Minuten-Zähler
• 10 Stunden-Zähler
• 1/10 Sekunden bis 30 Minuten
• Zentrum-Stoppsekunde (1/1 Sek)
• ADD und SPLIT Funktionen
05/2025
– 12½'''
startech
5040.B
12½'''
13 Steine / vergoldet
6 Steine / vernickelt
54 Monate
1
Spezielle Merkmale
• Zeigerwerkhöhen 1 und 2
• Reparierbares Metalluhrwerk
• Energieeinsparungs-Funktion bei gezogener Stellwelle:
Reduktion des Stromverbrauchs um ca. 70%
• Sehr einfache Handhabung mittels zwei Drückern
• Grossdatum mit Schnellschaltung
1/2
ronda.ch

Werbung

loading

Verwandte Anleitungen für Ronda startech 5040.B

Inhaltszusammenfassung für Ronda startech 5040.B

  • Seite 1 Quartz Movements Chronographen RONDA startech KALIBER 5040.B – 12½''' Produktespezifikationen Spezielle Merkmale Analog-Quarzuhrwerk • Zeigerwerkhöhen 1 und 2 Linie startech • Reparierbares Metalluhrwerk Kaliber 5040.B • Energieeinsparungs-Funktion bei gezogener Stellwelle: Reduktion des Stromverbrauchs um ca. 70% 12½''' Werkgrösse • Sehr einfache Handhabung mittels zwei Drückern...
  • Seite 2 Quartz Movements Chronographen RONDA startech KALIBER 5040.B – 12½''' Technische Spezifikationen Gesamtabmessung 28.60 mm Werksitz 28.00 mm Werkhöhe 4.40 mm Höhe über Standard Batterie 4.40 mm Höhe der Werkauflage 0.60 mm Stellwellenhöhe 1.90 mm Stellwellen-Weg 0.90 mm Stellwelle Gewinde 0.90 mm Drehmoment Sekunde –...
  • Seite 3 10 : 1 (5 : 1) (A3H) the position must be fullfilled. For pusher angles Sous réserve de modifications of 0° (pusher A and B), see drawing 5000.345. cercle d'entourage Aenderungen vorbehalten RONDA Gehäusering 5040.B, 5040.D, 5030.D, 5021.D, 5040.E Modifications reserved movement holder No. 5000.315...
  • Seite 4 Winkel der Drücker A und B 10° Released Angle of pusher A and B Tolerance +/- 20 µm Ø Dp 10° ±2 Scale 10 : 1 (5 : 1) (A3H) 20° Sous réserve de modifications Aenderungen vorbehalten RONDA 4xxx.x, 5xxx.x Modifications reserved No. 5000.345...
  • Seite 6 µNm max. 0.06 0.80 0.80 0.07 0.02 Aenderungen vorbehalten RONDA 5040.B, 5040.D, 5040.E Inertie / Massenträgheit / Inertia * max. Modifications reserved Force de chassage / Aufpresskraft / Force max. No. 3316.075 * En cas de données différentes, veuillez contacter le service après-vente...
  • Seite 7 Scale 10 : 1 Page 1 / 1 3000.040 12.00 1.90 2.60 0.90 0.90 1.35 Sous réserve de modifications 2030.D, 2040.D, 5010.B, 5020.B, 5021.D, 5030.D, Aenderungen vorbehalten RONDA 5040.B, 5040.D, 5040.E, 5040.F, 5050.B, 5050.C, Modifications reserved 5051.C, 5130.B, 5130.D 5030.019...
  • Seite 8 T2-Instruktionen 5040.B Zifferblatt- und Zeigersetzen • Krone in Position II • Krone drehen bis das Datum 02 erscheint • Krone in Position III • Stundenzeiger vorwärts drehen bis das Datum auf 03 wechselt • Arbeitszeiger entfernen • Zifferblatt setzen • Alle Zeiger in Richtung 12 Uhr setzen • Uhrzeit einstellen Werkhalter • Nullstellung der Chronographenzeiger*...
  • Seite 9 Uhrwerk von Ronda eingebaut wurde. Bitte beachten Sie, Stopp: Um die Zeitmessung abzubrechen, Drücker A nochmals drücken und die dass unter der Marke Ronda weder Uhren produziert noch am Markt Chronographenzähler ablesen: vertrieben werden. 4 Min. / 38 Sek. / ⁄...
  • Seite 10 TECHNISCHE ANLEITUNGEN TA_5040.B 2000.574.G Werkplatte 8200 Moebius 8200 3305.275.CO Minutenrohr (Aig.) 8200 Moebius 8200 8200 Moebius 8200 05/2025...
  • Seite 11 TECHNISCHE ANLEITUNGEN TA_5040.B 2030.048.CO Zentrumbrücke 4000.250 Schraube 8200 Moebius 8200 3406.038 Drückerraste A Gelbe Drückerraste zwischen den beiden Säulen platzieren. 3406.030 Drückerraste B Graue Drückerraste zwischen den beiden Säulen platzieren. 3000.177.CO Arbeitsstellwelle 3001.055.FI Kupplungstrieb 8200 / 9020 Moebius 8200 / Moebius 9020 3017.049 Winkelhebel 3905.049...
  • Seite 12 TECHNISCHE ANLEITUNGEN TA_5040.B 3905.067 Wippenfeder Den Federarm spannen. 8200 Moebius 8200 3622.040 Stator Markierung "Z" auf Stator. 3622.039 Stator 3622.039 Stator 3622.039 Stator 3603.112 Kunststoffzwischenteil Das Elektronikmodul enthält einen SMD-Quarz statt eines Uhrenquarz im Zylinder. Dies bedingt die Verwendung von Zentrumbrücke und Kunststoffzwischenteil in der aufgeführten 4000.250 Schraube...
  • Seite 13 TECHNISCHE ANLEITUNGEN TA_5040.B 3715.094.RK Rotor 3147.099.CO Zwischenrad 3136.142.CO Sekundenrad lang (Aig.) 3122.056.CO Kleinbodenrad 2020.148.G Räderwerkbrücke 4000.250 Schraube 4000.250 Schraube 4000.250 Schraube 3715.095.RK Rotor 3147.048.CO Zwischenrad (Zähler) 3402.006.CO Minutenzählrad 2020.149.G Zähler-Räderwerkbrücke 4000.250 Schraube 4000.250 Schraube 4000.250 Schraube 05/2025...
  • Seite 14 TECHNISCHE ANLEITUNGEN TA_5040.B 3715.095.RK Rotor 3147.053.CO Zwischenrad (Zähler 1/10 sek) 3402.016.CO Zählrad 1/10 sek 2020.149.G Zähler-Räderwerkbrücke 4000.250 Schraube 4000.250 Schraube 4000.250 Schraube 9014 Moebius 9014 3621.053.RK Spule Achtung: Spule nur am grauen Spulenkern halten. 3621.054.RK Spule Achtung: Spule nur am grauen Spulenkern halten. 3621.055.RK Spule Achtung: Spule nur am grauen Spulenkern halten.
  • Seite 15 TECHNISCHE ANLEITUNGEN TA_5040.B 4000.250 Schraube 4000.250 Schraube 3603.034 Isolation für Batterie 3612.326.RK.5040 Elektronikmodul Das Elektronikmodul enthält einen SMD-Quarz statt eines Uhrenquarz im Zylinder. Dies bedingt die Verwendung von Zentrumbrücke und Kunststoffzwischenteil in der aufgeführten 4000.250 Schraube Version. 4000.250 Schraube 4000.250 Schraube 4000.250 Schraube...
  • Seite 16 TECHNISCHE ANLEITUNGEN TA_5040.B 2130.137.G.M01.5040.B Halteplatte für Elektronikmodul 4000.250 Schraube 4000.250 Schraube 4000.250 Schraube 3600.010.HGF Batterie 395 (Ø 9.50 x 2.70) 3601.109.G Bügel + 4000.250 Schraube I-4 / 9020 / 9014 Moebius I-4 / Moebius 9020 / Moebius 9014 3004.164.TA Zeigerstellrad 3004.164.TA Zeigerstellrad 3007.054.CO...
  • Seite 17 TECHNISCHE ANLEITUNGEN TA_5040.B 4000.305 Schraube 3004.227 Zehnermitnehmerrad Kurzen Zahn des Zehnermitnehmerrades in Richtung Werkszentrum positionieren. 3500.075 Zehnerraste 2130.142 Halteplatte für Zehnerraste Den Federarm spannen. 4010.306 Schraube 4010.306 Schraube 9020 Moebius 9020 3004.224.CO Datumanzeiger-Mitnehmerrad 3301.241 Stundenrad (Aig.) 3315.016 Friktionsfeder 3504.214.AF.1.A Eineranzeiger (T3, G12) Einbuchtung im Disc bei 3 Uhr.
  • Seite 18 TECHNISCHE ANLEITUNGEN TA_5040.B 2130.141 Halteplatte für Datumanzeige 4000.250 Schraube 3504.216.AF.1.A Zehneranzeiger (T3, G12) Einbuchtung im Disc bei 3 Uhr. 3147.054 Zwischenrad 2130.140.G Halteplatte für Datum-Mechanismus 4000.250 Schraube 4000.250 Schraube 8200 Moebius 8200 3506.072.G Träger für Zifferblatt 05/2025...
  • Seite 19 TECHNISCHE ANLEITUNGEN TA_5040.B Measurement Pulsgenerator (4.9 ms, 8 Hz) < 1.20 V Spulenisolation M1 - M4 infinite Spulenwiderstand Werk (min./max.) 1900 - 2100 Ohm Spulenwiderstand M2 (min./max.) 1680 - 1880 Ohm Spulenwiderstand M3 (min./max.) 1680 - 1880 Ohm Spulenwiderstand M4 (min./max.) 1680 - 1880 Ohm 05/2025...
  • Seite 20 TECHNISCHE ANLEITUNGEN TA_5040.B Stellwelle in Pos.III, 60s Messintervall. (typ./max.) 0.10 / 0.30µA Stellwelle in Pos. I, Kalender nicht im Eingriff, 60s Messintervall. (typ./max.) 1.32 / 1.65µA Untere Funktionsspannungsgrenze <1.20 V 60s Messintervall -10 .. +20s/mth Batteriespannung typ 1.5 V 05/2025...
  • Seite 21 TECHNISCHE ANLEITUNGEN TA_5040.B 2000.574.G Werkplatte 8200 Moebius 8200 3305.275.CO Minutenrohr (Aig.) 8200 Moebius 8200 8200 Moebius 8200 05/2025...
  • Seite 22 TECHNISCHE ANLEITUNGEN TA_5040.B 2030.048.CO Zentrumbrücke 4000.250 Schraube 8200 Moebius 8200 3406.038 Drückerraste A Gelbe Drückerraste zwischen den beiden Säulen platzieren. 3406.030 Drückerraste B Graue Drückerraste zwischen den beiden Säulen platzieren. 3000.177.CO Arbeitsstellwelle 3001.055.FI Kupplungstrieb 8200 / 9020 Moebius 8200 / Moebius 9020 3017.049 Winkelhebel 3905.049...
  • Seite 23 TECHNISCHE ANLEITUNGEN TA_5040.B 3905.067 Wippenfeder Den Federarm spannen. 8200 Moebius 8200 3622.040 Stator Markierung "Z" auf Stator. 3622.039 Stator 3622.039 Stator 3622.039 Stator 3603.112 Kunststoffzwischenteil Das Elektronikmodul enthält einen SMD-Quarz statt eines Uhrenquarz im Zylinder. Dies bedingt die Verwendung von Zentrumbrücke und Kunststoffzwischenteil in der aufgeführten 4000.250 Schraube...
  • Seite 24 TECHNISCHE ANLEITUNGEN TA_5040.B 3715.094.RK Rotor 3147.099.CO Zwischenrad 3136.142.CO Sekundenrad lang (Aig.) 3122.056.CO Kleinbodenrad 2020.148.G Räderwerkbrücke 4000.250 Schraube 4000.250 Schraube 4000.250 Schraube 3715.095.RK Rotor 3147.048.CO Zwischenrad (Zähler) 3402.006.CO Minutenzählrad 2020.149.G Zähler-Räderwerkbrücke 4000.250 Schraube 4000.250 Schraube 4000.250 Schraube 05/2025...
  • Seite 25 TECHNISCHE ANLEITUNGEN TA_5040.B 3715.095.RK Rotor 3147.053.CO Zwischenrad (Zähler 1/10 sek) 3402.016.CO Zählrad 1/10 sek 2020.149.G Zähler-Räderwerkbrücke 4000.250 Schraube 4000.250 Schraube 4000.250 Schraube 9014 Moebius 9014 3621.053.RK Spule Achtung: Spule nur am grauen Spulenkern halten. 3621.054.RK Spule Achtung: Spule nur am grauen Spulenkern halten. 3621.055.RK Spule Achtung: Spule nur am grauen Spulenkern halten.
  • Seite 26 TECHNISCHE ANLEITUNGEN TA_5040.B 4000.250 Schraube 4000.250 Schraube 3603.034 Isolation für Batterie 3612.326.RK.5040 Elektronikmodul Das Elektronikmodul enthält einen SMD-Quarz statt eines Uhrenquarz im Zylinder. Dies bedingt die Verwendung von Zentrumbrücke und Kunststoffzwischenteil in der aufgeführten 4000.250 Schraube Version. 4000.250 Schraube 4000.250 Schraube 4000.250 Schraube...
  • Seite 27 TECHNISCHE ANLEITUNGEN TA_5040.B 2130.137.G.M01.5040.B Halteplatte für Elektronikmodul 4000.250 Schraube 4000.250 Schraube 4000.250 Schraube 3600.010.HGF Batterie 395 (Ø 9.50 x 2.70) 3601.109.G Bügel + 4000.250 Schraube I-4 / 9020 / 9014 Moebius I-4 / Moebius 9020 / Moebius 9014 3004.164.TA Zeigerstellrad 3004.164.TA Zeigerstellrad 3007.054.CO...
  • Seite 28 TECHNISCHE ANLEITUNGEN TA_5040.B 4000.305 Schraube 3004.227 Zehnermitnehmerrad Kurzen Zahn des Zehnermitnehmerrades in Richtung Werkszentrum positionieren. 3500.075 Zehnerraste 2130.142 Halteplatte für Zehnerraste Den Federarm spannen. 4010.306 Schraube 4010.306 Schraube 9020 Moebius 9020 3004.224.CO Datumanzeiger-Mitnehmerrad 3301.241 Stundenrad (Aig.) 3315.016 Friktionsfeder 3504.214.AF.1.A Eineranzeiger (T3, G12) Einbuchtung im Disc bei 3 Uhr.
  • Seite 29 TECHNISCHE ANLEITUNGEN TA_5040.B 2130.141 Halteplatte für Datumanzeige 4000.250 Schraube 3504.216.AF.1.A Zehneranzeiger (T3, G12) Einbuchtung im Disc bei 3 Uhr. 3147.054 Zwischenrad 2130.140.G Halteplatte für Datum-Mechanismus 4000.250 Schraube 4000.250 Schraube 8200 Moebius 8200 3506.072.G Träger für Zifferblatt 05/2025...
  • Seite 30 TECHNISCHE ANLEITUNGEN TA_5040.B Measurement Pulsgenerator (4.9 ms, 8 Hz) < 1.20 V Spulenisolation M1 - M4 infinite Spulenwiderstand Werk (min./max.) 1900 - 2100 Ohm Spulenwiderstand M2 (min./max.) 1680 - 1880 Ohm Spulenwiderstand M3 (min./max.) 1680 - 1880 Ohm Spulenwiderstand M4 (min./max.) 1680 - 1880 Ohm 05/2025...
  • Seite 31 TECHNISCHE ANLEITUNGEN TA_5040.B Stellwelle in Pos.III, 60s Messintervall. (typ./max.) 0.10 / 0.30µA Stellwelle in Pos. I, Kalender nicht im Eingriff, 60s Messintervall. (typ./max.) 1.32 / 1.65µA Untere Funktionsspannungsgrenze <1.20 V 60s Messintervall -10 .. +20s/mth Batteriespannung typ 1.5 V 05/2025...
  • Seite 32 Gelbe Drückerraste zwischen den beiden Säulen auf der näheren Seite platzieren. 3622.040 Stator Markierung |Z| auf Stator. 3622.039 Stator (Zähler 6h, 9h, Chrono) 3622.039 Stator (Zähler 6h, 9h, Chrono) 3622.039 Stator (Zähler 6h, 9h, Chrono) 10/2013 M RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch...
  • Seite 33 Sekundenrad (lang) 3147.047.CO Zwischenrad (Chrono) 3136.143.CO Chrono-Zentrumrad (Aig.1) 3122.056.CO Kleinbodenrad 2020.148.G Räderwerkbrücke Räderwerkbrücke gehalten durch 3 Schrauben 4000.250. 4000.250 Schraube 3715.095.RK Rotor 3147.048.CO Zwischenrad (Zähler) 3402.006.CO Minutenzählrad 10/2013 M RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch...
  • Seite 34 3603.034 Isolation für Batterie 3612.144.5040 Elektronikmodul Elektronikmodul tenue par 5 vis 4000.248. Elektronische Messungen können nun vorgenommen werden. 4000.248 Schraube 3603.069 Isolation für Schaltung 3601.107.G Drückerkontaktfeder 10/2013 M RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch...
  • Seite 35 2130.137.G.M01.5040B Deckplatte für Elektronikmodul Deckplatte für Elektronikmodul gehalten durch 3 Schrauben 4000.250. 3600.010.HGF Batterie 395 3601.109.G Bügel + Bügel gehalten durch 1 Schraube 4000.250. 4000.250 Schraube 10/2013 M RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch...
  • Seite 36 2130.142 Halteplatte für Zehnerraste Den Federarm spannen. Halteplatte für Zehnerraste gehalten durch 2 Schrauben 4000.306. 4010.306 Schraube 3301.241 Stundenrad (Aig.1) 3315.016 Friktionsfeder 3004.224.CO Datumanzeiger-Mitnehmerrad 3500.049 Datumraste 10/2013 M RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch...
  • Seite 37 Halteplatte für Datum-Mechanismus Halteplatte für Datum-Mechanismus gehalten durch 2 Schrauben 4000.250. 4000.250 Schraube 3506.072.G Träger für Zifferblatt 8200 Moebius 8200 9014 Moebius 9014 Jismaa 124, 9020 Moebius 9020 10/2013 M RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch...
  • Seite 38 1.65 µA Gang -10s/M. .. +20s/M. 1.20 V Untere Funktionsspannungsgrenze Stellwelle in Position III, 60 s Messintervall: 0.10 µA Typischer Verbrauch Maximaler Verbrauch 0.30 µA 10/2013 RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch EM 1...
  • Seite 39 1.68 kΩ .. 1.88 kΩ Spulenwiderstand M3 1.68 kΩ .. 1.88 kΩ Spulenwiderstand M4 ∞ kΩ Spulenisolation M1/M2/M3/M4 Pulsgenerator (4.9 ms, 8 Hz): Untere Funktionsspannungs- 1.20 V grenze M2/M3/M4 10/2013 RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch EM 2...
