Ronda 5020.B Technische Anleitung

A
B
10/2013 N RONDA AG, Lausen, Switzerland, Phone ++41 (0)61 926 50 00, www.ronda.ch, info@ronda.ch
Instructions techniques 5020.B

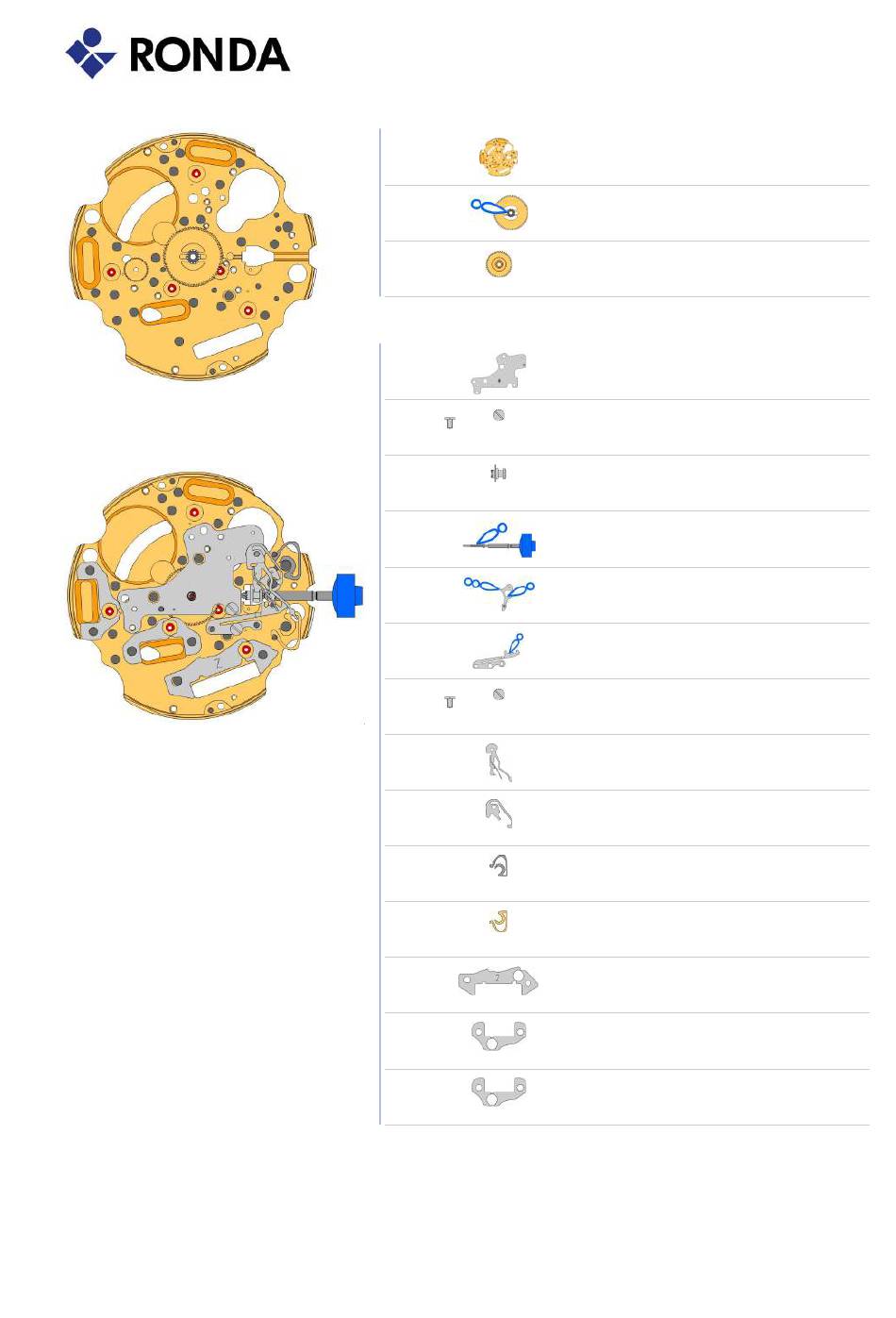

2000.574.G Platine
1.
3305.282.CO Chaussée avec entraîneur (Aig.2)
2.
3301.244 Roue des heures (cpt 24h)
3.
2030.024.CO Pont de centre
4. Pont de centre tenue par 1 vis 4000.250.
4000.250 Vis
5.
3001.055.FI Pignon coulant
6.
3000.177.CO Tige de mise à l`heure
7.
3017.049 Tirette
8.
3905.049 Sautoir de tirette (3 positions)
Sautoir de tirette tenue par 1 vis 4000.250.
9.
4000.250 Vis
10.
3015.081 Bascule (3 positions)
11.
3905.067 Ressort de bascule
12. Mise en tension du ressort.
3406.030 Sautoir de poussoir B
13. Fixer le sautoir de poussoir gris entre les deux piliers plus loin.
3406.038 Sautoir de poussoir A
14. Fixer le sautoir de poussoir jaune entre les deux piliers plus proche.
3622.040 Stator
15. Marquage |Z| sur le stator.
3622.039 Stator (cpt 6h, 9h, chrono)
16.
3622.039 Stator (cpt 6h, 9h, chrono)
17.
