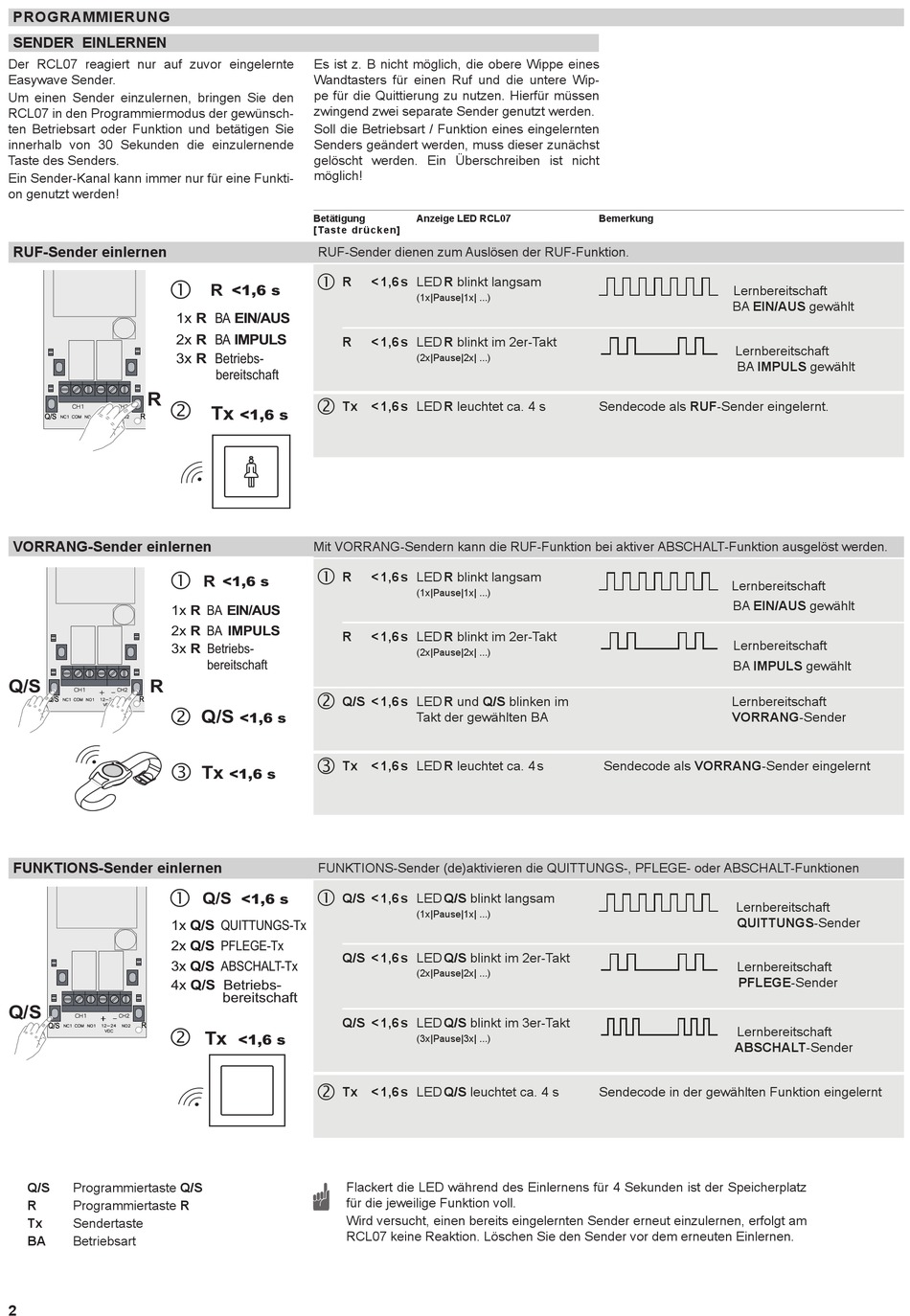

PROGRAMMIERUNG
SENDER EINLERNEN
Der RCL07 reagiert nur auf zuvor eingelernte
Easywave Sender.
Um einen Sender einzulernen, bringen Sie den
RCL07 in den Programmiermodus der gewünsch-
ten Betriebsart oder Funktion und betätigen Sie
innerhalb von 30 Sekunden die einzulernende
Taste des Senders.
Ein Sender-Kanal kann immer nur für eine Funkti-
on genutzt werden!
J2
J1
RUF-Sender einlernen
4
3
2
1
c
R
Q/S
d
Q/S
R
J2
J1
4
3
2
1
VORRANG-Sender einlernen
c
1x R BA EIN/AUS
2x R BA IMPULS
3x R Betriebs-
Q/S
R
Q/S
R
d
e
4
3
2
1
FUNKTIONS-Sender einlernen
c
1x Q/S QUITTUNGS-Tx
2x Q/S PFLEGE-Tx
3x Q/S ABSCHALT-Tx
4x Q/S Betriebs-
Q/S
Q/S
R
d
Q/S
Programmiertaste Q/S
R
Programmiertaste R
Tx
Sendertaste
BA
Betriebsart
2
Es ist z. B nicht möglich, die obere Wippe eines
Wandtasters für einen Ruf und die untere Wip-
pe für die Quittierung zu nutzen. Hierfür müssen
zwingend zwei separate Sender genutzt werden.
Soll die Betriebsart / Funktion eines eingelernten
Senders geändert werden, muss dieser zunächst
gelöscht werden. Ein Überschreiben ist nicht
möglich!
Betätigung
[ Ta s t e d r ü c k e n ]
RUF-Sender dienen zum Auslösen der RUF-Funktion.
R
R
<1,6 s
1x R BA EIN/AUS
2x R BA IMPULS
R
3x R Betriebs-
bereitschaft
Tx < 1,6 s LED R leuchtet ca. 4 s
Tx
<1,6 s
Mit VORRANG-Sendern kann die RUF-Funktion bei aktiver ABSCHALT-Funktion ausgelöst werden.
R
R
<1,6 s
R
bereitschaft
Q/S < 1,6 s LED R und Q/S blinken im
Q/S
<1,6 s
Tx < 1,6 s LED R leuchtet ca. 4 s
Tx
<1,6 s
FUNKTIONS-Sender (de)aktivieren die QUITTUNGS-, PFLEGE- oder ABSCHALT-Funktionen
Q/S
<1,6 s
Q/S < 1,6 s LED Q/S blinkt langsam
Q/S < 1,6 s LED Q/S blinkt im 2er-Takt
bereitschaft
Q/S < 1,6 s LED Q/S blinkt im 3er-Takt
Tx
<1,6 s
Tx < 1,6 s LED Q/S leuchtet ca. 4 s
Flackert die LED während des Einlernens für 4 Sekunden ist der Speicherplatz
für die jeweilige Funktion voll.
Wird versucht, einen bereits eingelernten Sender erneut einzulernen, erfolgt am
RCL07 keine Reaktion. Löschen Sie den Sender vor dem erneuten Einlernen.
Anzeige LED RCL07
< 1,6 s LED R blinkt langsam
(1x|Pause|1x| ...)
< 1,6 s LED R blinkt im 2er-Takt
(2x|Pause|2x| ...)
< 1,6 s LED R blinkt langsam
(1x|Pause|1x| ...)
< 1,6 s LED R blinkt im 2er-Takt
(2x|Pause|2x| ...)
Takt der gewählten BA
(1x|Pause|1x| ...)
(2x|Pause|2x| ...)
(3x|Pause|3x| ...)
Bemerkung
Lernbereitschaft
BA EIN/AUS gewählt
Lernbereitschaft
BA IMPULS gewählt
Sendecode als RUF-Sender eingelernt.
Lernbereitschaft
BA EIN/AUS gewählt
Lernbereitschaft
BA IMPULS gewählt
Lernbereitschaft
VORRANG-Sender
Sendecode als VORRANG-Sender eingelernt
Lernbereitschaft
QUITTUNGS-Sender
Lernbereitschaft
PFLEGE-Sender
Lernbereitschaft
ABSCHALT-Sender
Sendecode in der gewählten Funktion eingelernt
