➍
➌
➏

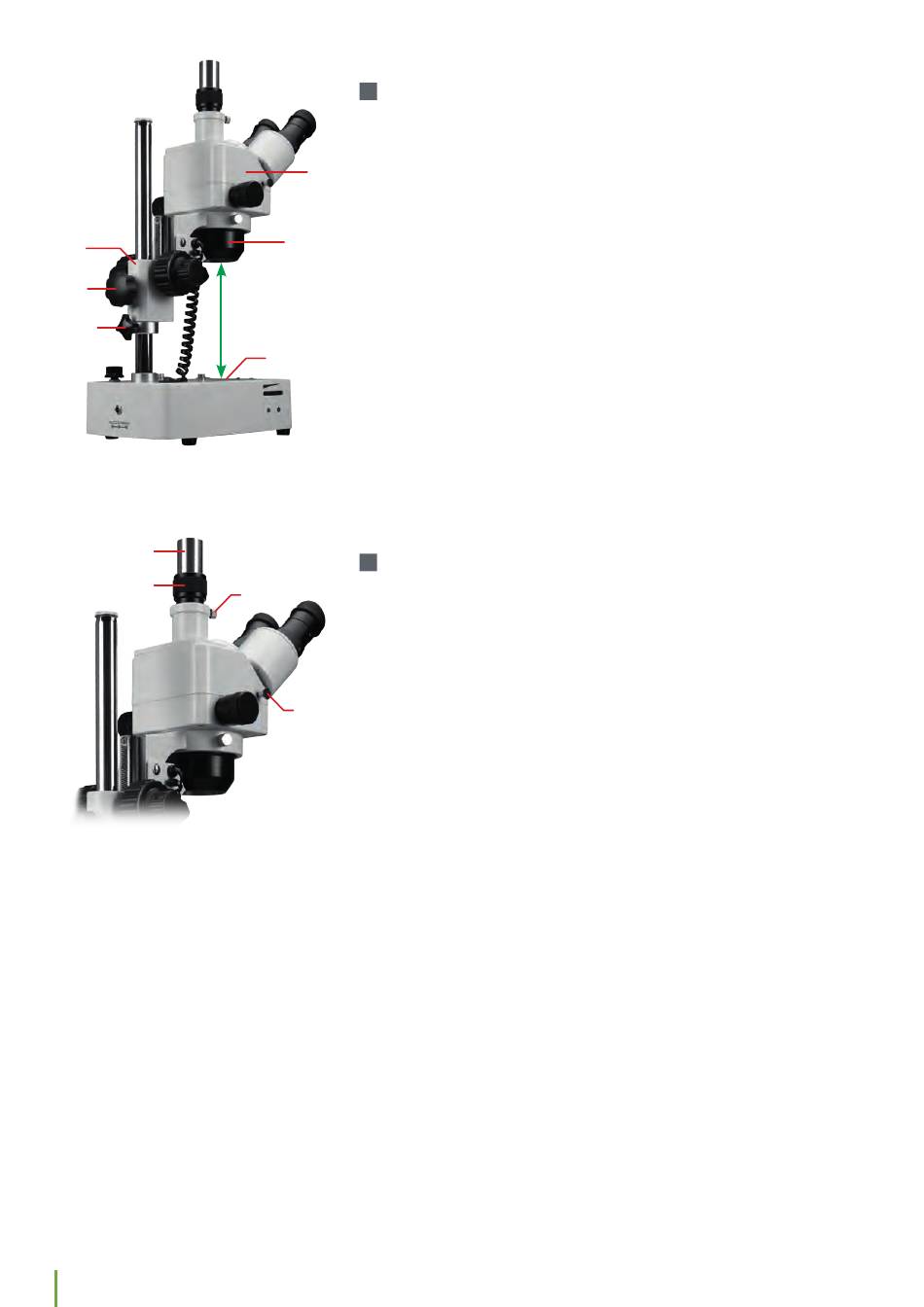

Abb. 14: Betrachtung größerer Objekte über den höhen-
verstellbaren Mikroskoparm möglich.
➊
➌
Abb. 15: Trinotubus für die Fotografie.
12
BETRACHTUNG GRÖSSERER PRÄPARATE
F
Der höhenverstellbare und um 360° drehbare Aufsatz ermöglicht die
Betrachtung auch von größeren Präparaten, z.B. Steinen oder Bauteilen, aus
jeder Beobachtungsposition.
Hierzu kann der Abstand (A) zwischen Zoom-Objektiv (1) und Objektplatte
➎
(Mikroskoptisch)(2) verändert werden. Öffnen Sie dazu die Feststellschraube
des Mikroskoparms (3) und passen Sie den Abstand entsprechend der Größe
des zu betrachtenden Objekts an. Danach ziehen Sie die Feststellschraube
des Mikroskoparms wieder fest.
➊
Der Mikroskoparm (4) hält den Mikroskopkopf (5) und das Zoom-Objektiv.
Die gesamte optische Einheit kann über die Feststellschraube des Stoppers
(6) vor dem Herabrutschen gesichert werden. Lösen Sie die Feststellschraube
des Stoppers und schieben Sie den Stopper bis unter den Mikroskoparm.
Ziehen Sie anschließend die Feststellschraube des Stoppers wieder an.
A A
HINWEIS: Maximale Objekthöhe ca. 230 mm, Arbeitsabstand: 28-80 mm
➋
TRINOTUBUS FÜR DIE FOTOGRAFIE
G
ACHTUNG! Bitte informieren Sie sich vorab, ob für den Einsatz der ver-
➍
schiedenen Kameras ein zusätzlicher Adapter oder eine Reduzieroptik
notwendig sind.
Nutzen Sie den höhenverstellbaren Trinotubus (1) für fotografische Zwecke.
Der Anschluss verschiedener Kameras ist möglich. Eine Okularkamera,
wie das Bresser MikrOkular können Sie direkt ohne einen zusätzlichen
Adapter in den Trinotubus einsetzen. Der Anschluss einer Bresser MikroCam
➋
benötigt unter Umständen passende Adapter oder Reduzieroptiken. Damit
der Strahlengang des linken Okulars zum Trinotubus gelenkt werden kann,
ziehen Sie den Hebel Bino/Trino-Umstellung (2) vollständig heraus.
HINWEIS: Das Kamerabild kann unter Umständen einen anderen Schär-
fegrad aufweisen als das Bild, das am Okular entsteht. Stellen Sie beide
Bilder scharf, indem Sie am Rändelring des Adapters (3) die Höhe des
Trinotubus anpassen.
Fixieren Sie anschließend die gewünschte Höhe des Trinotubus über die
Adapter-Feststellschraube (4).
HINWEIS: Die Staubschutzkappe auf dem Trinotubus bietet Schutz vor
Staub und Schmutz. Entfernen Sie die Kappe vor der Mikrofotografie und
befestigen Sie diese nach dem Gebrauch wieder.
