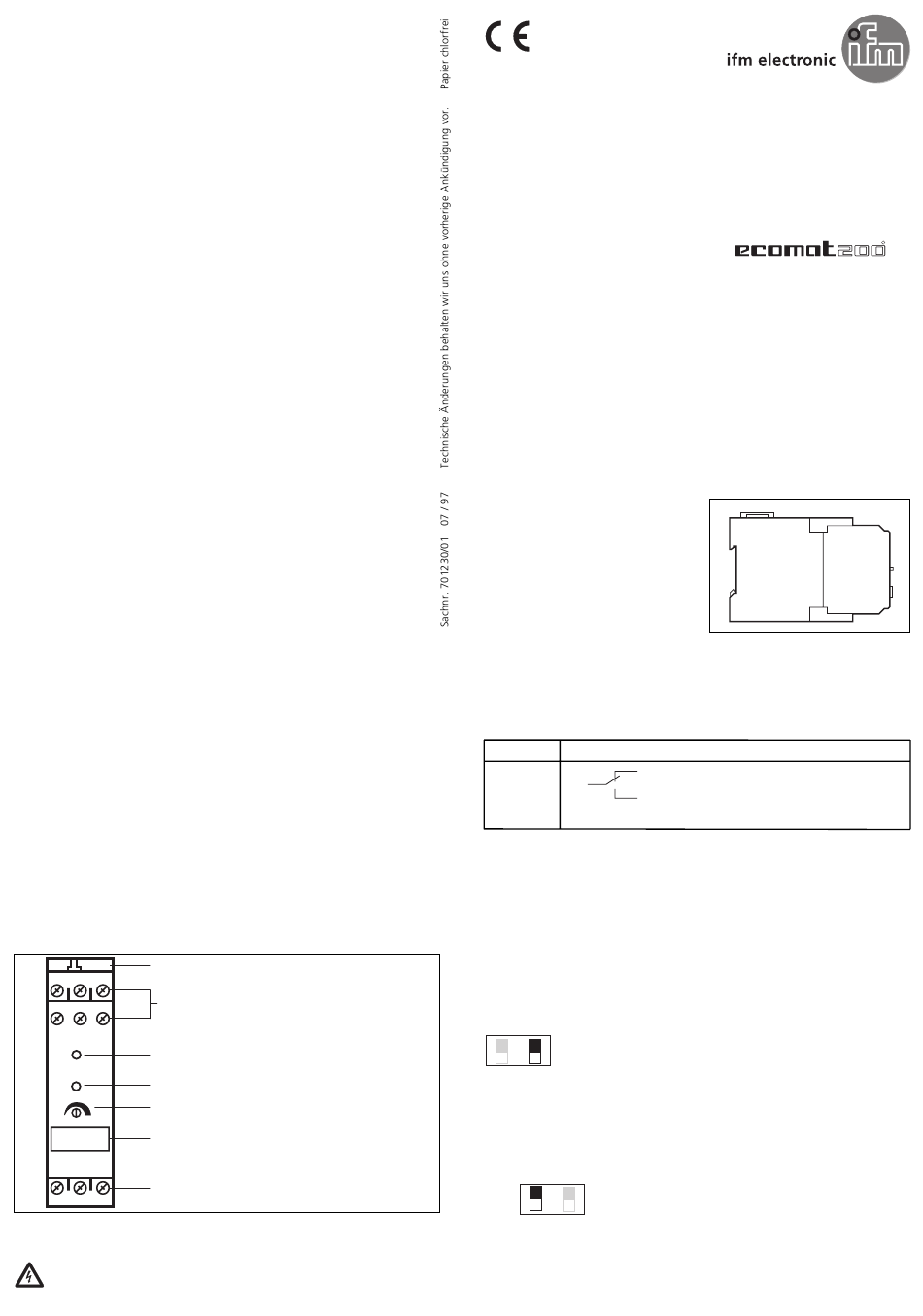

IFM Electronic ecomot 200 AL-1 Montageanleitung

Bestimungsgemäße Verwendung
Der Monitor AL-1 ist ein passiver Grenzwertschalter zur Überwachung
von Analogsignalen. Er vergleicht das Istsignal eines 4 ... 20mA Si-
gnalgebers mit dem eingestellten Sollwert. Das Relais zieht an, wenn
der Wert des Istsignals den eingestellten Sollwert erreicht.
• Hysteresefunktion: das Relais fällt ab, wenn der eingestellte Sollwert
unterschritten wird. Wird der Sollwert wieder erreicht, zieht das
Relais an.
• Speicherfunktion: das Relais fällt nicht ab, wenn der eingestellte Soll-
wert unterschritten wird. Das Relais muß manuell per Reset
zurückgestellt werden.
• Schleifenüberwachung: Das Analogsignal wird ständig überwacht.
Ist das Signal ≥ 4mA, schaltet der Transistor.
Ist das Signal < 4mA, wird der Ausgang gesperrt.
Bedien- und Anzeigeelemente
DIP-Schalter hinter
1 2 3
Gehäuseklappe
Anschlußklemmen
4 5 6
LED
Reset-Taster
Potentiometer
Beschriftungsfeld
Anschlußklemmen
10 11 12
Montage / Elektrischer Anschluß
Klemmen Sie den Monitor auf eine 35mm-Profilschiene.
Schalten Sie die Anlage spannungsfrei und schließen Sie den
Monitor an.
Der Monitor wird direkt in die Stromschleife geschaltet, somit ist keine
weitere Hilfsenergie erforderlich.
Klemmenbelegung
Eingang 1:+ / 2:-
11
10 10
Ausgang
12
4:+ / 5:-
Einstellen
Sollwert
Stellen Sie den Sollwert bei aktivem Eingangssignal mit dem Potentio-
meter auf einen Wert zwischen 4 und 20mA ein.
Hysteresefunktion
Das Ausgangsrelais zieht an, wenn der Wert des Analogsignals den
eingestellten Sollwert erreicht. Wird das Signal kleiner, fällt das Relais
beim Sollwert abzüglich des Hysteresewerts ab.
Der Hysteresewert kann per DIP-Schalter hinter der Gehäuseklappe
von 0,1 auf 1,0mA umgeschaltet werden.
0,1mA
on 1mA
Speicherfunktion
Das Ausgangsrelais zieht an, wenn der Wert des Analogsignals den
eingestellten Sollwert erreicht. Wird das Signal kleiner, fällt das Relais
nicht ab. Es muß über Reset (Fronttaster) zurückgesetzt werden.
Die Speicherfunktion kann per DIP-Schalter hinter der Gehäuseklappe
aktiviert werden.
Aus
Ein
on
Betrieb
Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch rote LED.
LED rot leuchtet = Sollwert ist erreicht, das Relais schaltet.
Montageanleitung
Installation Instructions
Notice de Montage
Monitor AL-1
4 ... 20mA
max. 250V AC; max 4As
Schleifenüberwachung; max. 15mA
R
