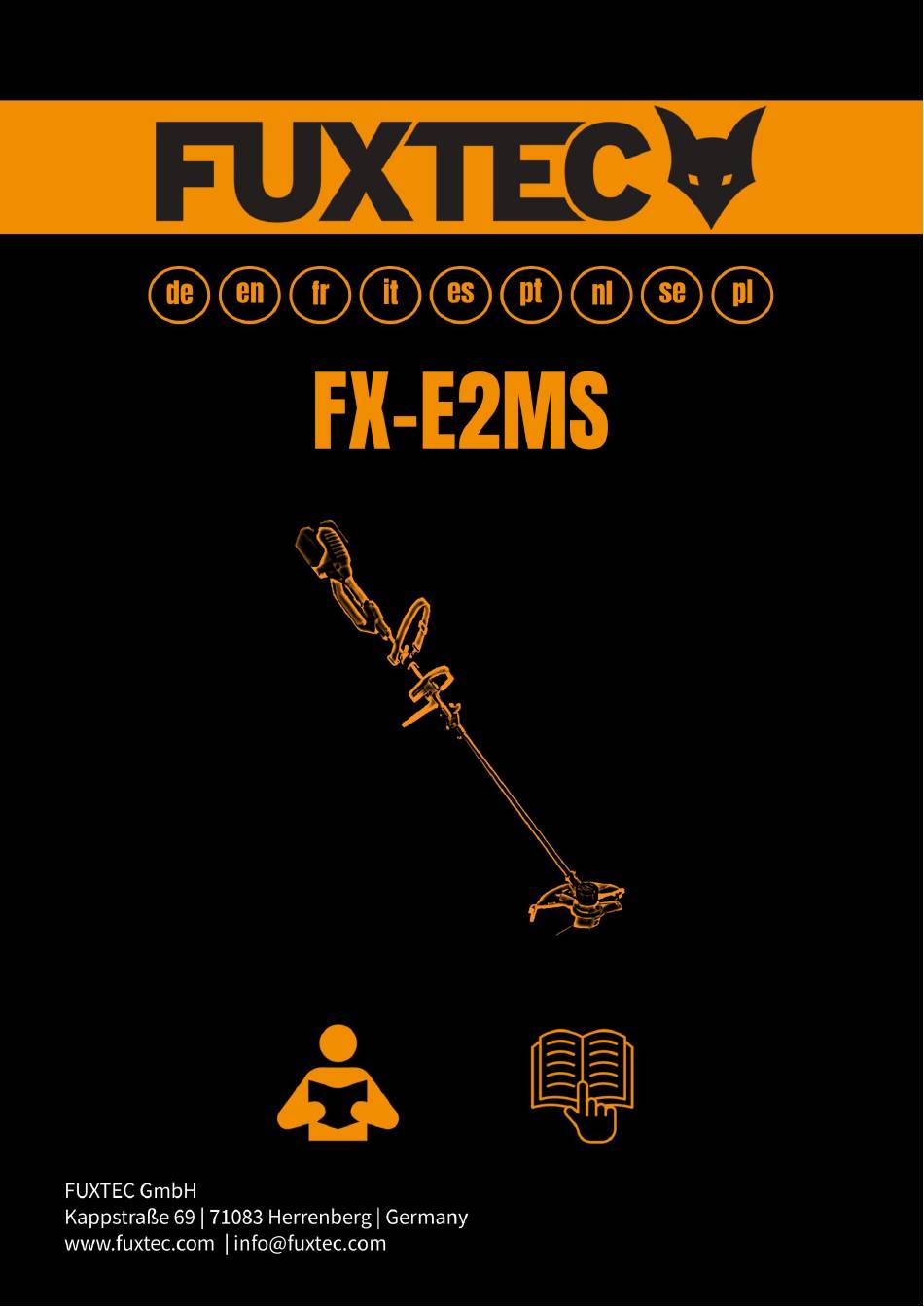

- Seite 1 Manual_FX-E2MS_Int24_rev2...
- Seite 3 Manual_FX-E2MS_Int24_rev2 Inhalt DEUTSCHE VERSION ..........................9 Einführung und Sicherheit ......................9 Verwendung und Behandlung des Elektrowerkzeuges ............. 11 Verwendung und Behandlung des Akkuwerkzeuges ..............11 Sicherheitshinweise für die Motorsense ................... 12 Sicherheitshinweise für das Ladegerät ..................14 Sicherheitshinweise für Li-Ionen Akkus ..................15 Präsentation ..........................
-
Seite 9: Deutsche Version
Manual_FX-E2MS_Int24_rev2 DEUTSCHE VERSION 1. Einführung und Sicherheit Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben das Gartengerät zu benutzen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Bestimmungsgemäße Verwendung Dieses Gartengerät ist zum Trimmen und Schneiden von Rasenkanten sowie kleineren Gras- und Rasenflächen im privaten Bereich bestimmt. -
Seite 10: Elektrische Sicherheit
Manual_FX-E2MS_Int24_rev2 Elektrische Sicherheit - Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. - Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. -
Seite 11: Verwendung Und Behandlung Des Elektrowerkzeuges
Manual_FX-E2MS_Int24_rev2 Verletzungen führen. - Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. - Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. -
Seite 12: Sicherheitshinweise Für Die Motorsense
Manual_FX-E2MS_Int24_rev2 - Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. - Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. -
Seite 13: Beim Einsatz
Manual_FX-E2MS_Int24_rev2 - Machen Sie sich vor Arbeitsbeginn mit der Motorsense und ihren Funktionen sowie ihren Bedienelementen vertraut. - Überprüfen Sie das Gerät vor Inbetriebnahme und nach einem Aufprall auf Anzeichen von Verschleiß oder Beschädigung. - Benutzen Sie kein Gerät, dessen Schalter defekt ist und sich nicht mehr ein- oder ausschalten lässt. - Überprüfen Sie, ob alle Muttern, Bolzen und Schrauben festsitzen, um sicherzustellen, dass das Gerät sicher betrieben wird. -
Seite 14: Nach Dem Einsatz
Manual_FX-E2MS_Int24_rev2 - Nehmen Sie während des Schneidvorganges immer einen Sicherheitsabstand ein und greifen Sie nicht in den rotierenden Faden oder die Klinge - Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie die Sense in unerwarteten Situationen und an besonders abschüssigen Stellen besser kontrollieren. -
Seite 15: Sicherheitshinweise Für Li-Ionen Akkus
Manual_FX-E2MS_Int24_rev2 - Legen Sie keine Gegenstände auf das Ladegerät und stellen Sie es nicht auf weichen Oberflächen ab. Es besteht Brandgefahr. - Überprüfen Sie immer, ob die Netzspannung der auf dem Typenschild des Ladegeräts angegebenen Spannung entspricht. - Benutzen Sie niemals das Ladegerät, wenn Kabel, Stecker oder das Gerät selbst durch äußerliche Einwirkungen beschädigt sind. -
Seite 16: Präsentation
Manual_FX-E2MS_Int24_rev2 7. Präsentation Abbildung 1: Motorsense - oberer Teil 1. Hinterer Handgriff 9. Verbindungsstück 2. Steckschlüssel 10. Rundgriff 3. Schultergurtschnalle 11. Rundgriff 4. Unterer Teil des Rundgriffs 12. Wählschalter Geschwindigkeit 5. Schultergurt 13. Sicherheitsschalter 8. Unterer Schaft 14. Ein/Aus Schalter... - Seite 17 Manual_FX-E2MS_Int24_rev2 Abbildung 2: Motorsense - unterer Teil 6. Schutzschild 7. Fadenkopf...
- Seite 18 Manual_FX-E2MS_Int24_rev2 Abbildung 3: Sensenkopf inklusive Fadenkopf (Ansicht von unten) 15. Entriegelung Abdeckung Fadenkopf 16. Taste für Fadennachschub 17. Öse für Faden 18. Faden 19. Schrauben Schutzschild 20. Fadenmesser 21. Sensenkopf Verriegelung Abbildung 4: Befestigungszubehör 22. Fixierungsglocke für 3-Zahn-Blatt 23. Fixierungsscheibe für 3-Zahn-Blatt 24.
-
Seite 19: Montage
Manual_FX-E2MS_Int24_rev2 8. Montage Verbindung oberer Schaft mit unterem Schaft • Klappen Sie den unteren Schaft wie unten abgebildet aus. ACHTUNG! Achten Sie beim Ausklappen darauf, dass Sie das Kabel im Inneren des Schafts nicht beschädigen. • Richten Sie die beiden Schafte aufeinander aus, so dass Sie mit der Flügelschraube beide Schafte miteinander verbinden können. - Seite 20 Manual_FX-E2MS_Int24_rev2 • Nachdem Sie die Gummihülse mit dem unteren Teil des Rundgriffs kombiniert haben, befestigen Sie diese Kombination am oberen Schaft, indem Sie den Zylinder im unteren Teil des Rundgriffs mit dem Loch am oberen Schaft ausrichten (siehe folgende Abbildung). HINWEIS: Stellen Sie sicher, dass der Ausläufer des unteren Teils des Rundgriffs zu der linken Seite (aus Sicht der bedienenden...
- Seite 21 Manual_FX-E2MS_Int24_rev2 Installation des Schutzschildes • Drehen Sie das Gerät um und legen Sie es auf eine flache Unterlage. Richten Sie das Schutzschild am Sensenkopf aus und befestigen Sie sie wie in der unteren Abbildung gezeigt. • Setzen Sie die 4 mitgelieferten Befestigungsschrauben des Schutzgitters in die ausgerichteten Löcher ein. Ziehen Sie die Schrauben mit einem Kreuzschlitz fest an.
- Seite 22 Manual_FX-E2MS_Int24_rev2 Installation des 3-Zahn-Blattes Um das 3-Zahn-Blatt zu installieren, müssen Sie zunächst den Fadenkopf vom Sensenkopf nehmen um dann das 3-Zahn-Blatt befestigen zu können. Gehen Sie hier wie folgt vor: Drehen Sie die Sense um und legen Sie es auf eine ebene Fläche. Drücken und halten Sie im Anschluss die Entriegelung der Abdeckung des Fadenkopf es und nehmen Sie zuerst die Abdeckung ab (siehe folgende Bilder).
- Seite 23 Manual_FX-E2MS_Int24_rev2 • Um das Gehäuse der Fadenspule zu entfernen, drücken Sie zuerst die Arretierungstaste, um das weitere Drehen des Gehäuses im Uhrzeigersinn zu verhindern. Im Anschluss drehen Sie das Gehäuse gegen den Uhrzeigersinn und entfernen Sie das Spulengehäuse (siehe folgende Abbildung). •...
- Seite 24 Manual_FX-E2MS_Int24_rev2 Installation des Fadenkopfes Um den Fadenkopf wieder auf den Sensenkopf zu installieren, entfernen Sie zunächst das 3-Zahn- Blatt. Gehen Sie nun in umgekehrter Reihenfolge vor wie bei der Demontage des Fadenkopfes (siehe Installation des 3-Zahn-Blattes). Setzen Sie zunächst das Gehäuse auf die Spindel. Drücken Sie wieder die Arretierungstaste, um die Drehung der Spindel zu verhindern und ziehen Sie das Gehäuse des Fadenkopfes durch Drehen im Uhrzeigersinn am Sensenkopf fest.
-
Seite 25: Arbeiten Mit Der Motorsense
Manual_FX-E2MS_Int24_rev2 9. Arbeiten mit der Motorsense Vor dem Start 1. Vergewissern Sie sich, dass der Schalter auf "Aus" steht und trennen Sie den Akku vom Gerät. 2. Überprüfen Sie den allgemeinen Zustand des Geräts. Überprüfen Sie den Schutz, den Schalter und das Kabel auf lose Schrauben, unsachgemäße Befestigung, gebrochene Teile und alle anderen Zustände, die den sicheren Betrieb beeinträchtigen könnten. -
Seite 26: Starten Der Motorsense
Manual_FX-E2MS_Int24_rev2 Starten der Motorsense Drücken Sie den zum Starten der Sense zuerst den Sicherheitsschalter und halten Sie diesen gedrückt, so dass Sie den Ein-/Ausschalter bedienen können (siehe folgende Abbildung). Sobald die Sense läuft, können Sie den Sicherheitsschalter loslassen... -
Seite 27: Stoppen Der Motorsense
Manual_FX-E2MS_Int24_rev2 10. Stoppen der Motorsense Lassen Sie einfach den Ein-/Ausschalter los. Die Sense stoppt nach einigen Sekunden vollständig. Nehmen Sie den Akku aus Sicherheitsgründen aus dem Gerät. 11. Variable Geschwindigkeitseinstellung Für die variable Geschwindigkeitseinstellung schalten Sie die Motorsense zunächst ein. Drehen Sie im Anschluss den Regler für die variable Geschwindigkeit vorwärts oder rückwärts, um die Geschwindigkeit nach Bedarf einzustellen (siehe folgende Abbildung). -
Seite 28: Nutzen Der Tippautomatik
Manual_FX-E2MS_Int24_rev2 Streichbewegung. Setzen Sie die Motorsense nicht mit Gewalt ein. Schneiden Sie mit der Spitze des Fadens. Halten Sie den Rasentrimmer an, wenn Sie fertig sind und entfernen Sie den Akku. 13. Nutzen der Tippautomatik Der Fadenkopf ist mit einer Taste für den Fadenvorschub ausgestattet, mit der Sie den Faden vorschieben können, ohne den Motor zu stoppen. -
Seite 29: Manuelles Nachschieben Des Fadens
Manual_FX-E2MS_Int24_rev2 Der Faden wird bei jedem Antippen der Taste nachgeschoben. HINWEIS: Wenn zu viel Faden nachgeschoben wird, wird er vom Fadenschneider im Schutzschild auf die richtige Länge geschnitten. Wenn der Faden nicht richtig geschnitten wird, kann sich die Spule verwickeln. Nehmen Sie in diesem Fall die Spule heraus und wickeln Sie die Schnur neu auf (siehe Neuen Faden aufziehen). -
Seite 30: Arbeitshinweise
Manual_FX-E2MS_Int24_rev2 16. Arbeitshinweise Bitte beachten: Je höher das Schneidwerk über dem Boden steht, desto größer ist die Verletzungsgefahr durch seitlich weggeschleudertes Schnittgut. Versuchen Sie immer das Schutzschild knapp über dem Boden zu führen! Versuchen Sie nicht, Holzmaterial mit einem größeren Durchmesser zu schneiden. Das 3-Zahn-Blatt kann stecken bleiben oder die ganze Sense kann ruckartig nach vorne geschleudert werden. - Seite 31 Manual_FX-E2MS_Int24_rev2...
- Seite 32 Manual_FX-E2MS_Int24_rev2 • Achten Sie darauf, dass der Faden sauber aufgewickelt ist. Andernfalls kann es zum Verhaken des Fadens beim Gebrauch der Tippautomatik kommen (siehe folgende Abbildung) • Überfüllen Sie die Spule nicht! Nach dem Aufwickeln des Fadens sollte zwischen dem Faden und der Außenkante Spule Abstand mindestens...
-
Seite 33: Wartung Und Pflege
Manual_FX-E2MS_Int24_rev2 18. Wartung und Pflege Achtung: vor allen Arbeiten am Elektrowerkzeug den Akku aus dem Gerät nehmen Kein Wasser oder flüssige Reinigungsmittel verwenden. - Schmutz und Staub mit Pinsel oder trockenem Lappen vom Gehäuse entfernen. - Befreien Sie die Unterseite der Motorsense von Grasresten. - Halten Sie die Kontakte des Akkus und des Gerätes sauber und staubfrei. -
Seite 34: Technische Daten
Manual_FX-E2MS_Int24_rev2 20. Technische Daten 40V Akku Motorsense FX-E2MS Umdrehungen pro Minute Zwischen 4500 U/min und 6000 U/min Arbeitsbereich Fadenkop 350mm Arbeitsbereich 3-Zahn-Blatt 255mm Dicke des 3-Zahn-Blattes 1,4mm Gemessener Schallleistungspegel 81 (LpA) db Garantierter Schallleistungspegel 91,2 (LwA) db Fadenstärke Gewicht (ohne Akku) -
Seite 35: Konformitätserklärung Eu / Declaration Of Conformity
EC directives. Any manipulation or change of the machine not being explicity authorized by us in advance renders this document null and void. Aufbewahrung der technischen Unterlagen: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Germany, L. Zirkler, Geschäftsführung Herrenberg, 12.01.2024...
