2.5 PC und SD4x in verschiedenen Subnetzen
mit zusätzlichem Router
Im folgenden Beispiel befindet sich der PC im Netzwerk 172.16.0.0/16 und zwei SD4x-
Antriebe befinden sich im Netzwerk 10.0.0.0/8. Im Unterschied zum vorherigen Beispiel
gibt es in dem Subnetz des PCs zwei Router.
Der Standard-Router verbindet das PC-Netzwerk mit dem Internet.
Ein zweiter Router verbindet die beiden Subnetze 10.0.0.0/8 und 172.16.0.0/16. Dieser
Router ist für das Netzwerk 10.0.0.0/8 gleichzeitig der DHCP-Server und sorgt für die
korrekte Konfiguration der Netzwerkadapter. Für das Netzwerk 172.16.0.0/16 ist er ein
DHCP-Client und bekommt die Adresse 172.16.1.80 vom DHCP-Server zugewiesen.
Router
PC
IP: 172.16.1.88
MASK: 255.255.0.0
GW: 172.16.1.1
ROUTE: 10.0.0.0/8 -> 172.16.1.80

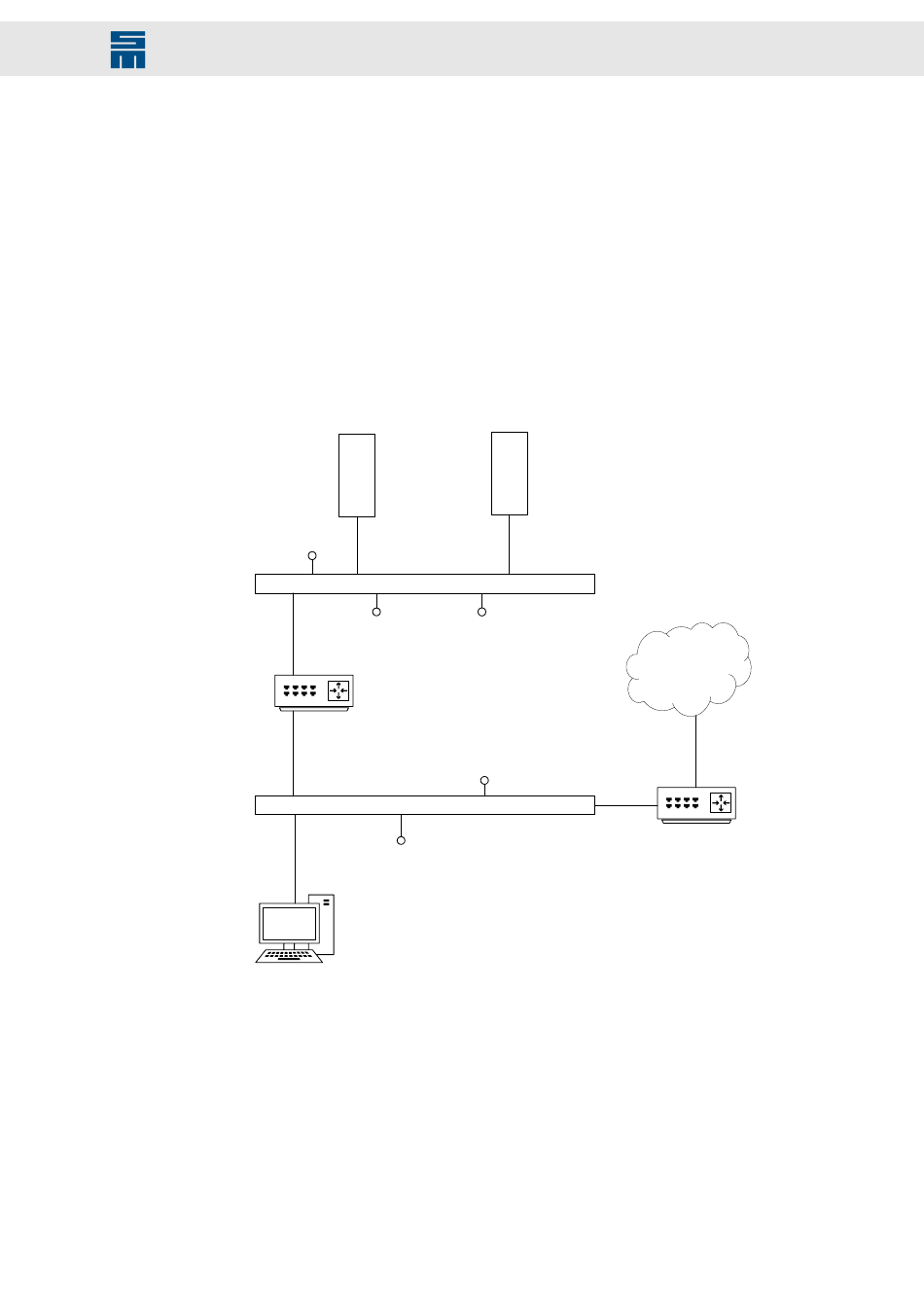

Abb. 28: PC und SD4x in verschiedenen Subnetzen mit zusätzlichem Router
Drive Controller SD4x - Ethernet-Konfiguration
IP: 10.100.22.6 IP:
MASK: 255.0.0.0 MASK:
GW: 10.0.0.1 GW:
SD4
Ethernet-Subnetz 10.0.0.0/8
DHCP-Server
IP: 10.0.0.1
MASK: 255.0.0.0
DHCP-Client
IP: 172.16.1.80
MASK: 255.255.0.0
Ethernet-Subnetz 172.16.0.0/16
Ausführliche Beschreibung
10.100.22.5
255.0.0.0
10.0.0.1
SD4
Internet
DHCP-Server
IP:
MASK:
Standard-
Router
172.16.1.1
255.255.0.0
