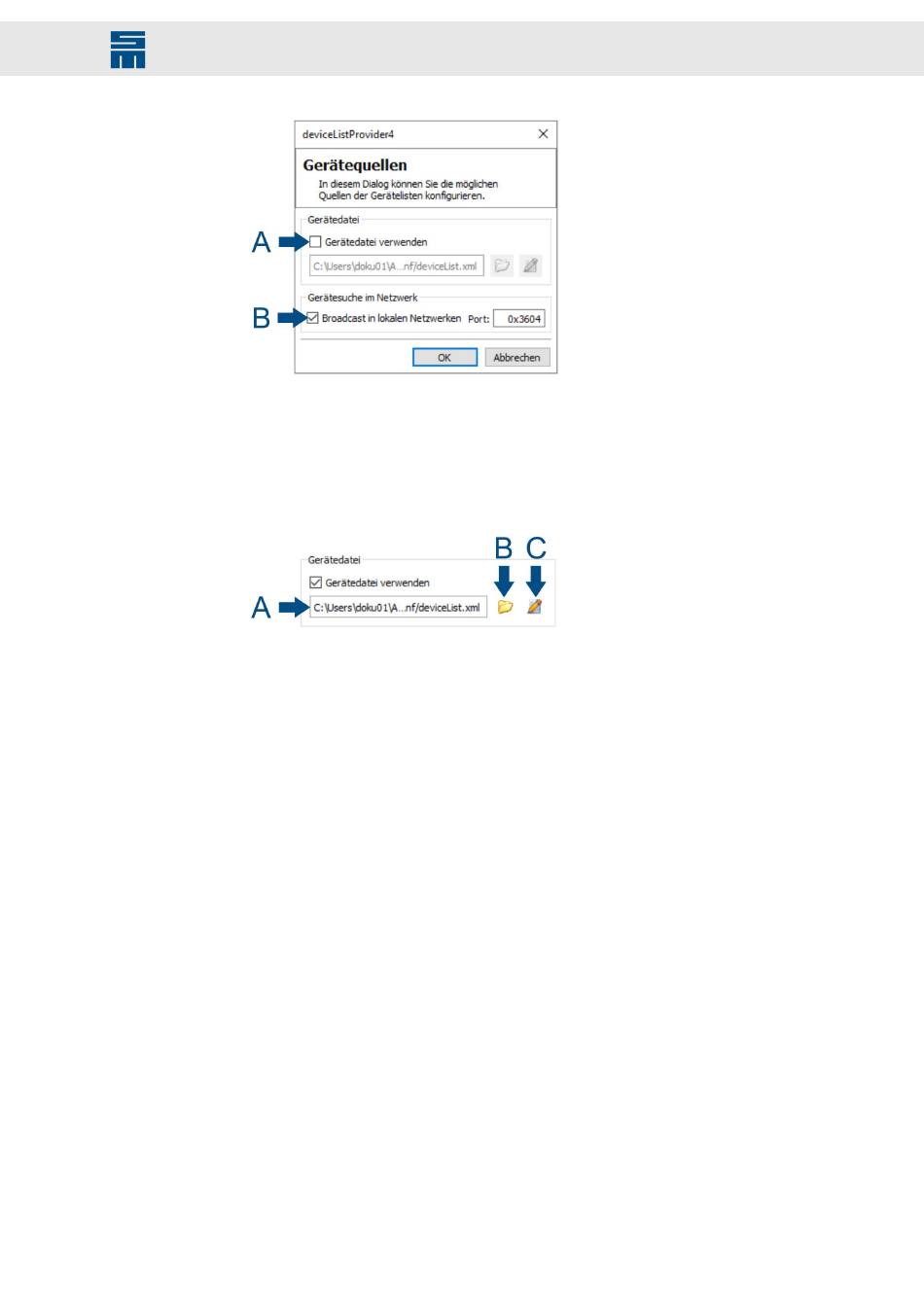

Abb. 24: Gerätequellen auswählen
– B: Die Checkbox „Broadcast in lokalen Netzwerken" sollte immer aktiviert sein.
Dadurch werden die SD4x-Antriebe im eigenen Subnetz automatisch gefunden.
– A: Aktivieren Sie die Checkbox „Gerätedatei verwenden", wenn SD4x-Antriebe
in anderen Subnetzen angesprochen werden sollen.
3.
Legen Sie nun die Gerätedatei an.
Abb. 25: Gerätedatei anlegen
– A: In diesem Textfeld steht der Dateiname mit Pfad für die Gerätedatei. Die Datei
muss noch nicht existieren, denn sie kann bei der ersten Aktion angelegt wer-
den. Ein Default-Pfad ist eingestellt.
– B: Klicken Sie diese Schaltfläche, wenn Sie den Dateinamen/-pfad ändern
möchten. Falls die ausgewählte Datei noch nicht existiert, wird nachgefragt, ob
sie angelegt werden soll.
– C: Klicken Sie diese Schaltfläche, um die Geräteliste zu bearbeiten. Falls die
ausgewählte Datei noch nicht existiert, bestätigen Sie die Nachfrage, ob sie an-
gelegt werden soll.
4.
Bearbeiten Sie die Geräteliste in dem folgenden Dialog:
Drive Controller SD4x - Ethernet-Konfiguration
Ausführliche Beschreibung
23
