SIEB & MEYER SD4 Serie Konfiguration Seite 14

Ausführliche Beschreibung
Fazit: Die Subnetzmaske muss immer korrekt angegebenen werden. Die Adresse
10.20.30.40/16 (Maske 255.255.0.0) unterscheidet sich zum Beispiel von der Adresse
10.20.30.40/24 (Maske 255.255.255.0). Im ersten Fall handelt es sich um das Gerät
0.0.30.40 im Subnetz 10.20.0.0 und im zweiten Fall handelt es sich um das Gerät
0.0.0.40 im Subnetz 10.20.30.0.
Default-Gateway
Das Default-Gateway ist die Adresse des Routers, über den andere Netzwerke erreicht
werden. Das Prinzip ist wie folgt:
▶
Wenn sich eine Ziel-IP-Adresse im eigenen Subnetz befindet, wird das Netzwerk-
telegramm direkt an das Ziel gesendet.
▶
Wenn die Ziel-IP-Adresse zu einem anderen Subnetz gehört, wird das Telegramm
an das Default-Gateway gesendet, damit dieses es weiterleiten kann.
2.2 deviceListProvider4
Der deviceListProvider4 ist ein Hilfsprogramm, dass SD4x-Antriebe im Netzwerk findet.
Das Programm stellt der drivemaster4-Software sowie andere Applikationen eine Liste
der zurzeit online verfügbaren SD4x-Antriebe per TCP zur Verfügung. Die drivemaster4-
Software und auch die anderen Applikationen kommunizieren mit den SD4x-Antrieben
direkt per UDP.

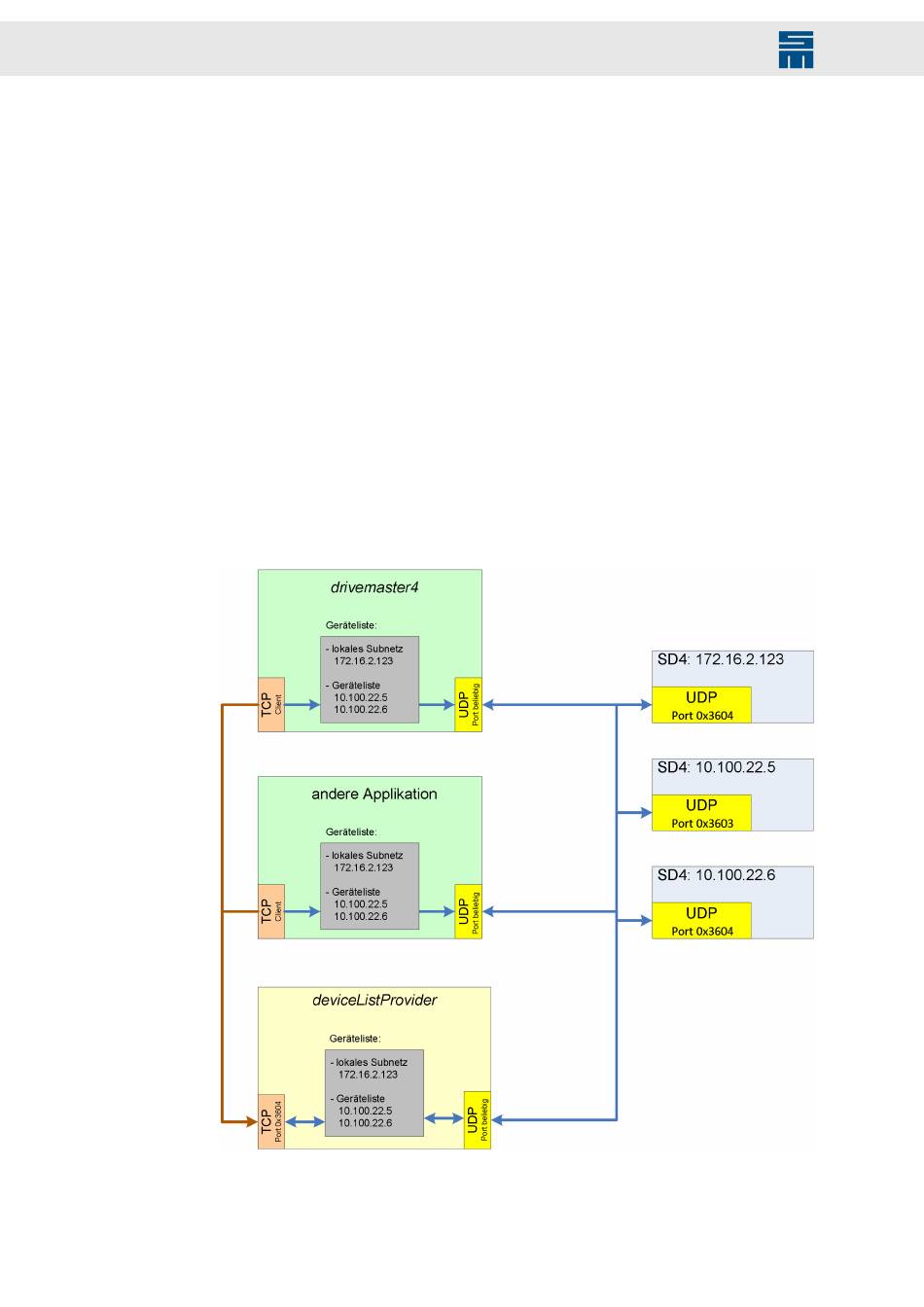

Abb. 13: Weitergabe der Geräteliste durch den deviceListProvider4
14 Drive Controller SD4x - Ethernet-Konfiguration
