Schnellstart
Hierfür wählen Sie in der Software drivemaster4 den Adressmodus 0: Automatisch
(DHCP-Client):

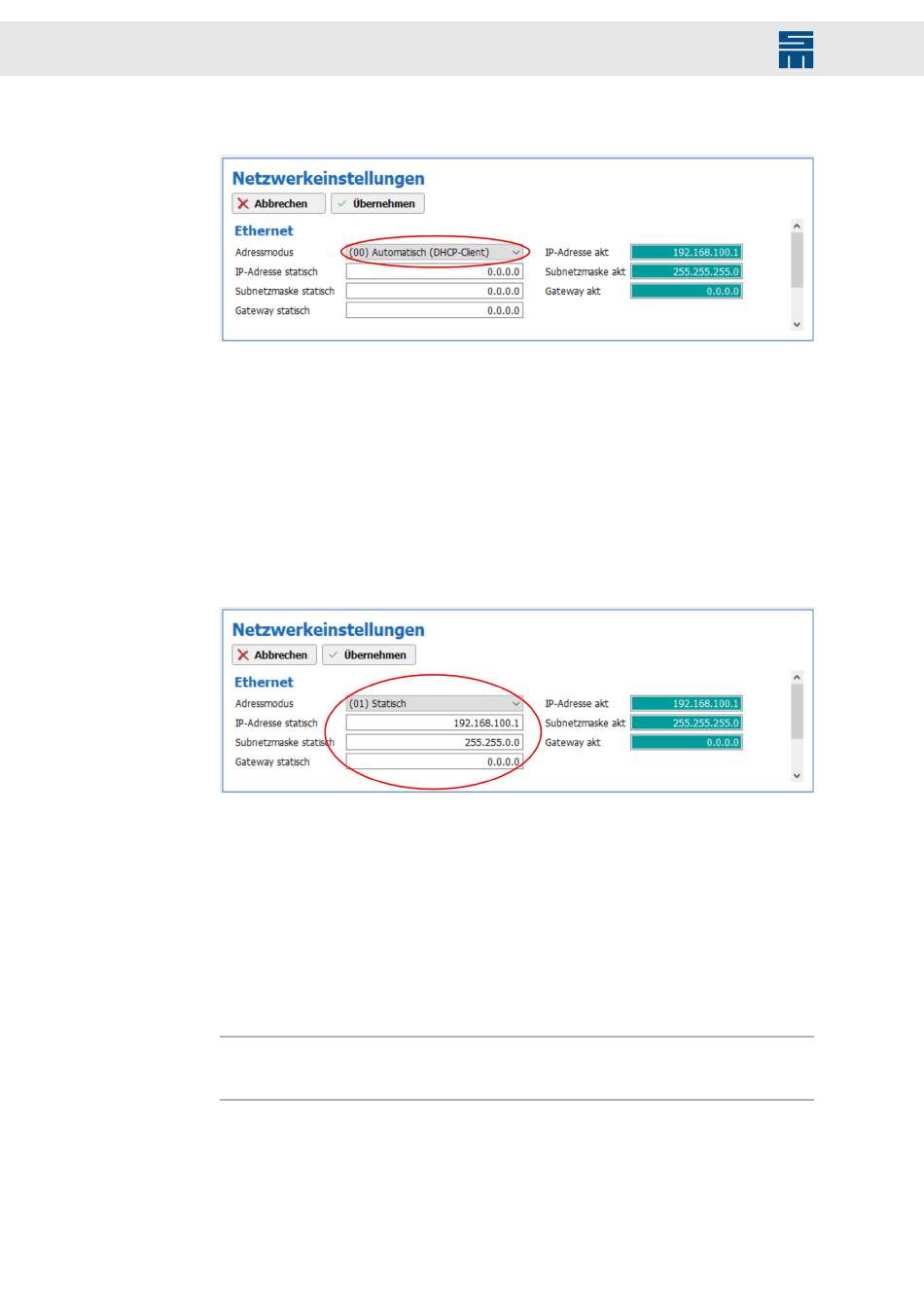

Abb. 9: Adressmodus 0: Automatisch (DHCP-Client)
Weitere Einstellungen sind nicht erforderlich.
1.5.2 Adressmodus 1: Statisch
Wenn es keinen DHCP-Server im Netzwerk gibt oder wenn Sie die IP-Adresse des
SD4x-Antriebs selbst vergeben möchten, dann wählen sie den Adressmodus 1: Sta-
tisch.
Sie müssen dann die IP-Adresse, die Subnetzmaske und das Standard-Gateway ein-
tragen. Die für Ihr Netzwerk gültigen Werte erhalten Sie von Ihrem Netzwerkadminis-
trator.
Abb. 10: Adressmodus 1: Statisch
Die rechts angezeigten aktuellen Werte entsprechen dann den eingegebenen Werten.
1.5.3 Adressmodus 2: Statisch + Adresswahlschalter
Der Adressmodus
Adressmodus 1: Statisch, aber zusätzlich wird die Einstellung des Adresswahlschal-
ters am SD4x-Antrieb zum letzten Byte der IP-Adresse addiert. Bei Multi-Achs-Anwen-
dungen können dadurch alle Antriebe gleich parametriert werden, da sich die IP-Adres-
sen aus den verschiedenen Positionen der Adresswahlschalter ergeben.
Hinweis
Nicht alle SD4x-Antriebe besitzen einen Adresswahlschalter. Bei SD4x-Antrieben ohne
Adresswahlschalter sind die Adressmodi 1 und 2 identisch.
