MONTAGE VON ZUBEHÖR
106
Externes Steuergerät - Einrichtung programmierbarer, digitaler
Eingabebetrieb
Wenn Sie abhängig vom externen Digitaleingang (EIN / AUS) steuern müssen, schließen Sie das
mitgelieferte Kabel an die Platine des Innengerätes (CN_EXT).
Befolgen Sie die nachstehenden Verfahren vom Schritt 1 bis Schritt 4.
Schritt 1. Überprüfen Sie, ob das Gerät ausgeschaltet ist.
Schritt 2. Demontieren Sie die Frontabdeckung des Innengerätes.
Schritt 3. Schließen Sie den externen Regler vollständig an die Leiterplatte (CN_EXT) an.
Schritt 4. Verbinden Sie das Kabel mit dem Installationsteil im Feld.

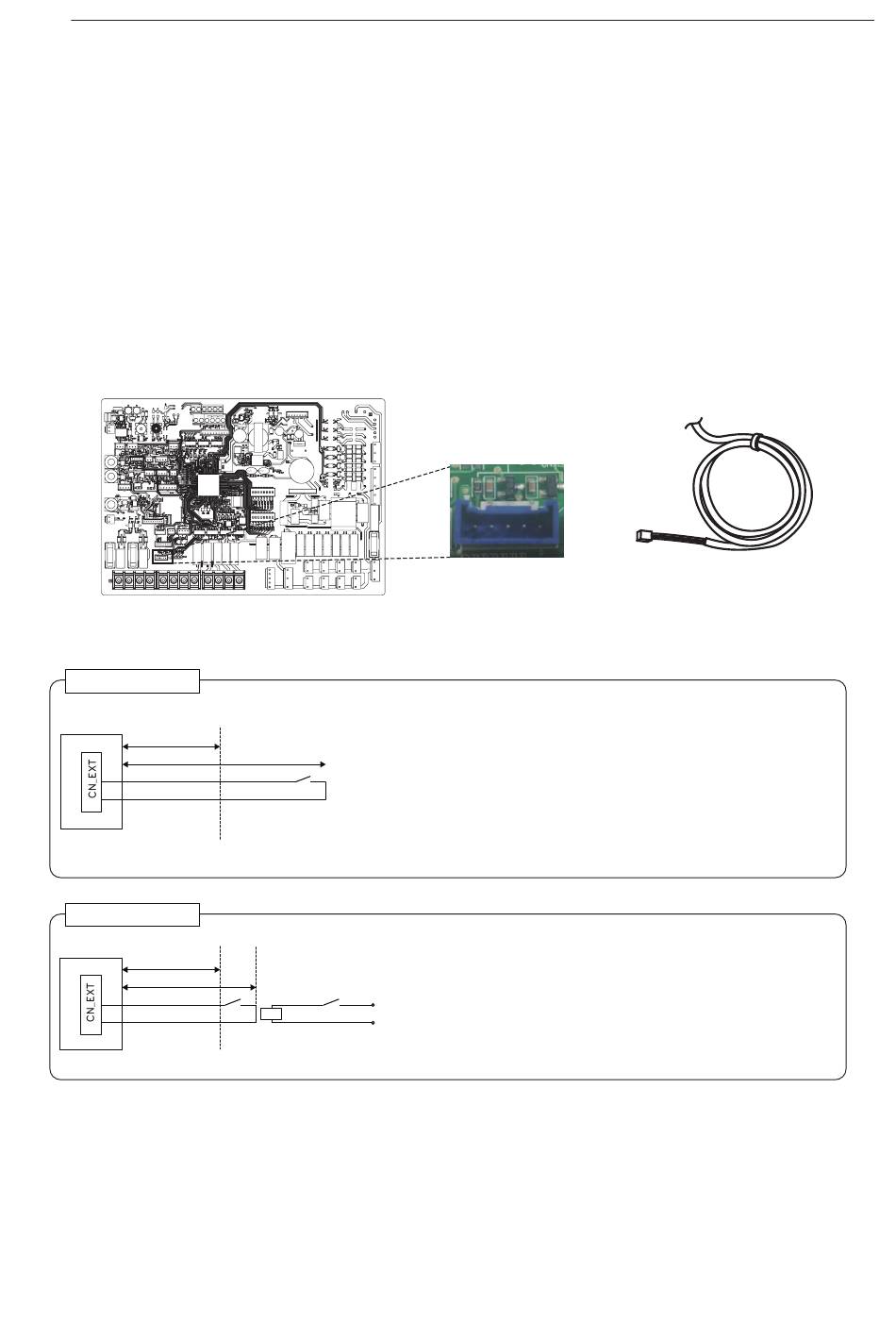

Innen-PCB
Beispiel #1
Inneneinheit
0.5 m
PCB
Lieferumfang
Beispiel #2
Inneneinheit
0.5 m
PCB
Max 10 m
Lieferumfang
Max 10 m
SW
Feldinstallation
Teil
Relaisschaltung
Stromversorgung
X
SW
X
Relais
Feldinstallation Teil
CN_EXT
• SW : Einpoliger Schalter
- Wählen Sie ein Teil mit Kontakten für extrem niedrige
Stromstärken
- DC 5 V ~ 12 V wird an der Kontaktstelle verwendet
- Die Schaltlast beträgt ca. 0.5 ~ 1 mA
• Steuerkabel
- Kabeldurchmesser: 22 bis 26 AWG
- Verlängern Sie das Kabel nicht mehr als 10 Meter
• X : Relais (ein Kontaktpunkt, fest DC 0.5 ~ 1 mA)
• SW : Abstand EIN/AUS-Schalter
• Steuerkabel (Innengerät zu Relaisstromkreis)
- Kabeldurchmesser: 22 bis 26 AWG
- Verlängern Sie das Kabel nicht mehr als 10 Meter
Adapterkabel
*Geliefertes Teil
