Pufferspeicher-Temperatursensor
Wenn ein großer Pufferspeicher parallel zur Wärmepumpe angeschlossen ist, kann ein separater
Sensor an den PCB-Anschluss TB_SENSOR/BUFFER angeschlossen werden.
Zur Messung der Temperatur im Pufferspeicher oder am Vorlauf des Sekundär-Kreises.
Folglich wird die gewünschte Zielwassertemperatur (wie vom Benutzer eingestellt oder durch
eine wetterabhängige Funktion definiert) mit der Temperatur des Pufferspeichers verglichen.
So verdrahten Sie den Pufferspeicher-Fühler

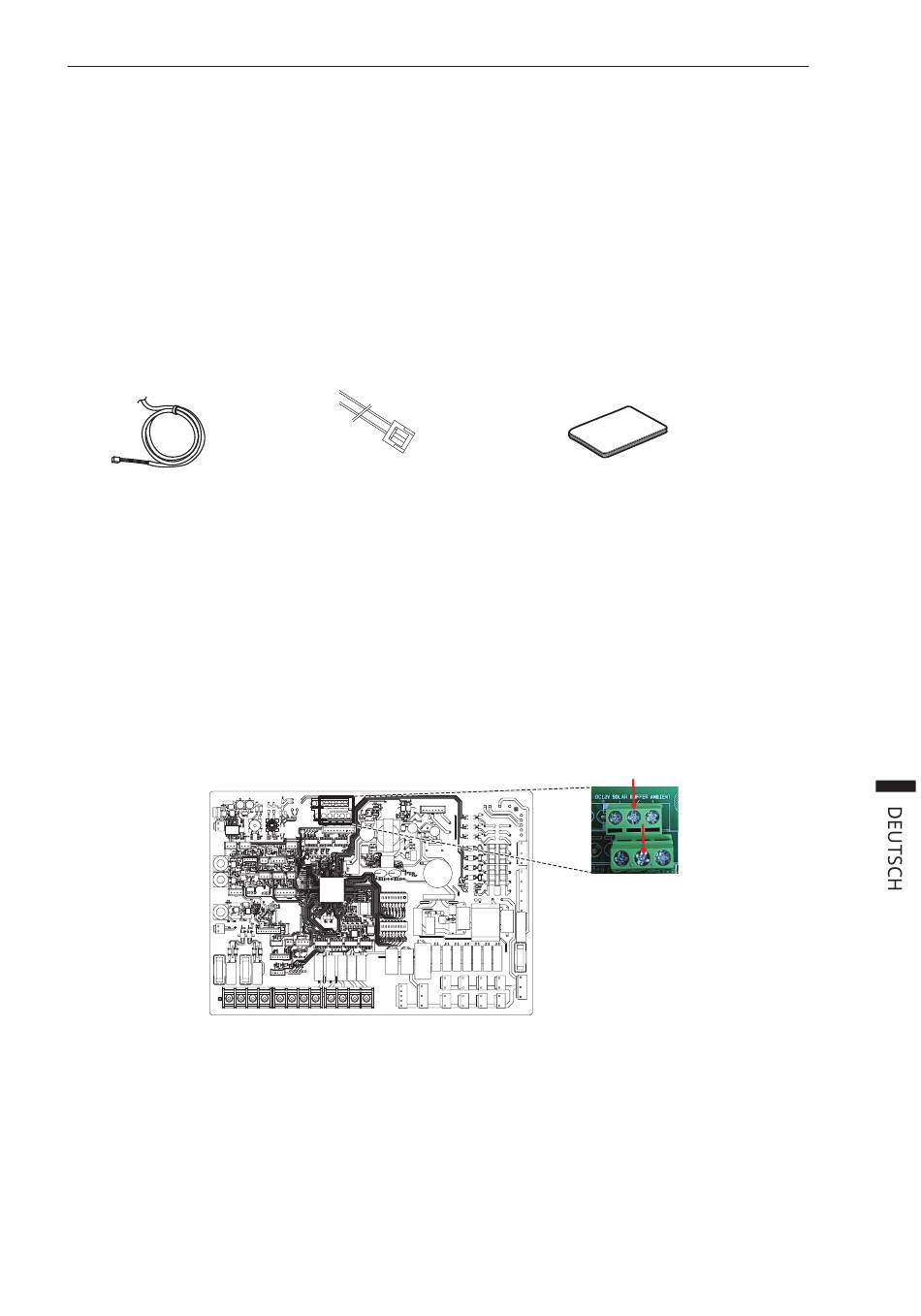

[Teile des Puffertank-Temperatursensors]
Pufferspeicher-Sensor
Befolgen Sie die nachstehenden Schritte 1 bis 5.
Schritt 1. Überprüfen Sie, ob das Gerät ausgeschaltet ist.
Schritt 2. Demontieren Sie die Frontabdeckung des Innengerätes und lokalisieren Sie den
Steuerkasten.
Schritt 3. Schließen sie die beiden Adern des Verbindungskabels wie unten beschrieben an der
Platinenklemme (TB_SENSOR / BUFFER) an.
Schritt 4. Pufferspeicher-Fühler am Stecker des Verbindungskabels anschließen.
Schritt 5. Installieren Sie den Pufferspeicher-Temperaturfühler im oder am Speicher.
Steckkontakt/
Adapter anschließen
Innen-PCB
