Mehrere Compact Power Lightsets (DMX-Steuerung)
1. Die Effektbeleuchtung an einer stabilen Traverse befestigen.
mindestens 1 Meter an allen Seiten freilassen.
2.
Benutzen Sie immer ein Sicherheitskabel (Bestellnummer 70140 / 70141).
3. Nutzen Sie ein 3-p XLR-Kabel für den Anschluss der Compact Power Lightsets und anderer Geräte.
Belegung des XLR-Anschlusses
DMX-OUTPUT
XLR-Montagebuchse:
Die Umwandlung der Controller-Leitung von 3-polig und 5-polig (Stecker und Buchse)
5-polig Canon (Buchse)
Pol 1: ERDE (Schirm)
Pol 2: Signal (-)
Pol 3: Signal (+)
Pol 4: N/C
Pol 5: N/C
3-polig Canon (Buchse)
Pol 1: ERDE (Schirm)
Pol 2: Signal (-)
Pol 3: Signal (+)
4. Verbinden Sie die Einheit wie in (Abb. 3) gezeigt, schließen Sie ein DMX-Signalkabel von der DMX "Out"-
Buchse des ersten Gerätes an die "In"-Buchse des zweiten Gerätes an. Wiederholen Sie diesen
Vorgang, um auch das zweite, dritte und vierte Gerät anzuschließen.
5. Beginnen Sie mit der Stromversorgung: Stecken Sie die Stromkabel in die IEC-Buchsen aller Geräte,
stecken Sie dann das andere Ende des Stromkabels in eine geeignete Steckdose, beginnend beim
ersten Gerät.
Schalten Sie die Stromversorgung erst ein, wenn das gesamte System eingerichtet und richtig
angeschlossen wurde.
Hinweis: Schließen Sie alle Kabel an, bevor Sie mit der Stromversorgung beginnen.
1 – Erde
2 – Signal (-)
3 – Signal (+)
Mehrere Compact Power Lightsets DMX-Einrichtung
Für eine ausreichende Luftzirkulation
XLR-Montagestecker:
8
DMX-Input
1 – Erde
2 – Signal (-)
3 – Signal (+)
3-polig Canon (Stecker)
Pol 1: ERDE (Schirm)
Pol 2: Signal (-)
Pol 3: Signal (+)
5-polig Canon (Stecker)
Pol 1: ERDE (Schirm)
Pol 2: Signal (-)
Pol 3: Signal (+)
Pol 4: N/C
Pol 5: N/C

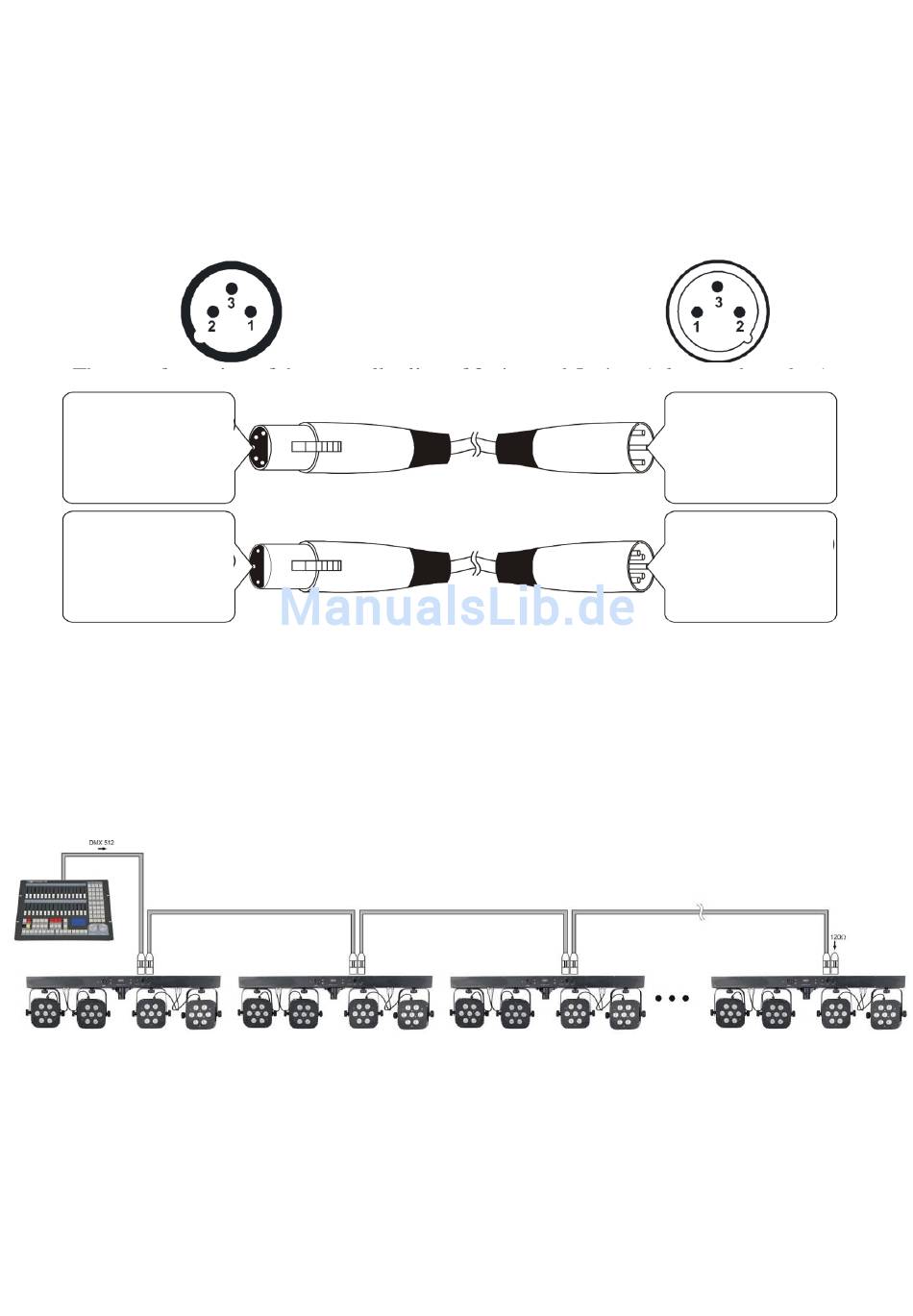

Abb. 3
