Systeem beschrijving

Radiaal ventilator.
De ventilatoren van Dustcontrol zijn radiale ventilatoren.
De luchtinvoer wordt aangezogen via het midden van
het wiel van de ventilator en via de ventilatorhuisvesting
gedwongen naar de uitlaat door middel van de middel-
puntvliedende kracht.
Directe aandrijving
De ventilatoren worden direct aangedreven door onder-
houdsvrij motoren.
Op aanvraag zijn er smeerpunten beschikbaar op de mo-
tor, dit kunt u aangeven bij uw bestelling.

Technische Gegevens

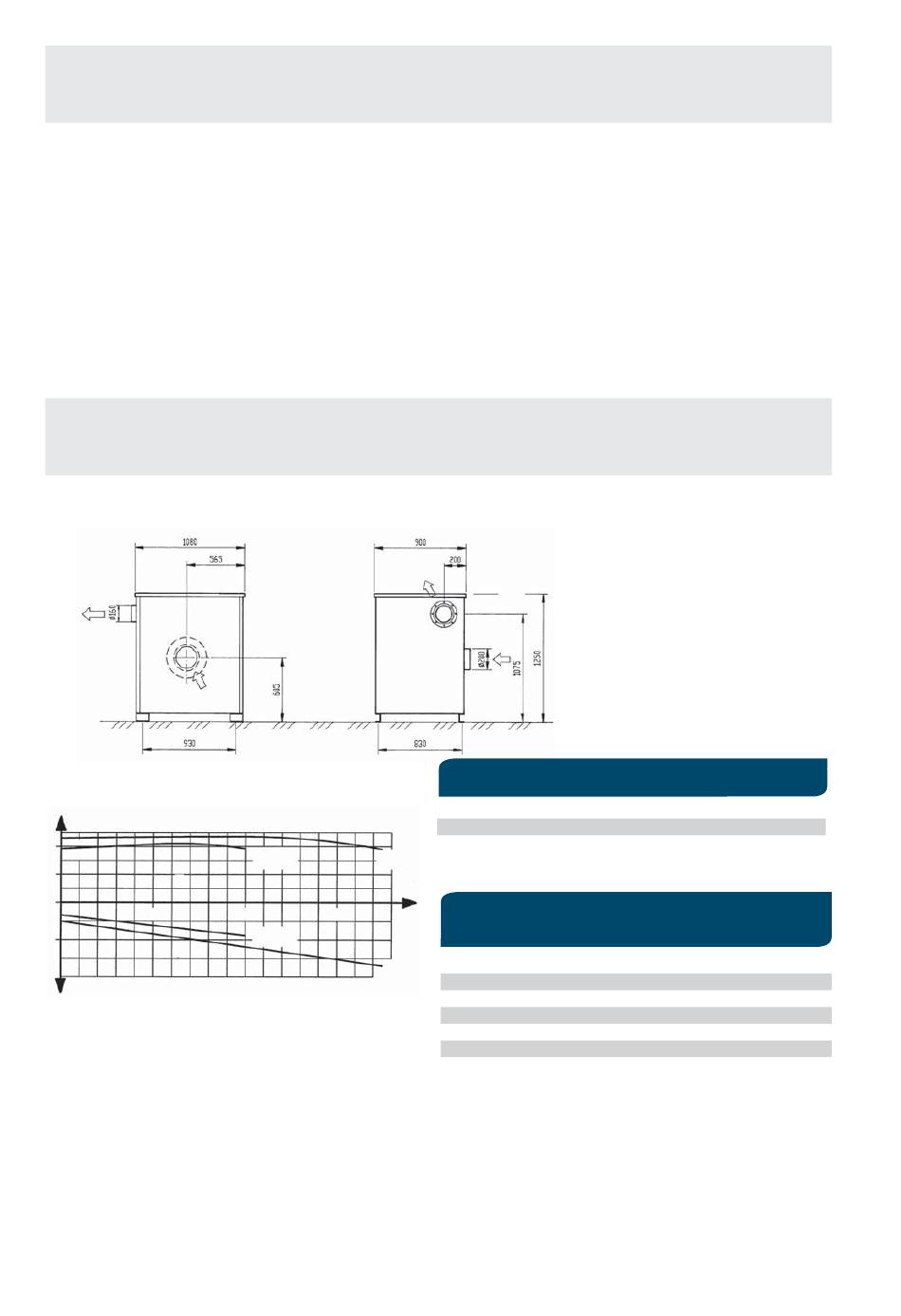

Afmetingen:
Capaciteit en het energieverbruik
kPa Pu
8
4
0
1000
10
20
kW P
Figuur toont de beschikbare capaciteit in een afzuigsysteem.
De capaciteit curven zijn gemeten en zijn empirisch vermeld.
Uitlaatdruk verliezen van een normale stopcontact (geluid-
demper, back-fl ow klep / bocht) zijn verwerkt in de curve.
Extra apparatuur zoals een diff user kan resulteren in een ver-
hoogde druk verlies en moet in aanmerking worden genomen.
Aangegeven lucht-stromen zijn voor standaard lucht (101,3
kPa @ 20 ° C).
De vermelde curves zijn voor negatieve toepassing, zijn
alle aangegeven druk verondersteld te zijn dan de relatieve
atmosferische druk op zeeniveau. Deze apparaten kunnen
ook gebruikt worden voor positieve druk aanvraag en zal een
groter drukverschil.
RAF 1600 RAF 2500
Q
2000 3000
m
RAF 1600
RAF 2500
RAF 1600/2500 - 26
Demping
De ventilator is uitgerust met trillingsdempers met een
hoge kwaliteit geluidsisolatie.
Aanvullend kan op aanvraag extra demping aangebracht
worden op de uitlaat, dit kunt u aangeven bij uw bestel-
ling.
Onderhoudsvrij
De ventilator is onderhoudsvrij behalve als u gebruik
maakt van extra smeerpunten op de motor. In dat geval
wordt u geacht de noodzakelijke richtlijnen van de fabri-
kant te volgen.
PART NO. Hz
400 V 50 112000
230 V 50 112002
460 V UUS/CAN 60 112007
TECHNISCHE GEGEVENS
3
/h
50Hz
Omwentelingen rpm 3000
Gewicht ca kg
Onderdruk kPa
Luchtstroom m 3 /h
Geluidsniveau* dB(A)
Inlaat/Uitlaat mm
* met ingebouwde demper, 1 m.
RAF 1600 RAF 2500
7,5 kW 112100
7,5 kW 112102
10 HP 112107
RAF 1600 RAF 2500
60Hz 50Hz
3600 3000
290 330
7.7 9.3
2000 3500
68 70
200/160 200/160
Part No 9053/9054
15 kW
15 kW
20 HP
60Hz
3600
