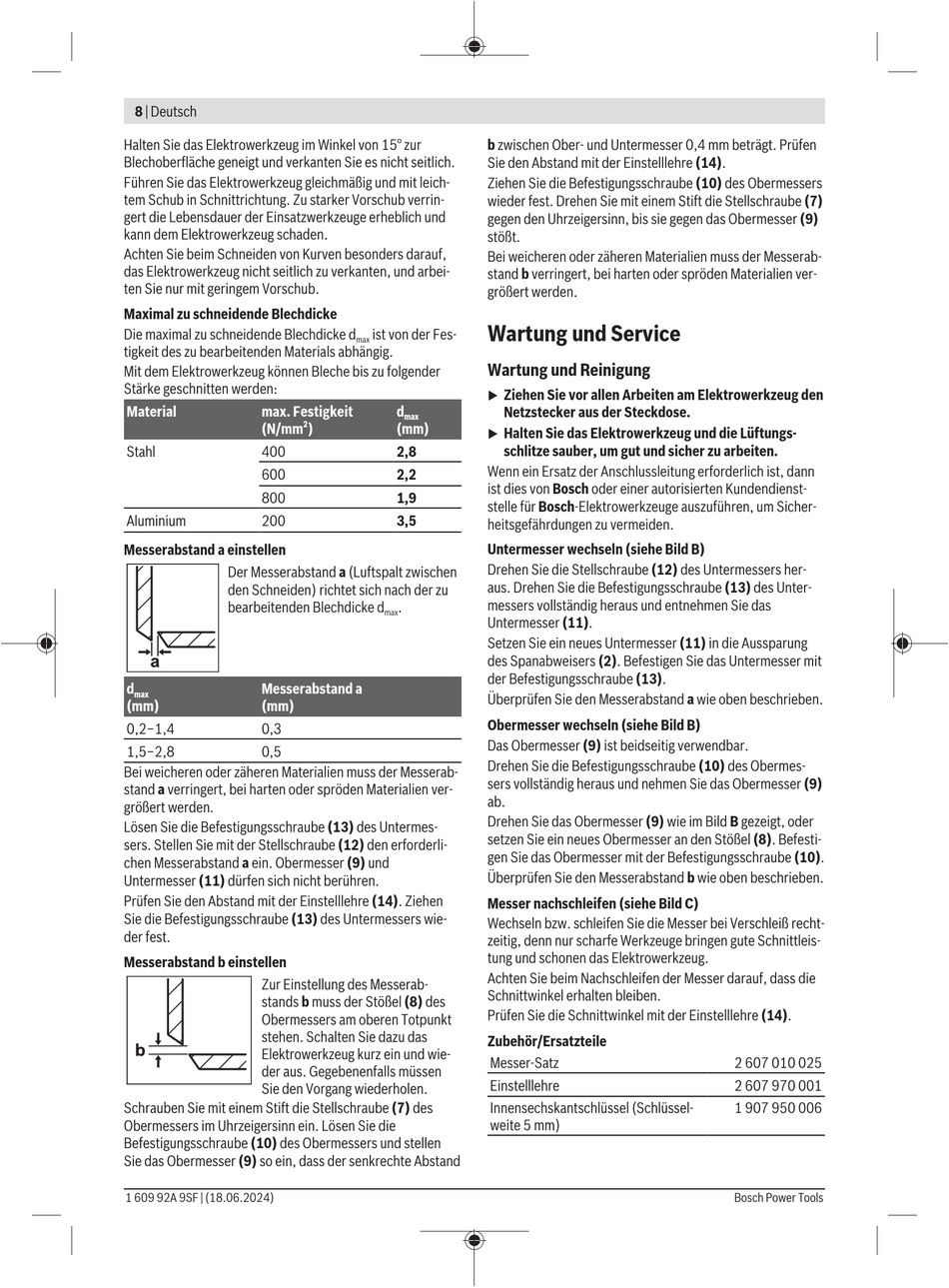

Bosch GSC 2,8 Professional Originalbetriebsanleitung Seite 8

8 | Deutsch
Halten Sie das Elektrowerkzeug im Winkel von 15° zur
Blechoberfläche geneigt und verkanten Sie es nicht seitlich.
Führen Sie das Elektrowerkzeug gleichmäßig und mit leich-
tem Schub in Schnittrichtung. Zu starker Vorschub verrin-
gert die Lebensdauer der Einsatzwerkzeuge erheblich und
kann dem Elektrowerkzeug schaden.
Achten Sie beim Schneiden von Kurven besonders darauf,
das Elektrowerkzeug nicht seitlich zu verkanten, und arbei-
ten Sie nur mit geringem Vorschub.
Maximal zu schneidende Blechdicke
Die maximal zu schneidende Blechdicke d
tigkeit des zu bearbeitenden Materials abhängig.
Mit dem Elektrowerkzeug können Bleche bis zu folgender
Stärke geschnitten werden:
Material max. Festigkeit
(N/mm
Stahl 400
600
800
Aluminium 200
Messerabstand a einstellen
Der Messerabstand a (Luftspalt zwischen
den Schneiden) richtet sich nach der zu
bearbeitenden Blechdicke d
d Messerabstand a
max
(mm) (mm)
0,2−1,4 0,3
1,5−2,8 0,5
Bei weicheren oder zäheren Materialien muss der Messerab-
stand a verringert, bei harten oder spröden Materialien ver-
größert werden.
Lösen Sie die Befestigungsschraube (13) des Untermes-
sers. Stellen Sie mit der Stellschraube (12) den erforderli-
chen Messerabstand a ein. Obermesser (9) und
Untermesser (11) dürfen sich nicht berühren.
Prüfen Sie den Abstand mit der Einstelllehre (14). Ziehen
Sie die Befestigungsschraube (13) des Untermessers wie-
der fest.
Messerabstand b einstellen
Zur Einstellung des Messerab-
stands b muss der Stößel (8) des
Obermessers am oberen Totpunkt
stehen. Schalten Sie dazu das
Elektrowerkzeug kurz ein und wie-
der aus. Gegebenenfalls müssen
Sie den Vorgang wiederholen.
Schrauben Sie mit einem Stift die Stellschraube (7) des
Obermessers im Uhrzeigersinn ein. Lösen Sie die
Befestigungsschraube (10) des Obermessers und stellen
Sie das Obermesser (9) so ein, dass der senkrechte Abstand
1 609 92A 9SF | (18.06.2024)
ist von der Fes-
max
d
max
2
) (mm)
2,8
2,2
1,9
3,5
.
max
b zwischen Ober- und Untermesser 0,4 mm beträgt. Prüfen
Sie den Abstand mit der Einstelllehre (14).
Ziehen Sie die Befestigungsschraube (10) des Obermessers
wieder fest. Drehen Sie mit einem Stift die Stellschraube (7)
gegen den Uhrzeigersinn, bis sie gegen das Obermesser (9)
stößt.
Bei weicheren oder zäheren Materialien muss der Messerab-
stand b verringert, bei harten oder spröden Materialien ver-
größert werden.
Wartung und Service
Wartung und Reinigung
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
u
Netzstecker aus der Steckdose.
Halten Sie das Elektrowerkzeug und die Lüftungs-
u
schlitze sauber, um gut und sicher zu arbeiten.
Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann
ist dies von Bosch oder einer autorisierten Kundendienst-
stelle für Bosch-Elektrowerkzeuge auszuführen, um Sicher-
heitsgefährdungen zu vermeiden.
Untermesser wechseln (siehe Bild B)
Drehen Sie die Stellschraube (12) des Untermessers her-
aus. Drehen Sie die Befestigungsschraube (13) des Unter-
messers vollständig heraus und entnehmen Sie das
Untermesser (11).
Setzen Sie ein neues Untermesser (11) in die Aussparung
des Spanabweisers (2). Befestigen Sie das Untermesser mit
der Befestigungsschraube (13).
Überprüfen Sie den Messerabstand a wie oben beschrieben.
Obermesser wechseln (siehe Bild B)
Das Obermesser (9) ist beidseitig verwendbar.
Drehen Sie die Befestigungsschraube (10) des Obermes-
sers vollständig heraus und nehmen Sie das Obermesser (9)
ab.
Drehen Sie das Obermesser (9) wie im Bild B gezeigt, oder
setzen Sie ein neues Obermesser an den Stößel (8). Befesti-
gen Sie das Obermesser mit der Befestigungsschraube (10).
Überprüfen Sie den Messerabstand b wie oben beschrieben.
Messer nachschleifen (siehe Bild C)
Wechseln bzw. schleifen Sie die Messer bei Verschleiß recht-
zeitig, denn nur scharfe Werkzeuge bringen gute Schnittleis-
tung und schonen das Elektrowerkzeug.
Achten Sie beim Nachschleifen der Messer darauf, dass die
Schnittwinkel erhalten bleiben.
Prüfen Sie die Schnittwinkel mit der Einstelllehre (14).
Zubehör/Ersatzteile
Messer-Satz
Einstelllehre
Innensechskantschlüssel (Schlüssel-
weite 5 mm)
2 607 010 025
2 607 970 001
1 907 950 006
