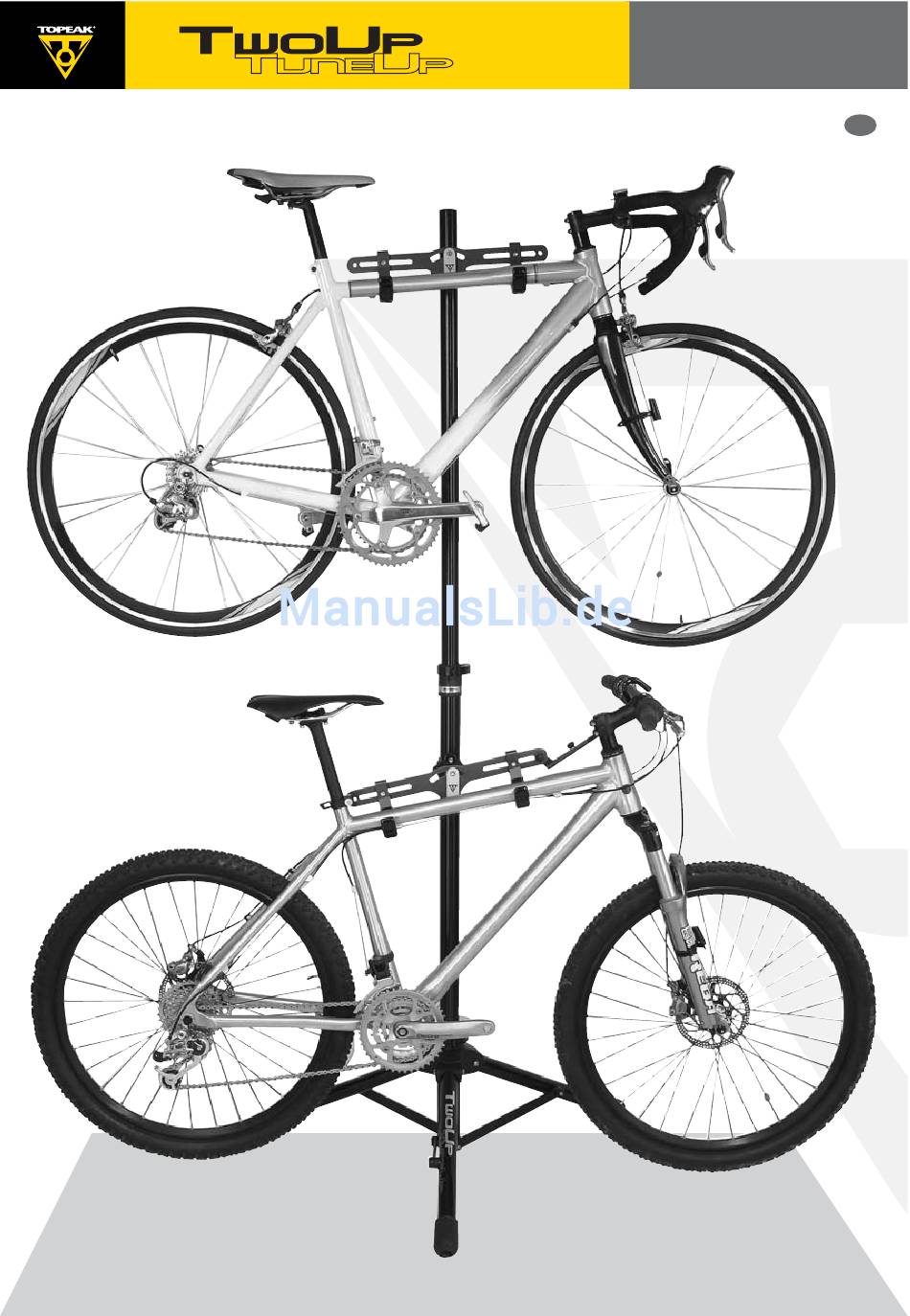

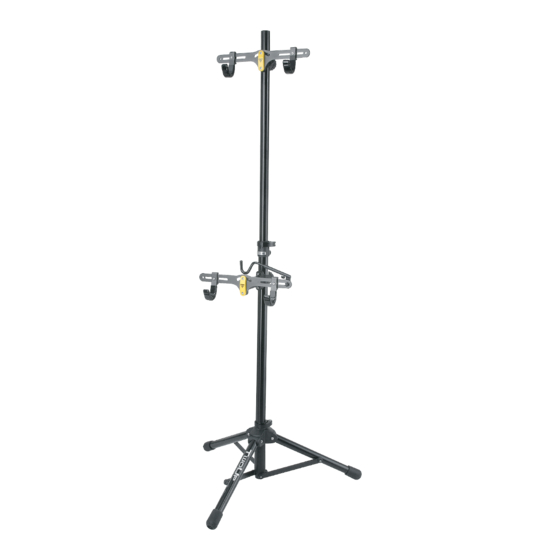

- Seite 1 Bedienungsanleitung Bike Stand...
-
Seite 2: Inhaltsverzeichnis
8-4a 8-4b Max. Höhe 214 cm EINZELTEILE NAME ANZ. Hakenadapter (Ø 38,1 mm) 1-1 Hakenaufnahme 1-2 Feststellknopf Teleskop-Stange Schnellspanner Hakenadapter (Ø 44,0 mm) 4-1 Hakenaufnahme 4-2 Feststellknopf Verlängerungsarm-Einheit 5-1 Verlängerungsarm 5-2 M6 x 1,0 mm x 20L Schraube 2 Hauptrohr Stativ Hakeneinheit 8-1 Haken... - Seite 3 AUFBAU AUSRICHTEN DES STATIVS Hinweis: Breiten Sie die Standfüße des Stativs vollständig aus um eine bestmögliche Standfestigkeit zu erlangen. M6 x 1,0 mm x 20L Hinweis: Montieren Sie den Verlängerungsarm ausschließlich am Hauptrohr. Die Ausrichtung sollte in einer Linie mit einem der Standfüße erfolgen.
-
Seite 4: Hakenadapter (Ø 38,1 Mm)
AUFBAU MONTAGE DES HAKENS AM HAKENADAPTER M6 x 1,0 mm x 20L (für Teleskopstange) M6 x 1,0 mm x 20L (für Hauptrohr) M6 x 1,0 mm x 20L M6 x 1,0 mm x 20L 5 mm Innensechskant 5 mm Innensechskant Repair &... -
Seite 5: Schnellspanner
AUFBAU EINSTELLEN DER HAKENEINHEIT EINSTELLEN DER HAKENPOSITION 5 mm Innensechskant EINSTELLEN DER HORIZONTALEN AUSRICHTUNG Hinweis: Verwenden Sie den 30˚ 5 mm Innensechskant um, falls nötig, die Schraube des Schnellspanners zu lösen. 5 mm Innensechskant Empfohlener Anzugsdrehmoment EINSTELLEN DER HÖHE 3 Nm Lösen Feststellen 360°... - Seite 6 AUFBAU MONTAGE DER LENKERFIXIERUNG AN DER UNTEREN HAKENEINHEIT MONTAGE DER LENKERFIXIERUNG EINSTELLEN DER LENKERFIXIERUNG Feststellen Lösen Lösen Feststellen Repair & storage solutions Bike Stand...
- Seite 7 TUNE UP Der TwoUp TuneUp kann sowohl als Reparatur- als auch als Ausstellungsständer Hinweis: verwendet werden. Lassen Sie das Hinterrad Entfernen Sie des Fahrrads niemals mit hohen auf den Umdrehungen laufen und vermeiden Sie ein höheren Haken schnelles Zupacken der Hinterradbremse, hängende...
-
Seite 8: Verlängerungsarm
TW010-SP03 (für Hauptrohr) Topeak Produkte sind ausschließlich in gut sortierten Fahrradläden erhältlich. Bitte nehmen Sie Kontakt mit Ihrem näheren Topeak Händler auf, um offene Fragen zu klären. Für Kunden in Deutschland, Tel. 0 26 30-95 52-0 / Homepage: www.topeak.de M-TW010-D 7/09 Copyright ©...
