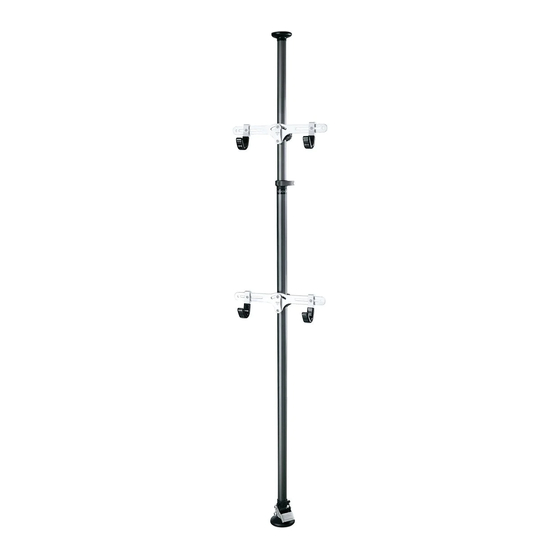

Verwandte Anleitungen für Topeak DUAL-TOUCH
Inhaltszusammenfassung für Topeak DUAL-TOUCH

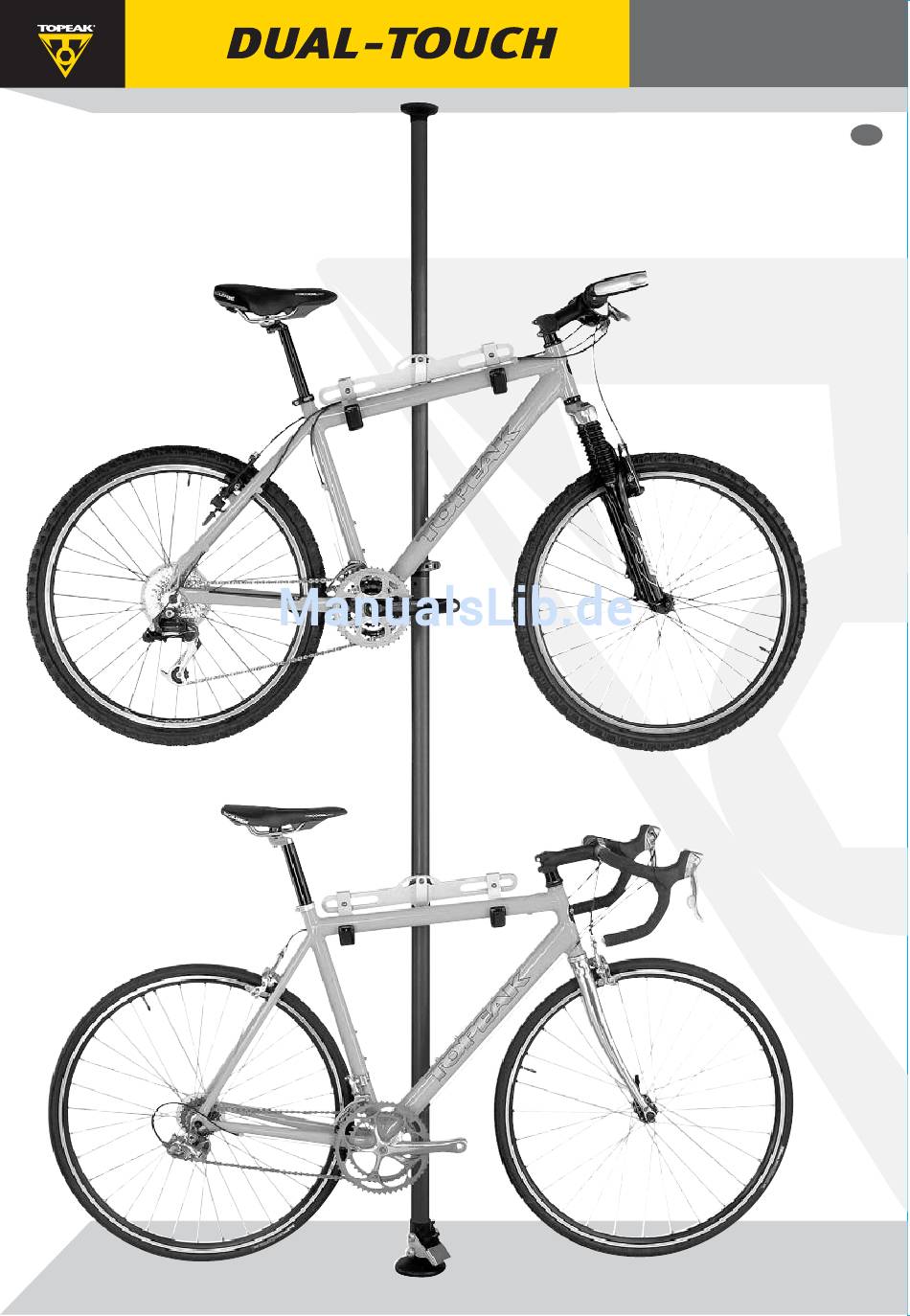

- Seite 1 Bedienungsanleitung Art no. TW004...
- Seite 2 INHALTSVERZEICHNIS ZUBEHÖRLISTE ........S.2 ERSTAUFBAU ........S.3-5 ABBAU ..........WIEDERAUFBAU ........S.7 WARNHINWEISE ........S.8 10-3 10-1 10-2 10-5 10-5 10-4 ÜBERSICHT NAME ANZ. Oberer Deckengummi Teleskopstange Hakenadapter (ø38,1 mm) 3-1 Hakenaufnahme 3-2 Befestigungsknopf Schnellspannhhebel Hakenadapter (ø44,0 mm) 5-1 Hakenaufnahme 5-2 Befestigungsknopf Hauptrohr Entriegelung...
-
Seite 3: Eingeschränkte Haftung
SICHERHEITSHINWEISE 1. Diese Bedienungsanleitung bietet eine genaue Anleitung und Hinweise zur Verwendung des Dual-Touch Stands. Sollten jene falsch umgesetzt oder missachtet werden, so kann dies zum Umstürzen des Dual Touch Stands und der darauf befestigten Fahrräder führen. Sachschäden und ernsthafte Verletzungen oder gar Tod können weitere Folgen sein. - Seite 4 Empfohlener Anmerkung: Anzugsdrehmoment Benutzen Sie einen 5 mm Innensechskant, um die lose 3 Nm or 26,5 in-lbs Spannschraube anzuziehen. Befestigen Sie den Dual-Touch, indem Sie die untere Verriegelung niederdrücken. UNTERE VERRIEGELUNG SCHLIEßEN Max. Verschluss- bewegungs- distanz 12mm Repair & storage solutions...
- Seite 5 ERSTAUFBAU MONTAGE DES HAKENS AM HAKENADAPTER lange Schraube M6 x 20L kurze Schrauben M6 x 20L lange Schraube M6 x 20L Innensechskant Innensechskant Repair & storage solutions...
- Seite 6 ERSTAUFBAU HAKEN UND GLEICHGEWICHT EINSTELLEN HAKENPOSITION EINSTELLEN Innensechskant GLEICHGEWICHT EINSTELLEN 30˚ Innensechskant HOHE UND NIEDRIGE POSITION EINSTELLEN lösen fest- ziehen SICHERHEITSHINWEISE Lesen Sie die Montagehinweise sorgfältig durch, bevor Sie den 360˚ ROTATION Ständer aufbauen. Bevor Sie den Ständer verwenden, vergewissern Sie sich über dessen sicheren Stand und ordnungsgemäße Funktion, indem Sie den Ständer voll beladen...
- Seite 7 DEMONTAGE Drücken Sie die Teleskopstange herunter, indem Sie den Schnellspannhebel lösen. Schließen Sie jenen, wenn sich der Deckengummi von der Decke gelöst hat. Entriegeln Sie den Dual-Touch, indem Sie den Knopf an der unteren Verriegelung drücken. UNTERE VERRIEGELUNG LÖSEN Knopf drücken...
- Seite 8 Empfohlener Anmerkung: Benutzen Sie einen 5 mm Innen- Anzugsdrehmoment sechskant, um die lose Spann- 3 Nm or 26,5 in-lbs schraube wieder anzuziehen. Befestigen Sie den Dual-Touch, indem Sie die untere Verriegelung niederdrücken. UNTERE VERRIEGELUNG SCHLIEßEN Max. Verschluss- bewegungs- distanz 12mm...
- Seite 9 Stand in Bewegung zu versetzen. Die Zusatzhakeneinheiten müssen gegenüber den bereits montierten Hakeneinheiten montiert werden. 11. Überprüfen Sie die Stabilität des Dual-Touch Stands, indem Sie ihn vorsichtig hin und her bewegen. Nehmen Sie vorher alle Fahrräder ab. Standfuß und Deckenklemmung dürfen sich im arretierten Zustand nicht bewegen.
