3 Kurzbeschreibung und Technische Daten
Laut dieser Gleichung ist die Durchlässigkeit mit dem Luftvolumen,
welches eine Prüfhülse mit einer Höhe von 1 cm und einem
Querschnitt von 1 cm2 innerhalb einer Minute bei gleichbleibendem
Druck (1 g/cm2) durchströmt, gleich zusetzen.
Bei der Bestimmung der Gasdurchlässigkeit bei Formsand, hat der
Prüfkörper eine Höhe von 5 cm und einen Querschnitt von 19.635
cm2. Der Aufgebrachte Druck beträgt 10 g/cm2. Die ermittelte Durch
strömzeit wird in Sekunden angegeben. Durchströmt die Luft eine 5

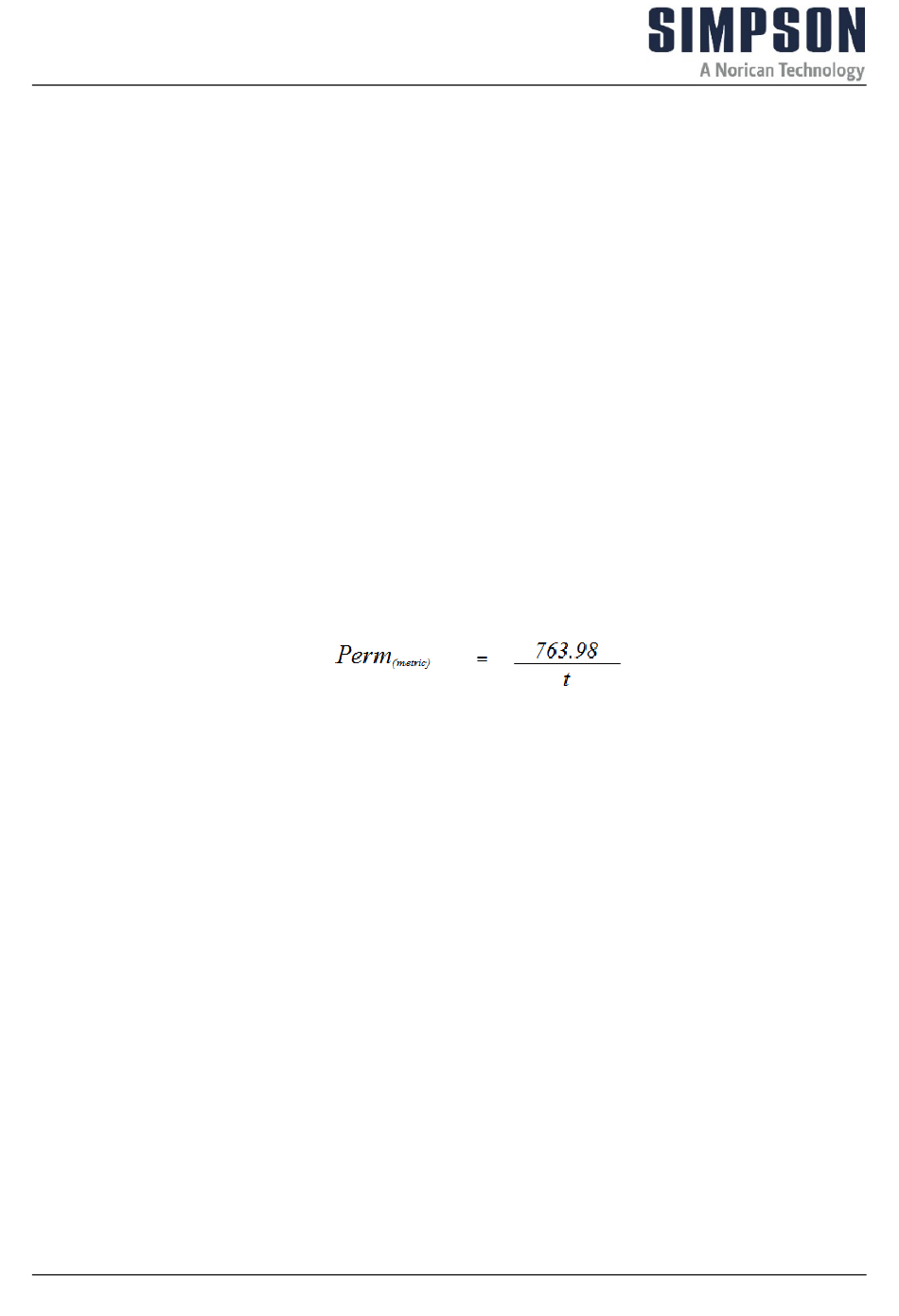

ml-Prüfhülse, verändert sich die Gasdurchlässigkeitsgleichung wie
folgt:
Die kalibrierte Luftmenge wird über zwei Schlitzmarken an der Spindel
erfasst.
vorbeiströmt, startet die Zeitmessung. Strömt die Luft am zweiten
Optokoppler vorbei, wird die Zeitmessung angehalten. Die
Zeitmessung hat eine Genauigkeit von plus/minus 0,05s. Ausgehend
von der gemessenen Zeit ermittelt der Mikroprozessor die
Durchlässigkeit. Die Durchlässigkeitszahl wird auf dem 3-stelligen
Display angezeigt.
Bei Durchlässigkeitszahlen unter 30 liegt die Genauigkeit bei plus/
minus 0,1 Einheiten. Bei Durchlässigkeitszahlen über 30 beträgt die
Genauigkeit plus/minus 1,0 Einheiten.
Es können 1 bis 999 Einheiten angezeigt werden.
Zugunsten einer höheren Messgenauigkeit wird die Durchlässigkeit
Funktion um folgende Parameter korrigiert:
12 Digitales Gasdurchlässigkeit-Prüfgerät
S = Querschnitt des Prüfkörpers
(cm )
2
T = Durchström Zeit in Minuten
Sobald die Luft an der ersten Marke am Optokoppler
