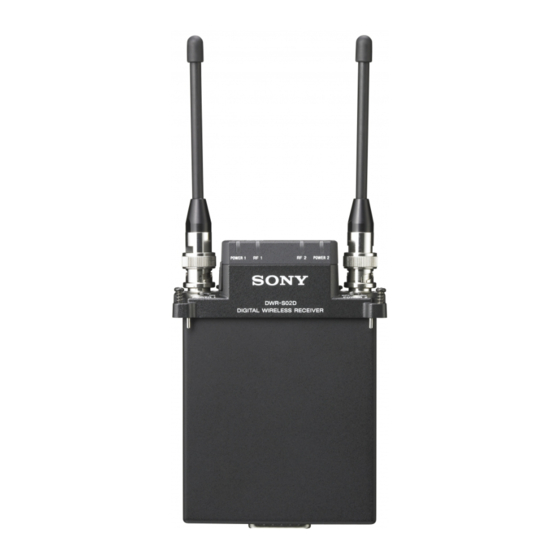

- Seite 1 4-426-169-31 (1) Digital Wireless Receiver Bedienungsanleitung Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf. DWR-S02D © 2012 Sony Corporation...
-
Seite 2: Für Kunden In Europa
Für Kunden in Europa Hiermit erklärt Sony Corporation, dass sich das Gerät DWR-S02D in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Weitere Informationen erhältlich unter: http://www.compliance.sony.de/... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Eigenschaften ......... 5 Beenden des Kennzeichnung der Teile ....6 Synchronisierungssignals Vorbereitung ........8 (WORD SYNC 75ohm) ..18 Anbringen an einen Auswahl von Ausgabe 1 Camcorder ....... 8 (ANALOG OUTPUT1) ..18 Verwendung des drahtlosen Anzeigen der verbrauchten Adapters DWA-01D/F01D ..9 Zeit (TIME) ......18 Einstellung des Einstellung der Helligkeit der... - Seite 4 Menü TX (virtueller Sender) +48 V Leistungseinstellung 1/2 ..........21 (+48V) ........26 Anzeige des Sendernamens Einstellung des „Cross (NAME) ......... 21 Remote“ (RF REMOTE) ..26 Anzeige der Blockdiagramm ......27 Leistungseinstellung des Fehlerbehebung......28 Senders (RF POWER) ... 21 Wichtige Hinweise zum Anzeige des Betrieb ...........31 Audioeingangspegels (INPUT...
-
Seite 5: Eigenschaften
DWX-Serie den simultanen Empfänger Mehrkanalbetrieb, die verschlüsselte Trotz seines Zweikanalempfangs ist der Übertragung, und die Übertragung von DWR-S02D klein genug, um direkt in den Metadaten zur Überwachung des Status Einschub des Camcorders von Sony mehrerer Sender. Unter Verwendung einer eingebaut zu werden. -
Seite 6: Rückseitige Montage An Camcordern
Rückseitige Montage an Kennzeichnung Camcordern Der DWR-S02D kann an einer Reihe von der Teile Professional Camcordern von Sony rückseitig angebracht werden - mit Hilfe des drahtlosen Adapters DWA-01D/F01D. Bei Verwendung mit einem Camcorder mit AES/EBU-Eingängen sind auch volldigitale Audioaufnahmen möglich. -
Seite 7: Usb-Anschluss
h Schalter POWER DWA-01D/F01D. Strom-, Audio- und Schalten Tuner 1 und Tuner 2 individuell an Steuersignale werden über diesen oder aus. Anschluss gesendet. i Taste MENU SELECT Anzeige POWER (Menüauswahl) Leuchtet grün, wenn die Stromversorgung Wählt das angezeigte Menü aus. eingeschaltet ist. -
Seite 8: Vorbereitung
Dieser Empfänger kann in einen Einschub zeigt den Akkustand des Senders in 8 eingeführt werden, der in kompatiblen Stufenanzeigen an. Camcordern von Sony eingebaut ist. Ersetzen Sie beide Akkus, wenn die Das Audiosignal, welches vom drahtlosen Akkuanzeige zu blinken beginnt. -
Seite 9: Verwendung Des Drahtlosen Adapters Dwa-01D/F01D
Empfängers in den Einschub unmöglich. Gruppe / des Kanals Weitere Informationen zu kompatiblen Camcordern Stellen Sie den Frequenzbereich (BAND), erhalten Sie bei einem Sony-Handelsvertreter. die Gruppe (GP) und den Kanal (CH) wie folgt ein. Verwendung des Einzelheiten zu den Gruppen und Kanälen in den... -
Seite 10: Verwendung Der Aktiven Kanal-Durchsuchfunktion
Auswahl zu bestätigen. Kanal-Durchsuchfunktion Die Kanalanzeige beginnt zu blinken. Diese Funktion sucht nach einer digitalen drahtlosen Frequenz von Sony aus den Drücken Sie wiederholt die Taste + Frequenzlisten innerhalb der GP (Gruppe), oder –, um einen Kanal auszuwählen. die während der GP/CH Auswahlfunktion ausgewählt wurde. -
Seite 11: Verwendung Der Freien Kanal-Durchsuchfunktion
Hinweis Wenn Sie NO auswählen, wird die Wenn eine digitale drahtlose Frequenz von Durchsuchfunktion angehalten. Sony auch beim zweiten Versuch nicht gefunden wird, wird das Durchsuchen Wenn Sie diesen Kanal benutzen abgebrochen. möchten, drücken Sie die Taste + oder –... -
Seite 12: Verwendung Der Verschlüsselten Übertragungsfunktion
Dieser Empfänger kann verschlüsselte verwenden möchten, stellen Sie die Signale von drahtlosen digitalen Sendern Option REMOTE im Menü des Senders von Sony empfangen. Diese Funktion verhindert ein Hacken des Signals. auf OFF, um die Kanalbeschränkung Um diese Funktion zu verwenden, wählen aufzuheben, und konfigurieren Sie den Sie einen der folgenden verschlüsselten... -
Seite 13: Verwendung Des Passwortmodus (Password)
verschlüsselte Übertragung stattfinden Wenn Sie USB auswählen: kann. Verbinden Sie den Sender mit dem Für jede Schlüsselübertragung wird der Empfänger mit Hilfe des vom Sender und Empfänger verwendete mitgelieferten USB-Kabels und USB- Verschlüsselungsschlüssel neu generiert, so Adapterkabels. (Um diese Verbindung dass eine äußerst sichere Kommunikation mit dem mitgelieferten USB-Kabel gewährleistet ist. -
Seite 14: Verwendung Einer Usb-Tastatur
praktisch, wenn mehrere Sender und Verwendung einer Empfänger als eine einzelne Gruppe verwendet werden oder wenn das USB-Tastatur Audiosignal von einem Sender von mehreren Empfängern gleichzeitig empfangen wird. Wenn Sie eine optionale USB-Tastatur an den Empfänger schließen, können Sie Halten Sie bei eingeschalteter Anzeige Menüfunktionen ausführen und Ihr ENCRYPTION (im Menü... -
Seite 15: Menüanzeigen Und Detaileinstellungen
Zeichen, die über eine USB-Tastatur Menüanzeigen eingegeben werden können: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E, F, G, H, I, J, und Detail- K, L, M, N, O, P, Q, R, S, T, U, V, W, X, Y, einstellungen Sonderzeichen: Rücktaste (BS) und Löschtaste (DEL) -
Seite 16: Basismenüfunktionen
Menühierarchie Basismenüfunktionen MENU SELECT Menüname Funktionsname UTILITY Messanzeige AES/EBU LVL@MIC SYNC SOURCE WORD SYNC 75ohm ANALOG OUTPUT 1 TIME Einzustellender Punkt BRIGHTNESS DIMMER MODE Drücken Sie die Taste MENU FACTORY PRESET SELECT wiederholt, um das Menü VERSION auszuwählen. GP/CH Jedes Mal, wenn Sie die Taste MENU BAND SELECT drücken, wechselt das Menü... -
Seite 17: Menü Utility
Die Funktion steht nicht unterstützt ein externes zur Verfügung, auch nicht bei Verwendung Synchronisierungssignal (Wordclock) von mit einem kompatiblen einsteckbaren Sony 32 kHz –6% bis 96 kHz +6%. Camcorder. Einzelheiten zum Sperren des Synchronisierungssignals finden Sie in der Auswahl des Bedienungsanleitung des Adapters. -
Seite 18: Beenden Des Synchronisierungssignals (Word Sync 75Ohm)
EXTERNAL: Synchronisierung mit einem Anzeigen der verbrauchten externen Wordclock-Signal. Der aktuelle Zeit Synchronisierungsstatus wird als (TIME) „UNLOCK“ oder „LOCK“ angezeigt. Sie können die Akkuverbrauchzeit als grobe Schätzung des gesamten Empfängerverbrauchs anzeigen lassen. Hinweis Die Werkseinstellung ist „00:00“. Wenn „EXTERNAL“ ausgewählt ist, werden digitale und analoge Signale nur Zurücksetzen der verbrauchten ausgegeben, wenn ein externes Wordclock-... -
Seite 19: Rücksetzung Der Parameter Auf Die Werkseinstellungen (Factory Preset)
Angaben zu den Werkseinstellungen finden Sie im Abschnitt „Trägerfrequenzen und Kanalabstände“ auf Seite 34. Einzelheiten zu den Gruppen und Kanälen in den einzelnen Frequenzbereichen finden Sie in den „Sony Digital Wireless Microphone System Frequency Lists“ auf der mitgelieferten CD-ROM. Menü RX (Tuner) 1/2... -
Seite 20: Aktive Kanal-Durchsuchfunktion (Act Ch Scan)
Audiosignal, wenn das RF-Signal schwach bewirken. wird und die Soundqualität abnimmt. So werden Interferenzen von einem nahen D: Zeitverzögerung zwischen der Eingabe drahtlosen digitalen Sender von Sony am Sender und der digitalen Ausgabe am vermieden, der in derselben Frequenz Empfänger eingestellt ist. -
Seite 21: Menü Tx (Virtueller Sender) 1/2
Einzelheiten zu Menüfunktionen siehe Der Name des Senders, von dem momentan „Basismenüfunktionen“ auf Seite 16. die Übertragung empfangen wird, wird angezeigt. Der drahtlose digitale Sender von Sony sendet nicht nur digitale Audiosignale, Anzeige der sondern auch zahlreiche andere Informationen (Metadaten) der Leistungseinstellung des Sendereinstellungen. -
Seite 22: Leistungseinstellung +48 V
Funkfernbedienung möglicherweise nicht. Um die korrekte Funktion zu ermöglichen, ist unter Umständen eine Softwareaktualisierung erforderlich. Informationen zu Softwareaktualisierungen erhalten Sie bei Ihrem Sony- Kundendienstvertreter. Informationen zu den Sendersoftware-Versionen, die mit diesem Empfänger kompatibel sind, finden Sie im Abschnitt „Sendersoftware-Version“ auf Seite 31. - Seite 23 Neben dem im Folgenden beschriebenen Drücken Sie die Taste SET, um die Verfahren können Sie auch den Schalter Einstellung zu bestätigen. POWER an Tuner 1 oder Tuner 2 bei Der Empfänger beginnt, mit dem gedrückter Taste – in die Position ON ausgewählten Sender zu stellen, um den Sender mit dem kommunizieren und die...
-
Seite 24: Verwendung Des "Cross Remote" Mit Einem Vorherigen Pairing
: Kommunikation mit dem Hinweise zum „Cross gepaarten Empfänger nicht möglich Remote“ Die drahtlose Fernbedienungsfunktion am Wenn die drahtlose Empfänger arbeitet im 2,4-GHz-Bereich Fernbedienungsfunktion ausgeschaltet ist, und kann deshalb Störungen von anderen erscheint diese Anzeige nicht. Geräten ausgesetzt sein. • Wenn der Pairing-Vorgang fehlschlägt Verwendung des „Cross („Pairing fail“... -
Seite 25: Änderung Der Einstellungen Am Sender
Einstellung der Änderung der Übertragungsleistung Einstellungen am POWER) Sie können die Übertragungsleistung des Sender Senders ändern. Einzelheiten zu Menüfunktionen siehe Einstellung des „Basismenüfunktionen“ auf Seite 16. Audioeingangspegels Sie können die Einstellungen am Sender, der mit diesem Empfänger gepaart ist, im (INPUT LEVEL) Menü... -
Seite 26: Leistungseinstellung (+48V)
+48 V Leistungseinstellung (+48V) Schaltet die +48 V am Sender ein oder aus. Einstellung des „Cross Remote“ (RF REMOTE) OFF: Beendet die drahtlose Fernbedienungsfunktion. ON: Startet die drahtlose Fernbedienungsfunktion mit dem zuvor gepaarten Empfänger. PAIRING: Führt ein neues Pairing aus. Einzelheiten siehe „Verwenden des „Cross Remote““... -
Seite 27: Blockdiagramm
Blockdiagramm Antenne a Tuner 1 Analog Digitaler Tuner 2 drahtloser Tuner 1 Tuner 1+2 Synchroni- sierung Kompressor Digitale Antenne b Schnitt- stelle Camcorder- Schnittstelle Digitaler drahtloser Tuner 2 Analog Synchronisierung Anschluss 75 Ohm Blockdiagramm... -
Seite 28: Fehlerbehebung
Sollte ein Problem bei der Verwendung dieses Empfängers auftreten, können Sie die folgende Checkliste verwenden, um eine Lösung zu finden. Bei Problemen mit dem Sender oder Adapter nehmen Sie bitte die Bedienungsanleitung des jeweiligen Gerätes zu Hilfe. Wenn das Problem fortbesteht, wenden Sie sich bitte an Ihren Sony-Händler. Problem Ursache Abhilfe Der Empfänger... - Seite 29 Empfänger geeignet ist (siehe Übertragung Seite 31). Wenn dies nicht der Fall ist, ist nicht zur Verfü- eine Softwareaktualisierung erforderlich. gung. Wenden Sie sich dazu an Ihren Sony- Vertreter. Soundunterbre Die RF-Anzeige leuchtet auf, auch Störende Radiowellen werden chungen oder wenn der Sender ausgeschaltet ist.
- Seite 30 Problem Ursache Abhilfe Die USB- Sie verwenden eine USB-Tastatur, die Prüfen Sie die Bedingungen zur Tastatur nicht mit dem Empfänger kompatibel Verwendung einer USB-Tastatur mit dem funktioniert ist. Empfänger (siehe Seite 14). nicht. Die Anzeige ist Die Helligkeit der Anzeige ist zu Passen Sie die Helligkeit der Anzeige an zu dunkel.
-
Seite 31: Wichtige Hinweise Zum Betrieb
Umständen eine Softwareaktualisierung erforderlich. Informationen zu lauter Umgebung oder an Orten, wo Softwareaktualisierungen erhalten Sie bei Vibrationen stattfinden können, wie Ihrem Sony-Kundendienstvertreter. etwa: - in der Nähe von Elektrogeräten wie Einzelheiten zum Überprüfen der Softwareversion Motoren, Transformatoren oder entnehmen Sie der Betriebsanleitung des jeweiligen Senders. -
Seite 32: Audioverminderung Wegen Schwachen Empfangs
Analog: –40 dBu Der Einsatz von tragbaren Telefonen Digital: –36 dBFS/–20 dBFS und anderen Kommunikationsgeräten (umschaltbar) in der Nähe des DWR-S02D kann zu Dynamikbereich Fehlfunktion und Interferenz mit 106 dB oder mehr (A-bewertet) Audiosignalen führen. Es wird T.H.D 0,03% oder weniger (0 dBu = 0,775... -
Seite 33: Allgemeines
Betriebsspannung 7 V DC Hinweis Bestätigen Sie vor dem Gebrauch immer, Stromverbrauch dass das Gerät richtig arbeitet. SONY 500 mA oder weniger (bei 7 V DC) KANN KEINE HAFTUNG FÜR Betriebstemperatur SCHÄDEN JEDER ART, EIN- 0 °C bis 50 °C... -
Seite 34: Trägerfrequenzen Und Kanalabstände
Trägerfrequenzen und Kanalabstände Unterstrichene Optionen sind Werkseinstellungen. US-Modelle Kanalabstand: 25 kHz Modellnr. Frequenzbereich Frequenz Gruppe/Kanal (Werkseinstellung) TV14-17 470,125 - 493,875 MHz U1424 TV18-21 494,125 - 517,875 MHz 00 1801 494,125 MHz TV22-25 518,125 - 541,875 MHz TV30-33 566,125 - 589,875 MHz TV34-36 590,125 - 607,875 MHz U3040... - Seite 35 Sony Corporation...
