Sony DWR-R01D Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Sony Anleitungen
  4. Receiver
  5. DWR-R01D
  6. Benutzerhandbuch
Sony DWR-R01D Benutzerhandbuch

Sony DWR-R01D Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für DWR-R01D:

Werbung

Quicklinks

Diese Anleitung herunterladen

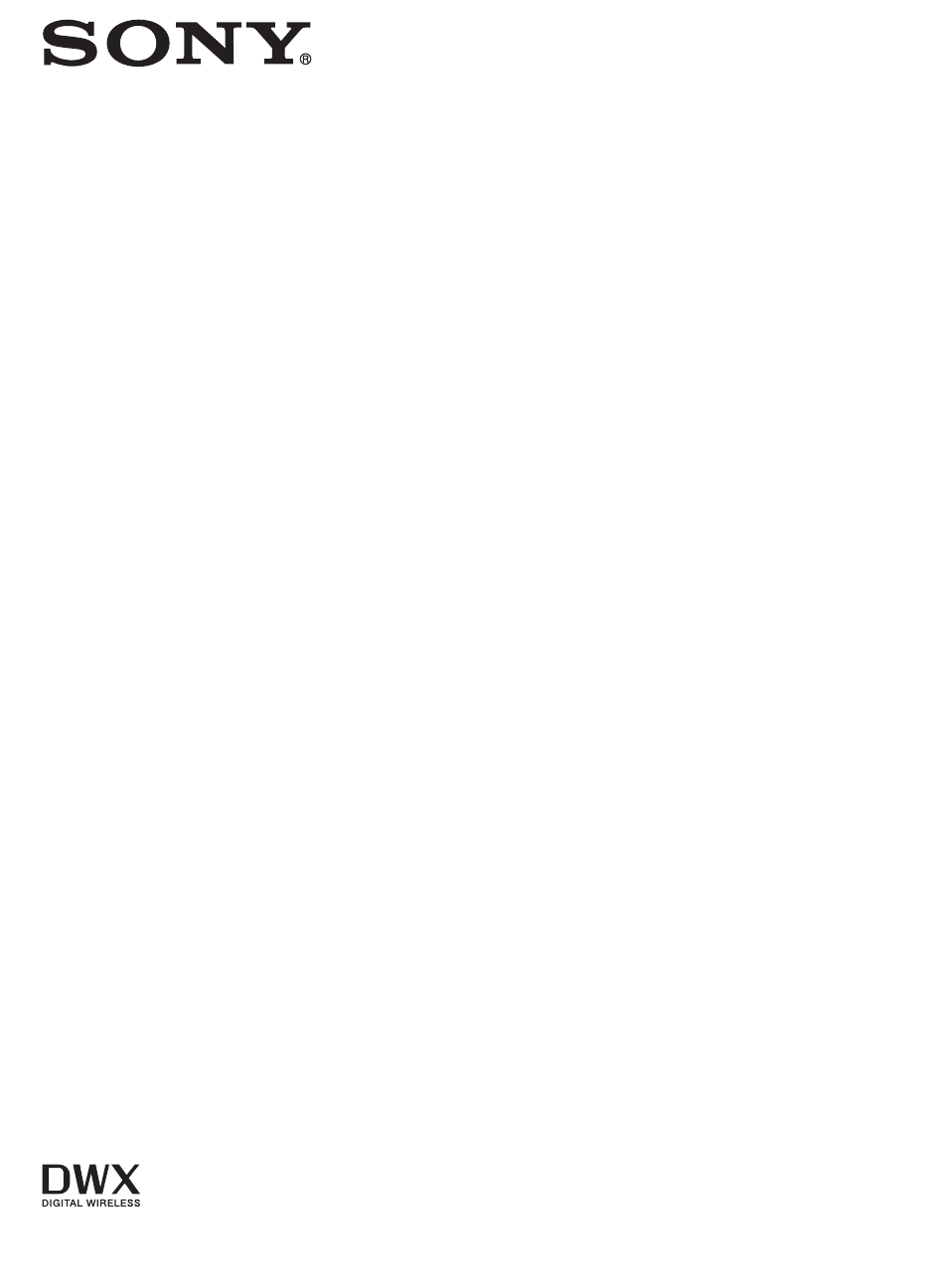

4-743-161-39 (1)
Wireless Studio
Benutzerhandbuch Version 5.61
Lesen Sie dieses Handbuch vor dem Gebrauch dieser Software sorgfältig durch,
und bewahren Sie es zum späteren Nachschlagen auf.
DWR-R01D/R02D/R02DN/R03D
© 2018 Sony Corporation

Werbung

loading

Verwandte Anleitungen für Sony DWR-R01D

Inhaltszusammenfassung für Sony DWR-R01D

  • Seite 1 4-743-161-39 (1) Wireless Studio Benutzerhandbuch Version 5.61 Lesen Sie dieses Handbuch vor dem Gebrauch dieser Software sorgfältig durch, und bewahren Sie es zum späteren Nachschlagen auf. DWR-R01D/R02D/R02DN/R03D © 2018 Sony Corporation...
  • Seite 2 HINWEIS FÜR BENUTZER © 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 Sony Corporation. Alle Rechte vorbehalten. Die vollständige oder teilweise Reproduktion, Übersetzung oder Überführung dieses Handbuchs und der darin beschriebenen Software in maschinenlesbare Form ohne vorherige schriftliche Zustimmung von Sony Corporation ist verboten.
  • Seite 3 Fenster [Channel Plan Adviser]....62 Inhaltsverzeichnis Fenster [Omit IP address list] ..... 68 Fenster [Setting lock]........68 Gebrauch dieses Benutzerhandbuchs..4 Fenster [Receiver CH Label Settings] ..70 Schreibweisen in dieser Anleitung ....4 Fenster [GP/CH display setting] ....71 Hinweise zu den Fensterabbildungen in Fenster [Display settings] ......
  • Seite 4 DWR-R03D. (Diese vier Modelle werden im Folgenden Achten Sie beim Verbinden des Geräts mit dem Netzwerk gemeinsam als „Empfänger“ bezeichnet.) darauf, dass das Netzwerk gut abgesichert ist. SONY Zum besseren Verständnis ist diese Anleitung zusammen KANN KEINE HAFTUNG FÜR SCHÄDEN ODER mit der im Lieferumfang des Empfängers enthaltenen...
  • Seite 5 Gerätesteuerung Eigenschaften Mit der Software können Sie die Empfänger und die mit diesen gepaarten Sender steuern. Die Steuerungsfunktionen werden im Fenster [Property] und auf der Registerkarte [Property List] ausgeführt. Mit der Wireless Studio-Software können Sie ein digitales Im Fenster [Property] können Sie den Betriebsstatus eines Funksystem über ein Netzwerk überwachen und steuern.
  • Seite 6 Bei Verwendung von zwei Anzeigen Vorbereiten der Software • Wenn bis zu 24 digitale WLAN-Empfänger angeschlossen sind und Geräte Prozessor: Pentium Dual-Core CPU 2,60 GHz oder höher Arbeitsspeicher: 2 GB oder mehr • Wenn bis zu 32 digitale WLAN-Empfänger Systemanforderungen angeschlossen sind Prozessor: Pentium Dual-Core CPU 2,60 GHz oder Zur Ausführung von Wireless Studio wird ein Computer...
  • Seite 7 Für Windows 11 Wählen Sie für [When plugged in, put my device to sleep after] die Einstellung [Never]. Für Windows 11 Wählen Sie [100%], [125%] oder [150%] aus. Empfohlene Anzeigeeinstellungen Wir empfehlen, die Anzeigeeinstellungen auf dem Computer, auf dem Wireless Studio ausgeführt wird, wie nachfolgend beschrieben zu konfigurieren.
  • Seite 8 Laden Sie unter der folgenden URL-Adresse das Klicken Sie auf [Finish]. Installationsprogramm für die neueste Version von Wireless Studio herunter. So deinstallieren Sie die Software http://www.sony.jp/pro-audio Hinweis Entpacken Sie die heruntergeladene komprimierte Der nachfolgend beschriebene Deinstallationsvorgang Datei und doppelklicken Sie auf „setup.exe“.
  • Seite 9 Nehmen Sie Einstellungen mit der Software BC-DWX Setting Tool vor. Sie können das BC-DWX Setting Tool von der folgenden Website herunterladen. http://www.sony.jp/pro-audio Einzelheiten entnehmen Sie dem Benutzerhandbuch für das BC-DWX-Setting-Tool. Netzwerkeinstellungen für den Computer Die folgende Anleitung erklärt die Vorgehensweise zum Festlegen der Einstellungen unter Windows 10.
  • Seite 10 Klicken Sie mit der rechten Maustaste auf das Symbol Hinweis [Ethernet] und klicken Sie auf [Properties]. Falls Sie einen anderen Wert als „255 255 255 0“ eingeben, dauert die Suche nach dem Empfänger im Netzwerk längere Zeit. Wenn Sie einen Gateway konfigurieren, geben Sie dessen Adresse in das Feld für den Standard-Gateway ein.
  • Seite 11 Verbindung zum Netzwerk herstellen Wenn Sie keinen Router verwenden Empfänger Computer RMU-01 Ladegerät Verwenden Sie zum Anschließen der Empfänger, RMU-01, Ladegeräte und Computer über einen Hub normale LAN- Kabel. Wenn die Netzwerkverbindung korrekt hergestellt wurde, leuchtet die LED am LAN-Anschlussbereich auf der Rückseite des Empfängers grün auf.
  • Seite 12 Wenn Sie einen Router verwenden Nachfolgend werden Konfigurationsbeispiele für IP-Adresse, Subnetzmaske und Standard-Gateway gezeigt. System ohne Gateway-Einstellung Computer RMU-01 Ladegerät IP-Adresse: 192.168.0.100 Subnetzmaske: 255.255.255.0 Empfänger Standard-Gateway: 192.168.0.254 Legen Sie die IP-Adresse jedes Geräts auf 192.168.0.xxx fest (wobei xxx für jedes Gerät eindeutig sein muss). Router Die Konfiguration einer Gateway-Adresse ist nicht erforderlich.
  • Seite 13 Beschreibung der Bedienoberfläche a Menüs Einzelheiten siehe „Ändern des Anzeigemodus des Klicken Sie auf ein Menü, um die darin einhaltenen Hauptfensters“ auf Seite 28. Befehle einzublenden. Display settings: Öffnet das Fenster [Display settings]. Einzelheiten siehe „Menüs“ auf Seite 15. Hierin legen Sie fest, ob bestimmte Einstellungselemente und Schaltflächen angezeigt werden.
  • Seite 14 c Hauptfenster Einzelheiten siehe „Registerkarte [Message Log]“ auf Wenn für [Main display] die Einstellungen [Detail] bzw. Seite 38. [Simple] festgelegt wurden, wird die Statusanzeige bzw. Registerkarte [Property List] die einfache Statusanzeige angezeigt. Die von den Empfängern abgerufenen Informationen werden Zeigt eine Liste der Einstellungswerte für mehrere Empfänger und Sender an.
  • Seite 15 Menü [View] Menüs In diesem Menü können Sie die einzelnen Fenster anzeigen oder ausblenden und die Standardgröße sowie das Standardlayout der Fenster (Installationszustand) Menü [File] wiederherstellen. Das Menü [View] enthält die folgenden Befehle: Mit Hilfe dieses Menüs können Sie bestehende Default Size and Layout: Stellt die Standardgröße und Einstellungsdateien laden und Einstellungen speichern.
  • Seite 16 Omit IP address list: Ruft das Fenster [Omit IP address Einzelheiten siehe „Fenster [Other settings]“ auf Seite 74. list] auf (nur im Offline-Modus verfügbar). Network settings: Ruft das Fenster [Network settings] Einzelheiten siehe „Fenster [Omit IP address list]“ auf auf. Zeigt die Netzwerkeinstellungen der Empfänger, Seite 68.
  • Seite 17 Erkennung und Überwachung von Grundlegende Bedienung Geräten Wählen Sie [Start] > [Sony] > [Wireless Studio] aus. Wireless Studio wird entweder im Online- oder im Offline-Modus betrieben. Setzen Sie im Menü [Device] neben [Online Online-Modus monitoring and control] ein Häkchen. Im Online-Modus können Echtzeit-Verbindungen Das System wechselt in den Online-Modus, und die zwischen den Empfängern, Ladegeräten und RMU-01-...
  • Seite 18 Sie können den in der Geräteliste der Statusanzeige Wenn bei der Überwachung ausgewählten Empfängerkanal anzeigen, indem Sie ihn Probleme auftreten mit der Maus auf die Statusanzeige ziehen. Orientieren Sie sich zur Fehlerbeseitigung an der folgenden Tabelle. Problem Ursache Abhilfe Der Hostname oder Prüfen Sie die Empfänger die IP-Adresse ist...
  • Seite 19 Ihre Signalumgebung passenden Kanalplan. detected DWR-R01D- Informationen erhalten Sie können einen stabileren Betrieb von Wireless Studio version Firmware ab Sie von Ihrem Sony- erreichen, wenn Sie die Kanalpläne mit der in [Channel unmatch with Version 1.20. Händler. DWR-R01D. Plan Adviser] beschriebenen Vorgehensweise auswählen.
  • Seite 20 Wählen Sie [Basic mode] und klicken Sie auf Sony preset GP [With Sony analog system]: Wählen [Next >]. Sie diese Option, wenn auch analoge Wireless- Systeme von Sony verwendet werden. Der folgende Bildschirm wird angezeigt. Loaded from cpa file: Wählen Sie diese Option, um Kanalpläne zu verwenden, die bei einer früheren...
  • Seite 21 Klicken Sie auf [Next >]. Die Konfiguration des zugewiesenen Kanalplans für die Empfänger wird gestartet. Wenn die Empfänger bereits mit Sendern gepaart sind, wird die Konfiguration auch an die Sender gesendet. Der folgende Bildschirm wird angezeigt. Klicken Sie auf [Next >]. Der folgende Bildschirm wird angezeigt.
  • Seite 22 Schalten Sie den Sender in den Pairing-Modus, und Empfängerkanäle und Sender sind jetzt gepaart, und die klicken Sie auf [Next >]. Funkfernbedienung ist aktiviert. Wenn der Sender erkannt wird, wird der folgende Steuern von Geräten Bildschirm angezeigt. Sie können Geräte im Fenster [Property] und auf der Registerkarte [Property List] des Unterfensters Wireless Studio steuern.
  • Seite 23 • Wählen Sie die in der Statusanzeige angezeigten Messwertsymbole aus und doppelklicken Sie auf diese. • Wählen Sie die in der einfachen Statusanzeige angezeigten Messwertsymbole aus und doppelklicken Sie auf diese. • Klicken Sie mit der rechten Maustaste auf die Messwertsymbole in der Statusanzeige, und wählen Sie im angezeigten Kontextmenü...
  • Seite 24 Steuern von Geräten auf der Registerkarte Aufzeichnen der Signalumgebung [Property List] des Unterfensters beim Betrieb Gehen Sie folgendermaßen vor, um Geräte auf der Registerkarte [Property List] des Unterfensters zu steuern. Sie können den [RF Chart Grapher] in Wireless Studio verwenden, um Informationen über die Signalumgebung Setzen Sie im Menü...
  • Seite 25 Wählen Sie den Ordner aus, in dem Sie die Daten Öffnen von Dateien und Bearbeiten von speichern möchten, und klicken Sie auf [OK]. Einstellungen Die RF- und QL-Daten für alle Empfängerkanäle Entfernen Sie im Menü [Device] das Häkchen neben werden im ausgewählten Ordner gespeichert. [Online monitoring and control].
  • Seite 26 Wählen Sie [All Receiver’s settings], [All Receiver’s • Die folgenden Bedingungen müssen erfüllt sein, damit and All Transmitter’s settings] oder [Select Receiver’s die Einstellungen auf die Sender angewendet werden and Transmitter’s settings] unter Menü [Device] > können. [Load settings] aus. - Die Sender sind gepaart.
  • Seite 27 Öffnen einer zuvor gespeicherten Datei mit Das Fenster [Save Single Settings] wird angezeigt. Klicken Sie darin auf [Save as]. individuellen Einstellungen und Übernehmen der Werte Klicken Sie in der Geräteliste mit der rechten Maustaste auf das Gerät, für das Sie die Einstellungen übernehmen möchten.
  • Seite 28 Hinweis Hinweis Falls [Load settings] mithilfe einer sdwr-Datei in Wireless Wenn Sie von [Detail] zu [Simple] wechseln, wird das Studio 5.50 oder älter implementiert wird, ist die Bildschirmlayout von Wireless Studio gespeichert, und Einstellung CHANNEL LABEL für DWR-R03D nur das Hauptfenster wechselt zur einfachen Anzeige. deaktiviert.
  • Seite 29 Legen Sie die Registerkarte auf einer der auf dem • Erster Monitor Symbol angezeigten Schaltflächen ab. So trennen Sie eine Registerkarte eines • Zweiter Monitor Unterfensters von Wireless Studio ab Sie können einzelne Registerkarten eines Unterfensters in einem von Wireless Studio getrennten Fenster anzeigen lassen.
  • Seite 30 Legen Sie die Registerkarte auf dem angezeigten Fenster [Device List] Symbol ab. Die Registerkarte kehrt zum Unterfenster zurück. In diesem Fenster werden alle Empfänger, Ladegeräte und RMU-01-Geräte im Netzwerk sowie zwei Empfängerkanäle jedes Empfängers als Betriebskanäle in einer Tabelle aufgeführt. Darüber hinaus werden Symbole angezeigt, die den Status jedes Geräts widerspiegeln.
  • Seite 31 c Schaltfläche für Geräteinformationen Gerät Symbol Bedeutung Ruft das Fenster [Device information] auf. In diesem werden Gerätetyp und IP-Adresse der in der Liste Empfänger Normaler Betrieb ausgewählten Geräte angezeigt. Keine Kommunikation mit dem Empfänger. Einzelheiten siehe „Überprüfen des Typs und der IP- Bei Betrieb im Online-Modus Adresse der im Fenster [Device List] registrierten ist der Empfänger...
  • Seite 32 Optionen hängen vom ausgewählten Typ ab. ausgewählte Gerät in einer Datei. Type Device Type Einzelheiten siehe „Speichern individueller Einstellungen Empfänger DWR-R01D eines Geräts in einer Datei“ auf Seite 26. DWR-R02D Load Single Settings: Lädt in einer Datei gespeicherte DWR-R02DN Einstellungen für das ausgewählte Gerät.
  • Seite 33 Zeigt den Eingangspegel des Funksignals in 8 Stufen an. Die Anzahl der aufleuchtenden Segmente hängt von der Hinweise Höhe des Eingangspegels ab. • Diese Funktion wird von den Modellen DWR-R01D, Das Ergebnis der Diversitätsauswahl wird links von der DWR-R02D und DWR-R02DN nicht unterstützt. Pegelanzeige eingeblendet.
  • Seite 34 k Batteriezustandsanzeige Wenn der RF-Eingangspegel hoch ist, leuchtet „RF“ gelb auf. Wenn Sie bei digitalem Mehrkanalbetrieb Kanäle in Die Anzeige variiert je nach dem Sendermodell. gleichen Abständen konfigurieren, empfehlen wir, die • Wenn Funkwellen von anderen Modellen als dem Empfänger- und Antenneneinstellungen so anzupassen, digitalen Funksender DWT-B03R empfangen werden, dass die Anzeige „RF“...
  • Seite 35 o Statusanzeige für Auto Frequency change ändern Umbenennen einer Seite in der Statusanzeige Zeigt den Status der Einstellung AUTO FREQ CHANGE Klicken Sie auf eine Registerkarte im oberen Teil der des Empfängers an. Statusanzeige, um die Seite anzuzeigen, die Sie HOST: Wird angezeigt, wenn der Empfänger als HOST umbenennen möchten.
  • Seite 36 Wenn Sie einen Empfängerkanal auf [Page-1] registrieren, Der Empfängerkanal 1 wechselt an die Ablageposition. wird ihm die gleiche Nummer wie auf der Seite [All Die Position des Empfängerkanals 1 wechselt analog zur tuners] zugewiesen. Verschiebung in der Statusanzeige ebenso in der einfachen Statusanzeige.
  • Seite 37 Einstellung 4-ANTENNA auf einen leeren Kanalbereich Falls beim Verschieben von 4-ANTENNA- Empfängerkanälen keine zwei leeren Kanalbereiche verfügbar sind, können Sie den nächstliegenden leeren Bereich verwenden (gestrichelte Position im folgenden Beispiel). Ohne Verschieben in den Bereich für Ziehen und Ablegen neu in den beiden nächstliegenden leeren Kanalbereichen positioniert.
  • Seite 38 c [Device] Unterfenster Zeigt das Gerät und den Kanal an, auf dem die Warnung, der Fehler oder das Ereignis aufgetreten ist. d [Event] Das Unterfenster besteht aus den Registerkarten [Message Zeigt den Inhalt der einzelnen Meldungen an. Log], [Property List], [RF Chart Grapher], [RF Chart Analyzer], [Spectrum Analyzer], [Simple Status Viewer] Die folgenden Funktionen sind nur im jeweiligen Modus und [BC-DWX Viewer].
  • Seite 39 Meldung Bedeutung Meldung Bedeutung Left channel of Am Kopfhörerausgang ist eine The process of loading Das Laden der Einstellungen ist headphone output is Überlast aufgetreten. settings was failed. fehlgeschlagen. over load. The process of Der Übergang in den Online- Right channel of changing in Online Modus ist abgeschlossen.
  • Seite 40 Sie können die Einstellungswerte auf der Registerkarte Informationen zum Fenster [Property] finden Sie unter [Property List] durch Auswählen der Zellen ändern. Durch „Fenster [Property]“ auf Seite 57. Auswählen mehrerer Zellen können Sie die Einstellungswerte für mehrere Empfängerkanäle als Utility: Wählen Sie diese Option, um die Registerkarte Gruppe ändern.
  • Seite 41 Wählen Sie rechts oben im Dialogfeld [GP/CH Registerkarte [RF Chart Grapher] Selection] unter [GP] eine Frequenzgruppe aus. Sie können den [RF Chart Grapher] in Wireless Studio verwenden, um Informationen über die Signalumgebung und alle beim Betrieb aufgetretenen Alarme aufzuzeichnen. Hiermit können Sie die Ursache-Wirkung- Beziehung zwischen der Signalumgebung und bestimmten Alarmen bestimmen.
  • Seite 42 Display settings: Klicken Sie auf diese Schaltfläche, um den Bildschirm [Display Settings] zu öffnen. Auf dem Bildschirm [Display Settings] können Sie die Anzeigeeinstellungen für RF Level, Alert, QL und Zeit konfigurieren. Einzelheiten siehe „Bildschirm [Display Settings] ([RF Chart Grapher], [RF Chart Analyzer])“ auf Seite 44. Sync control: Wählen Sie dieses Kontrollkästchen, um In [RF Chart Grapher] werden folgende Meldungen die Scroll- und Zoomfunktionen für die grafischen...
  • Seite 43 Wählen Sie in der Empfängerkanalliste des f Nebenmonitorbereich Hauptmonitorbereichs einen anderen Empfängerkanal Zeigt den Namen des im Hauptmonitorbereich aus. angegebenen Empfängerkanals sowie verschiedene Informationen zu diesem an. Die Informationen zum ausgewählten Schaltflächen M und m: Wenn mehrere Empfängerkanäle Empfängerkanal werden auf der rechten Seite des als Nebenmonitorkanäle angegeben wurden, tauscht bei Hauptmonitorbereichs angezeigt.
  • Seite 44 [RF Level] Geben Sie die Methode zur Überwachung des RF-Pegels Overview: Überwacht den RF-Pegel für die unter [Diversity] vorgenommene Auswahl. In diesem Anzeigemodus können Sie übermäßig hohe und übermäßig niedrige RF-Pegel überwachen. Mit den Kontrollkästchen [ave level] (durchschnittlicher Pegel), [max level] (Maximalpegel) und [min level] (Minimalpegel) können Sie festlegen, was überwacht Bildschirm [Display Settings] ([RF Chart werden soll.
  • Seite 45 Elemente ausblenden, wird die grafische Anzeige [Save folder] entsprechend höher dargestellt. Gibt den Speicherort für die automatische Speicherung an. Default: Erstellt einen nach der Zeit (HHMMSS) Graph legends benannten Ordner im Standardpfad von Wireless Studio Blendet die Legenden für die grafische Anzeige ein oder und speichert den Signalumgebungsstatus für alle aus.
  • Seite 46 Information Element Anzeigeinhalt Information Element Anzeigeinhalt Nutzdaten Time Zeigt die Alarmdaten Time Zeigt die Datenerfassungszeit an (jjjj/ Alarmerfassungszeit an (jjjj/ mm/tt hh:mm:ss). mm/tt hh:mm:ss). Enable/ Zeigt an, ob die Daten Alert code Die folgenden Alarmcodes Disable aktiviert oder deaktiviert sind. werden unterstützt.
  • Seite 47 Speicherort der csv-Datei Geben Sie im angezeigten Dialogfeld den Inhalt der Anmerkung ein und klicken Sie auf [OK]. Der Speicherort der mithilfe von [Save settings] gespeicherten Datei hängt von der Einstellung ON oder Sie können bis zu 64 alphanumerische Zeichen OFF für [Auto save] ab.
  • Seite 48 So zeigen Sie den Inhalt der Anmerkung an Hinweis Halten Sie den Mauszeiger über eine grüne oder blaue Wenn Sie eine Anmerkung mit einer grünen Markierung Markierung, um den Inhalt der Anmerkung als Tooltip löschen, werden auch die identischen Anmerkungen anzuzeigen.
  • Seite 49 Hinweis Wenn Sie den Mauszeiger über einer blauen oder grünen Markierung bewegen, nimmt er nicht die Form einer Hand an und Sie können den Graphen nicht mit dem Handwerkzeug scrollen. Ändern der Anzeigebereiche In Wireless Studio ab Ver. 5.61 können Sie die Anzeigebereiche für die Receiver channel list, die a Steuerelemente Graphen und die Alert list/Mark list mit der Maus ändern.
  • Seite 50 Die folgenden Funktionen sind jedoch spezifisch für [Spectrum Analyzer]. Wenn Sie den Mauszeiger auf dem Diagramm platzieren, werden Frequenz und elektrische Feldstärke angezeigt. Die für die Empfänger konfigurierten Frequenzen werden a Schaltfläche [Start scan]/[Stop scan] als weiße Linien im Bereich Receiver angezeigt. Wenn Sie Wenn Sie auf die Schaltfläche [Start scan] klicken, wird den Mauszeiger auf einer weißen Linie platzieren, werden ein Bestätigungsdialogfeld angezeigt.
  • Seite 51 Bandblöcke ausgewählt werden, treten Der Betrieb kann je nach Empfängermodell variieren. Tonunterbrechungen auf CH2 auf. • Beispiel für nordamerikanische Modelle: DWR-R01D/R02D Um Tonunterbrechungen bei Einstellung des Um das Sendersignal auf CH2 zu empfangen, Frequenzbands für CH2 auf TV14-17 zu verhindern, konfigurieren Sie die gleiche Bandeinstellung wie beim wählen Sie zum Scannen von CH1 ein Frequenzband...
  • Seite 52 d Andere Einstellungen Band block Band Frequency Interval: Wählen Sie als Frequenzschritt für TV26-38 TV26-29 das Scannen 125 kHz oder 25 kHz. TV30-33 [Peak hold] TV34-36 Wählen Sie aus, ob für jede Frequenz die TV38 Scanergebniswerte festgehalten und angezeigt werden sollen.
  • Seite 53 Sie können in der einfachen Statusanzeige mithilfe der Beispiel 1: Ändern der Einstellung [Scale] des Drop-down-Liste links auswählen, ob eine gemeinsame Kanals Nr. 2 von [Tiny] auf [Small] Empfängerkanalgröße oder unabhängige Größen Rufen Sie das Kontextmenü des Empfängerkanals Nr. 2 festgelegt werden sollen.
  • Seite 54 Beispiel 2: Ändern mehrerer Einstellungen für • Einfache Statusanzeige in maximaler Fenstergröße [Scale] von [Tiny] auf [Small] Wählen Sie mithilfe der Strg-Taste mehrere Kanäle aus (2, Klicken Sie auf die Schaltfläche, um das Fenster wieder 4 und 6 in der folgenden Abbildung), rufen Sie das auf die Größe vor der Maximierung zu bringen.
  • Seite 55 Hinweise Hinweis • Diese Funktion wird von den Modellen DWR-R01D, Diese Einstellung kann nur geändert werden, wenn das DWR-R02D und DWR-R02DN nicht unterstützt. Kontrollkästchen [Individual muting/unmuting] im • Diese Funktion ist nur bei Kombinationen von digitalen Fenster [Display settings] aktiviert ist.
  • Seite 56 B CHG Mode CLIENT: Wird angezeigt, wenn der Empfänger den HOST gefunden hat und als CLIENT betrieben wird. Ermöglicht das Konfigurieren des Lademodus. Abhängig von der RF-Umgebung schaltet der Sender C Steckplatznummer und Anzeige der verbleibenden automatisch auf die vom HOST erkannte geeignete Frequenz um.
  • Seite 57 „No Battery“ wird angezeigt, wenn keine Batterie Systemeinrichtungsfenster eingelegt ist. Wireless Studio umfasst die folgenden Einstellungsfenster: • Fenster [Property] • Fenster [Channel Plan Adviser] • Fenster [Omit IP address list] • Fenster [Setting lock] • Fenster [Receiver CH Label Settings] •...
  • Seite 58 Empfängers an. Statusanzeige. Hinweis c Registerkarten Property Diese Funktion wird von den Modellen DWR-R01D, Diese bestehen aus der Registerkarte [Utility] und den DWR-R02D und DWR-R02DN nicht unterstützt. Registerkarten für Kanäle 1 und 2. Dante ID: Gibt die Dante-ID des Empfängers an.
  • Seite 59 QL Alert SENS: Legt fest, bei welcher Höhe die Qualität des empfangenen Signals als zu gering gilt. Wenn die Hinweis Qualität des empfangenen Signals unter den hier Diese Funktion wird von den Modellen DWR-R01D und angegebenen Pegel absinkt, leuchtet die LED ALERT des DWR-R02D nicht unterstützt. Digital Wireless Receivers.
  • Seite 60 Datenübertragung des Empfängers. Codec mode: Zum Konfigurieren der Einstellungen für den Codec-Modus des Empfängers. Hinweis Diese Funktion wird von den Modellen DWR-R01D und DWR-R02D nicht unterstützt. BAL Out Level: Konfigurieren Sie die Einstellungen für den analogen Audio-Ausgangspegel des Empfängers.
  • Seite 61 Hinweise neueren (wie dem DWT-B03R) kann [RF Power] nicht auf einen höheren Wert als 10 mW eingestellt werden, • Diese Funktion wird von den Modellen DWR-R01D, wenn [Band] auf TV38 eingestellt ist (nur DWR-R02D und DWR-R02DN nicht unterstützt. nordamerikanische Modelle).
  • Seite 62 3 Menü [RF Remote] RF Remote: Konfigurieren Sie die Einstellungen für die Funkfernbedienungsfunktion. Pairing: Klicken Sie auf diese Schaltfläche, um das Pairing der Empfängerkanäle mit den Sendern zu starten. Fenster [Channel Plan Adviser] In diesem Fenster können Sie a Inhaltsbereich Signalumgebungsinformationen eingeben und die Zeigt die bei Verwendung des [Channel Plan Adviser] Kanalsuchlauffunktion des Empfängers verwenden, um...
  • Seite 63 c Assistentenbereich C Speichern und Laden von Arbeitsdateien Wenn Sie auf die Schaltfläche [Clear] klicken, werden die Für die Kanalauswahl erforderliche Informationen werden Konfigurationen für [Channel Plan Adviser] gelöscht. hier entsprechend dem angezeigten Schritt eingegeben. Gleichzeitig werden auch die auf [Spectrum Analyzer] angewandten Konfigurationen gelöscht.
  • Seite 64 So fügen Sie Frequenzen hinzu Geben Sie die Frequenz (in MHz) ein und klicken Sie auf die Schaltfläche [Add]. Sie können Frequenzen mit einer der folgenden Methoden hinzufügen: Single Frequency: Fügt die in das Textfeld eingegebene Frequenz hinzu. Multi-Frequency at equal intervals: Fügt alle Frequenzen hinzu, die zwischen den in [Interval] für [From] und [To] eingegebenen Frequenzen liegen.
  • Seite 65 Frequency Interval: Geben Sie das Frequenzintervall ein. Sie können ein Intervall von 125 kHz oder 25 kHz festlegen. Detect threshold Level: Geben Sie den RF-Pegel an, der als Schwellwert zur Bestimmung von Störungen verwendet werden soll. Sie können einen Pegel zwischen 5 und 30 dBuVemf in Schritten von 1 dB eingeben.
  • Seite 66 Sony preset: high density [Digital system only]: Wählen Sie diese Option, wenn nur digitale Wireless- Systeme von Sony mit mehr Kanälen als in der Einsgellung „Sony Preset: standard [Digital system only]“ verwendet werden. Sony preset GP [With Sony analog system]: Wählen Sie diese Option, wenn auch analoge Wireless- Systeme von Sony verwendet werden.
  • Seite 67 Individuelle Zuordnung In einer Arbeitsdatei werden die folgenden Informationen Wählen Sie aus der Liste der Empfängerkanäle einen gespeichert. Empfängerkanal aus und klicken Sie auf eine grüne • Zielfrequenzbänder Linie im Diagramm, oder wählen Sie in [Selected (in Schritt 2 von „Auswählen des Kanalplans“ channel plan] die zuzuordnende Frequenz aus.
  • Seite 68 641.250 # 42-26 Fenster [Setting lock] 641.750 # 42-30 642.250 # 42-34 Sie können die Änderung von Empfänger- und 642.750 # 42-38 Sendereinstellungen von Wireless Studio verhindern. Um 643.250 # 42-42 diese Funktion zu verwenden, muss ein 643.750 # 42-46 Administratorpasswort konfiguriert sein.
  • Seite 69 d Sie können Änderungen der Einstellungen im Unterelemente zu deaktivieren und somit deren Einstellungen freizugeben. Menü RX des digitalen WLAN-Empfängers [Pairing Wizard]: Aktivieren Sie dieses sperren oder freigeben. Kontrollkästchen, um die Auswahl von [Pairing Wizard] [Receiver]: Aktivieren Sie dieses Kontrollkästchen, um im Menü...
  • Seite 70 Hinweis Einstellungen können ohne Eingabe eines Passworts konfiguriert werden. Sperren/Freigeben von Einstellungen Klicken Sie im Menü [Device] auf [Setting lock]. a [Copy all Transmitter Name to Receiver Channel Der folgende Bildschirm wird angezeigt. Label] Kopiert die Sendernamen in [CHANNEL LABEL] der entsprechenden Empfängerkanäle.
  • Seite 71 Bildschirme für mit dem Empfänger gekoppelte Sender zum Blinken gebracht werden. Hinweise • Diese Funktion wird von den Modellen DWR-R01D, DWR-R02D und DWR-R02DN nicht unterstützt. • Diese Funktion ist nur bei Kombinationen von digitalen Funksendern (wie dem DWT-B03R) und digitalen WLAN-Empfängern (wie dem DWR-R03D) der 3.
  • Seite 72 RF alert: Zum Auswählen, ob ein Alarm angezeigt werden soll, wenn der Eingangspegel des Funksignals sinkt oder zu hoch wird. RF meter: Zum Auswählen, ob der Eingangspegel des Funksignals angezeigt werden soll. QL alert: Zum Auswählen, ob ein Alarm angezeigt •...
  • Seite 73 Anzeigebeispiel für die Registerkarte [RF Chart • Alle Elemente außer Label und Tx Name angezeigt Grapher] • Sowohl Label als auch Tx Name angezeigt • Nur Tx Name angezeigt (werkseitige Standardeinstellung) • Nur Label angezeigt Anzeigebeispiel für die Statusanzeige • Alle Elemente angezeigt •...
  • Seite 74 Registerkarte [Group control] • Kontrollkästchen deaktiviert Auf dieser Registerkarte können Sie festlegen, ob beispielsweise die Schaltflächen zum Ändern der Empfängerkanal-Sendereinstellungen in Gruppen oder die Schaltflächen für die Funktionen [All muting], [All • Kontrollkästchen aktiviert unmuting] und [Clear AF Peak hold] oben in der Statusanzeige ein- oder ausgeblendet werden sollen.
  • Seite 75 b Liste anderer Geräte Fenster [Network settings] Zeigt die Netzwerkeinstellungen der Ladegeräte und RMU-01-Einheiten an. Zeigt die Netzwerkeinstellungen der Empfänger, Type: Zeigt den Gerätetyp an. Ladegeräte und RMU-01-Einheiten im Netzwerk an. Name: Zeigt den Wert der Einstellung NAME des Geräts IP Mode: Zeigt den Wert der Einstellung IP MODE des Geräts an.
  • Seite 76 Hinweise • Diese Einstellung ist aktiviert, wenn [Layer 3 switching] auf [Available] eingestellt ist. • In Systemen, die einen Router verwenden, sind geeignete Angaben für die Einstellung des Standard- Gateways des PCs, des Routers und des Gateways für jedes digitale Funksystem erforderlich. •...
  • Seite 77 Gerätekonfiguration IP-Bereichseingabe Gerät IP-Adresse Type IP-Bereich DWR-R03D 192.168.0.1 Empfänger 192.168.0.1- 192.168.0.2 DWR-R03D 192.168.0.2 RMU-01 192.168.0.11 192.168.0.11- 192.168.0.12 RMU-01 192.168.0.12 BC-DWX1 192.168.0.21 BC-DWX 192.168.0.21- 192.168.0.24 BC-DWX1 192.168.0.22 BC-DWX1 192.168.0.23 BC-DWX1 192.168.0.24 Löschen eines registrierten IP-Bereichs Klicken Sie auf den zu löschenden IP-Bereich. Der ausgewählte IP-Bereich wird markiert.
  • Seite 78 Online mode: Startet Wireless Studio im Online-Modus. Auswirkungen der Diversity- b Einstellung [Startup from dwl file] Einstellung auf die Anzeigen von Geben Sie den Startmodus an, der verwendet wird, wenn Wireless Studio Sie Wireless Studio durch Doppelklicken auf eine Einstellungsdatei (.dwl2 oder .dwl3) starten. Wenn Sie im Fenster [Property] des Empfängers zwischen Aktivieren Sie das Kontrollkästchen [Always work by den Optionen 2-ANTENNA und 4-ANTENNA für die...
  • Seite 79 Registerkarte [Simple Status Viewer] Fenster [Device List] Wenn Sie die Einstellung [Diversity] für die Wenn Sie die Einstellung [Diversity] für die Empfängerkanäle 1 und 2 zu 4-ANTENNA ändern, wird Empfängerkanäle 1 und 2 zu 4-ANTENNA ändern, wird die Anzeige für „2“ ausgeblendet und die RF- die Anzeige für „2“...
  • Seite 80 Registerkarte [RF Chart Grapher] Fenster [Pairing wizard] Wenn Sie die Einstellung [Diversity] für die Wenn das Fenster [Pairing wizard] geöffnet wird, während Empfängerkanäle 1 und 2 zu 4-ANTENNA ändern, wird die Einstellung [Diversity] der Empfängerkanäle 1 und 2 die Anzeige für „2“ ausgeblendet. auf 2-ANTENNA gesetzt ist, werden sowohl 1 als auch 2 Wenn Sie die Einstellung [Diversity] für die angezeigt.
  • Seite 81 Farbanzeige bei Kanaltausch Die Anzeige von Wireless Studio bei Wenn einzelne Empfängerkanäle getauscht werden, aktivierter Funktion OUTPUT SWAP werden die Anzeigefarben in der folgenden Reihenfolge zugewiesen. Wenn Sie die Einstellung OUTPUT SWAP des Wenn Kanäle bei neun oder mehr Einheiten getauscht Empfängers aktivieren, um die Ausgabekanäle zu sind, werden die Farbzuweisungen ab Farbe 1 wiederholt.
  • Seite 82 Konfigurieren des Computers Wählen Sie auf der Registerkarte [Listen] das gewünschte Gerät aus, klicken Sie auf [Apply] und Wählen Sie [Systemsteuerung] > [Hardware und dann auf [OK]. Sound] > [Sound] aus. IP-Audio-Überwachungsmethode Die IP-Audioüberwachung kann mithilfe der Wählen Sie auf der Registerkarte [Recording] „DVS Statusanzeige oder der einfachen Statusanzeige Receive 1-2“...
  • Seite 83 Verbindungsbeispiele für die IP-Audioüberwachung Nachfolgend sind Beispiele für die Verbindungen und Konfigurationen der jeweiligen Einstellung für NETWORK MODE des DWR-R03D aufgeführt. Hinweise • Die Verbindungsdiagramme zeigen Verbindungen mit Netzwerkkabeln zwischen Computer und DWR-R03D. • Die Verbindungsdiagramme zeigen Verbindungen innerhalb des mit [Network interface] angegebenen Computers. NETWORK MODE = SWITCHED Bei dieser Verbindungsmethode wird die Kommunikation zwischen DWX-Geräten mit der Dante- Netzwerkkommunikation kombiniert.
  • Seite 84 NETWORK MODE = SEPARATE Bei dieser Verbindungsmethode wird die Kommunikation zwischen DWX-Geräten von der Dante- Netzwerkkommunikation getrennt und somit die Netzwerklast verringert. Diese Methode wird empfohlen, wenn Sie Dante-Audio und Wireless Studio mit höherer Stabilität betreiben möchten. • Verbindungsbeispiel Computer Wireless Studio for DWX for Dante...
  • Seite 85 NETWORK MODE = REDUNDANT Bei dieser Verbindungsmethode wird Dante-Netzwerkkommunikation sowohl primär als auch sekundär in Fällen verwendet, in denen Dante-Audio unterbrochen oder verzögert wird. Verwenden Sie diese Methode, wenn Sie Redundanz erzielen möchten. • Verbindungsbeispiel (erfordert DHCP-Server) Computer Wireless Studio for DWX for Dante Dante Virtual Soundcard...
  • Seite 86 Software without restriction, including without limitation Open-Source-Software the rights to use, copy, modify, merge, publish, distribute, sublicense, and/or sell copies of the Software, and to permit persons to whom the Software is furnished to do so, subject to the following conditions: Wireless Studio verwendet die folgende Open-Source- Software.
  • Seite 87 indirect, to cause the direction or management of such 2. Grant of Copyright License. Subject to the terms and entity, whether by contract or otherwise, or (ii) ownership conditions of this License, each Contributor hereby grants of fifty percent (50%) or more of the outstanding shares, or to You a perpetual, worldwide, non-exclusive, no-charge, (iii) beneficial ownership of such entity.
  • Seite 88 License. You may add Your own attribution notices within 9. Accepting Warranty or Additional Liability. While Derivative Works that You distribute, alongside or as an redistributing the Work or Derivative Works thereof, You addendum to the NOTICE text from the Work, provided may choose to offer, and charge a fee for, acceptance of that such additional attribution notices cannot be construed support, warranty, indemnity, or other liability obligations...
  • Seite 89 Permission to use, copy, modify, and distribute this software for any purpose with or without fee is hereby Copyright (c) 2009-2020 Petri Lehtinen petri@digip.org granted, provided that the above copyright notice and this permission notice appear in all copies. Permission is hereby granted, free of charge, to any person obtaining a copy of this software and associated THE SOFTWARE IS PROVIDED "AS IS", WITHOUT documentation files (the "Software"), to deal in the...
  • Seite 90 * 1. Redistributions of source code must retain the above * LOSS OF USE, DATA, OR PROFITS; OR BUSINESS copyright INTERRUPTION) * notice, this list of conditions and the following * HOWEVER CAUSED AND ON ANY THEORY OF disclaimer. LIABILITY, WHETHER IN CONTRACT, * STRICT LIABILITY, OR TORT (INCLUDING * 2.
  • Seite 91 * 2. Redistributions in binary form must reproduce the Copyright (C) 1995-2017 Jean-loup Gailly and Mark above copyright Adler * notice, this list of conditions and the following disclaimer in the This software is provided 'as-is', without any express or * documentation and/or other materials provided with the implied warranty.
  • Seite 92 THE SOFTWARE IS PROVIDED "AS IS", WITHOUT WARRANTY OF ANY KIND, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO THE WARRANTIES OF MERCHANTABILITY, FITNESS FOR A PARTICULAR PURPOSE, TITLE AND NON- INFRINGEMENT. IN NO EVENT SHALL THE COPYRIGHT HOLDERS OR ANYONE DISTRIBUTING THE SOFTWARE BE LIABLE FOR ANY DAMAGES OR OTHER LIABILITY, WHETHER IN CONTRACT, TORT OR OTHERWISE, ARISING...
  • Seite 93 Sony Corporation...

Diese Anleitung auch für:

Dwr-r02dDwr-r02dnDwr-r03d
