Proline Prowirl 200 PROFINET mit Ethernet-APL
Endress+Hauser
5
Bedienungsmöglichkeiten
2

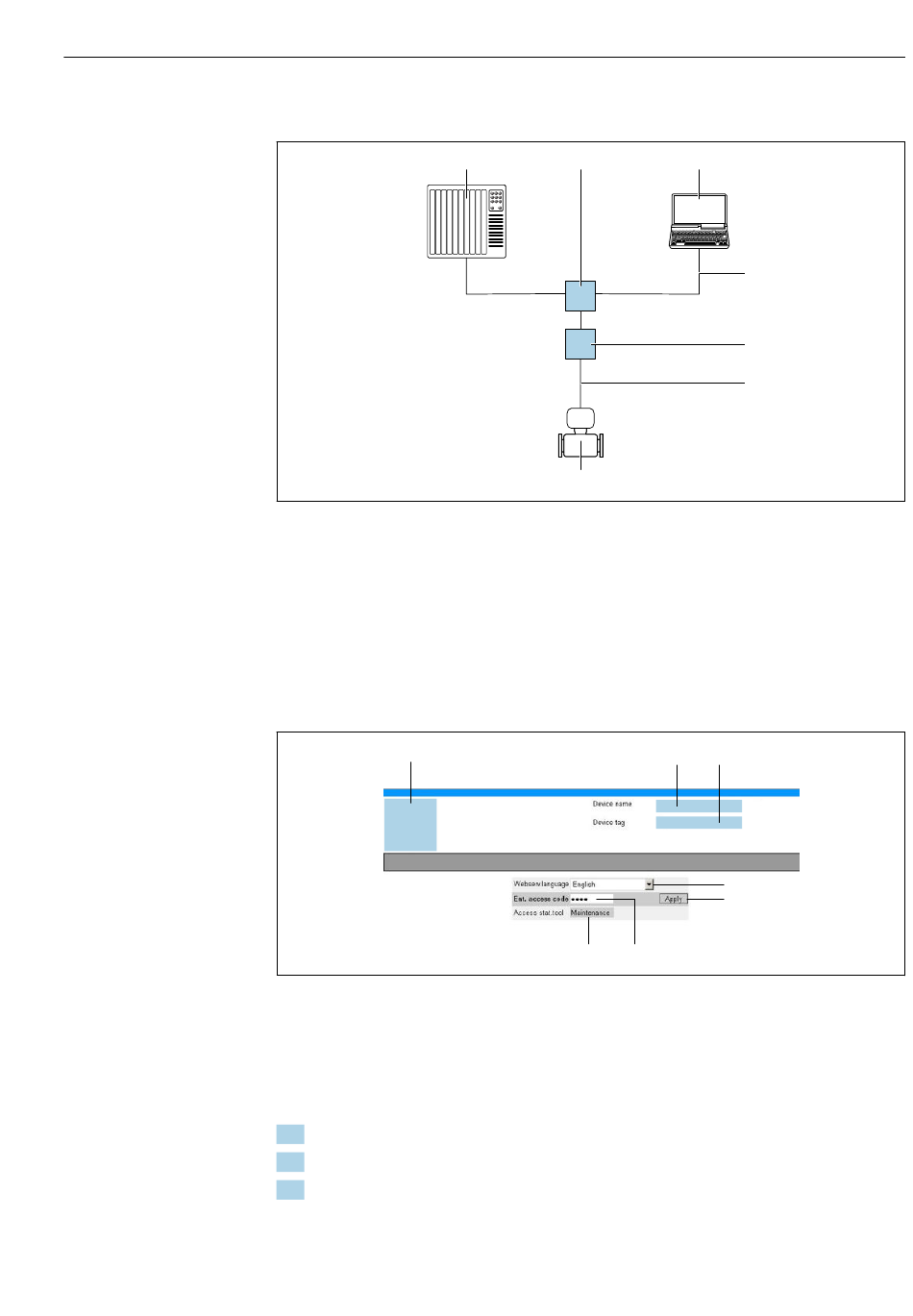

Verbindung mit Webserver via APL-Field-Switch
1
Automatisierungssystem, z.B. Simatic S7 (Siemens)
2
Ethernet-Switch, z.B. Scalance X204 (Siemens)
3
Computer mit Webbrowser (z. B. Internet Explorer) zum Zugriff auf integrierten Webserver
4
Standard-Ethernet-Kabel mit RJ45-Stecker
5
APL-Field-Switch
6
2-Wire Feldbus Kabeltyp A
7
Messgerät
5.1
Einloggen
1
1
Gerätebild
2
Gerätename
3
Messstellenbezeichnung
4
Bediensprache im Webserver
5
Login-Taste
6
Freigabecode
7
Anwenderrolle
1. Gewünschte Bediensprache für den Webbrowser wählen (4).
2. Anwenderspezifischen Freigabecode eingeben (6).
3. Eingabe mit Login bestätigen (5).
1
2
7
7
6
Bedienungsmöglichkeiten
3
4
5
6
2
3
4
5
A0046859
A0032877
21
