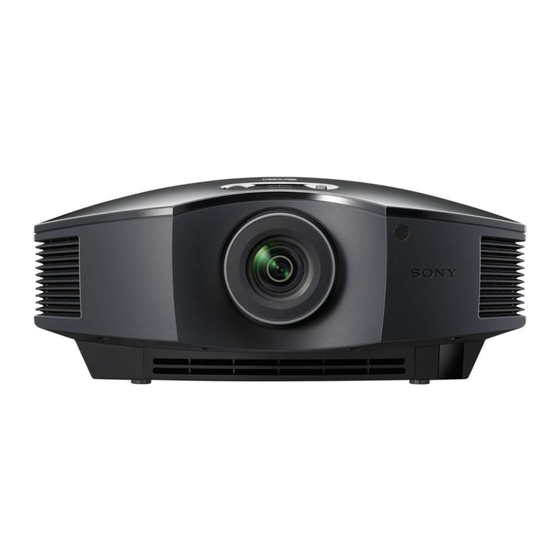

- Seite 1 4-534-761-42 (1) Video Projector Bedienungsanleitung Bitte lesen Sie dieses Handbuch und die mitgelieferte Kurzreferenz vor der Benutzung des Geräts sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. VPL-HW40ES...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einstellen der Bildqualität ....26 Anordnung der Auswahl der Direkteinstellung des Bedienungselemente gewünschten Menüpostens ..26 Einstellen des Bilds mit Real Color Vorderseite/Rechte Seite ....4 Processing .........27 Hinten/Unterseite ....... 5 Fernbedienung ........6 Verwendung der Menüs Menügesteuerte Bedienung ....29 Anschlüsse und Menü... - Seite 3 Reinigung .........62 Spezifikationen .........63 Vorwahlsignale ......65 Eingangssignale und justierbare/ einstellbare Posten ......67 Kompatible 3D-Signale ....69 3D-Signale und anpassbare/ einstellbare Elemente ....69 Seitenverhältnismodus ....71 Speicherbedingungen der justierbaren/einstellbaren Posten .........72 Projektionsentfernung und Objektivlagebereich ......74 Index ..........78...
-
Seite 4: Anordnung Der Bedienungselemente
Anordnung der Bedienungselemente Vorderseite/Rechte Seite Sie können die Tasten am Bedienfeld, deren Bezeichnungen mit denen an der Fernbedienung übereinstimmen, zur Bedienung des Projektors verwenden. Stellknöpfe für Bedienfeld Objektivverschiebung (1 Seite 9) Tasten M/m/</, (Pfeil)/ (Eingabe) (1 Seite 29) Taste MENU (1 Seite 29) Anzeige LAMP/ COVER Taste INPUT (1 Seite 17) -
Seite 5: Hinten/Unterseite
Hinten/Unterseite Lüftungsöffnungen (Einlass) Lüftungsöffnungen (Einlass) Lüftungsöffnungen (Einlass) Lüftungsöffnungen (Einlass) Lampenabdeckung (1 Seite 59) Vorderfuß (verstellbar) (1 Seite 12) Filterhalter (1 Seite 60) Lüftungsöffnungen (Einlass) Projektor-Deckenhalter- Montagelöcher (1 Seite 76) 3D-Synchronsender (1 Seite 23) -
Seite 6: Fernbedienung
Fernbedienung Infrarotsender Taste LIGHT Beleuchtet die Tasten der Schalter (Ein/Bereitschaft) Fernbedienung. (1 Seite 9) Taste INPUT (1 Seite 17) Tasten CALIBRATED PRESET (1 Seite 25) Taste PATTERN Taste RESET (1 Seite 31) (1 Seite 9) Tasten M/m/</, (Pfeiltasten)/ (Eingabe) (1 Seite 29) Taste MOTION Taste MENU (1 Seite 29) ENHANCER (1 Seite 26) -
Seite 7: Anschlüsse Und Vorbereitungen
Anschlüsse und Vorbereitungen Dieser Abschnitt beschreibt, wie Sie den Projektor und die Leinwand installieren, sowie die Geräte anschließen, deren Bild Sie projizieren möchten usw. Vorbereitung 1: Installieren des Projektors Der Projektor projiziert Bilder, die von einem Videorecorder oder einem anderen Gerät ausgegeben werden. -
Seite 8: Vorbereitung 2: Einstellen Der Bildlage
Vorbereitung 2: Einstellen der Bildlage Projizieren Sie ein Bild auf die Leinwand, und stellen Sie dann die Bildlage ein. Anzeige ON/STANDBY Fernbedienungs- Stellknöpfe für sensor Objektivverschie- bung 5, 6 Schalter (Ein/ Zoomhebel, Bereitschaft) Fokusring Taste PATTERN Tipp (Ein/Bereitschaft), INPUT, MENU und M/m/</,/ Die Tasten (Joystick) an der Seite des Projektors haben dieselbe Funktion wie die auf der Fernbedienung. - Seite 9 Schließen Sie das Netzkabel Tipp erst an den Projektor, und dann Drücken Sie die Taste PATTERN erneut, an eine Netzsteckdose an. um die Anzeige des Testsignals auszublenden. Die Anzeige ON/STANDBY leuchtet in Rot, und der Projektor wird in den Verschieben Sie beide Bereitschaftsmodus versetzt.
-
Seite 10: Zum Einstellen Der Horizontalposition
Zum Einstellen der Horizontalposition Drehen Sie den Stellknopf für die Objektivverschiebung nach links oder rechts. Das auf die Leinwand projizierte Bild wird um maximal 25% der Leinwandbreite von der Objektivmitte aus nach rechts oder links verschoben. 25% 1 Leinwandbreite 25% Draufsicht : Bildlage bei maximaler Verschiebung nach links : Bildlage bei maximaler Verschiebung nach rechts... - Seite 11 Hinweise • Der Verschiebungsbereich des auf die Leinwand projizierten Bilds kann nur innerhalb der unten abgebildeten achteckigen Fläche eingestellt werden. Weitere Informationen erhalten Sie unter „Projektionsentfernung und Objektivlagebereich“ (1 Seite 74). Verschiebungsbereich des projizierten Bilds 0,71V Projiziertes Bild 0,25H 0,25H 0,71V H: Breite des projizierten Bilds V: Höhe des projizierten Bilds...
-
Seite 12: So Gleichen Sie Die Neigung Der Installationsfläche Aus
So gleichen Sie die Neigung der Installationsfläche aus Wenn Sie den Projektor auf einer geneigten Fläche aufstellen, halten Sie ihn mit Hilfe der Vorderfüße (verstellbar) waagerecht. Zum Verstellen drehen. Vorderfüße (verstellbar) Hinweise • Wenn der Projektor zu stark gekippt wird, kommt es bei der Projizierung des Bildes zu trapezförmigen Verzerrungen. -
Seite 13: Preparation 3 Anschließen Des Projektors
Rechte Seite des Projektors AV-Verstärker mit HDMI- Eingangs-/-Ausgangsbuchsen Lautsprecher an HDMI-Ausgang HDMI-Kabel (nicht mitgeliefert) Achten Sie bei Verwendung eines HDMI-Kabels darauf, : Videosignalfluss dass es sich um ein Sony HDMI-Kabel oder um ein anderes Kabel, das mit dem HDMI-Logo versehen ist, handelt. -
Seite 14: So Schließen Sie Geräte Mit Komponenten-Videoausgangsbuchsen An
Hinweise • Verwenden Sie ein HDMI-Kabel für die Datenübertragung mit hoher Geschwindigkeit. Bei Verwendung eines standardmäßigen HDMI-Kabels werden 1080p-, DeepColor- und 3D- Videobilder nicht ordnungsgemäß angezeigt. • Achten Sie beim Anschließen eines HDMI-Kabels an den Projektor darauf, dass das Symbol oberhalb des HDMI-Eingangs des Projektors und das Symbol am Stecker des Kabels auf die gleiche Position ausgerichtet sind. -
Seite 15: Anschluss Eines Computers
15-poliges HD-D-Sub-Kabel (nicht mitgeliefert) oder HDMI-Kabel (nicht mitgeliefert) Achten Sie bei Verwendung eines HDMI-Kabels darauf, dass : Videosignalfluss es sich um ein Sony HDMI-Kabel oder um ein anderes Kabel, das mit dem HDMI-Logo versehen ist, handelt. Hinweise • Verwenden Sie ein HDMI-Kabel für die Datenübertragung mit hoher Geschwindigkeit. Bei Verwendung eines standardmäßigen HDMI-Kabels werden 1080p-, DeepColor- und 3D-... -
Seite 16: Anschließen An Einen 3D-Synchronsender
Anschließen an einen 3D-Synchronsender Das Gerät ist mit einem 3D-Synchronsender ausgestattet. Abhängig von der Installationsumgebung des Geräts empfängt die 3D-Brille die 3D-Signale von dem in den Gerät integrierten 3D-Synchronsender nicht ordnungsgemäß. Schließen Sie in diesem Fall einen optionalen 3D-Synchronsender an und stellen Sie ihn in der Nähe Ihrer Betrachtungsposition auf. -
Seite 17: Projizieren
Projizieren Dieser Abschnitt beschreibt die Bedienung des Geräts, um das Bild eines an das Gerät angeschlossenen Gerätes wiederzugeben. Hier erfahren Sie auch, wie Sie die Bildqualität nach Ihrer Bevorzugung einstellen. Projizieren des Bildquelle Anzeige für INPUT Bildes An die Buchse INPUT A Eingang A angeschlossenes RGB- Schalten Sie sowohl den... -
Seite 18: Ausschalten Der Stromversorgung
Ausschalten der Stromversorgung Drücken Sie die Taste (Ein/ Bereitschaft). Die Meldung „AUSSCHALTEN?“ erscheint auf der Leinwand. Drücken Sie die Taste (Ein/ Bereitschaft) erneut, bevor die Meldung ausgeblendet wird. Die Anzeige ON/STANDBY blinkt in Grün, und der Lüfter läuft weiter, um die interne Wärme abzuleiten. -
Seite 19: Auswählen Des Seitenverhältnisses Entsprechend Dem Videosignal
Auswählen des Seitenverhältnisses entsprechend dem Videosignal Sie können das Seitenverhältnis auswählen, das am besten zu Ihrem empfangenen Videosignal passt. Drücken Sie ASPECT. Mit jedem Drücken der Taste ändert sich die Einstellung von „Seitenverhältnis“. Sie können den Modus auch mit dem Menü... - Seite 20 Originalbild Empfohlene Einstellung und daraus resultierende Bilder Normal 1,78:1 (16:9) 1,33:1 (4:3) 1,33:1 (4:3) mit Seitenrändern Strecken Gestaucht V-Streckung 2,35:1 Bei Verwendung einer Zerrlinse...
- Seite 21 Originalbild Empfohlene Einstellung und daraus resultierende Bilder Verkleinern 16:9 Bei Verwendung einer Zerrlinse Normal (Bei Eingabe eines Computersignals) Voll (Bei Eingabe eines Computersignals) Hinweise • Die wählbaren Seitenverhältnismodi variieren abhängig vom Eingangssignal. • Die vertikale Bildlage kann nur dann mit „V-Zentrierung“ und „Vertikale Größe“ im Menü Bildschirm eingestellt werden, wenn „Seitenverhältnis“...
-
Seite 22: Betrachten Von 3D-Videobildern
Betrachten von 3D-Videobildern Sie können packende 3D-Videobilder, etwa aus 3D-Spielen und von 3D-Blu-ray-Discs, mithilfe der optionalen 3D-Brille anzeigen. Schalten Sie das an das Gerät angeschlossene HDMI-Gerät für 3D- Kompatibilität ein und geben Sie dann 3D-Inhalte wieder. Einzelheiten zur Wiedergabe von 3D-Inhalten finden Sie in der Bedienungsanleitung des angeschlossenen Geräts. -
Seite 23: Verwenden Der Funktion Simuliertes 3D
Verwenden der Funktion Simuliertes 3D Sie können normale 2D-Videobilder in 3D-Videobilder umwandeln. Tipp Weitere Einzelheiten zur Bedienung der Bildschirmmenüs finden Sie unter „Menügesteuerte Bedienung“ (1 Seite 29). Rufen Sie das Menü Funktion auf und wählen Sie „3D-Einstellungen“. Setzen Sie „2D/3D wählen“ auf „3D“ und drücken Sie dann , um „3D- Format“... - Seite 24 Abbildung B: 3D-Synchronsignal - Abstand zwischen dem Projektor und der Leinwand ca. 5 m (Maximal) Projektor Seitenansicht Leinwand Hinweis Ein 3D-Sync-Signal wird vom 3D-Synchronsender an der Vorderseite des Geräts zur Leinwand projiziert. (Abb C) Bestimmte Aufstellungsbedingungen, wie z. B. ein Hindernis vor dem Gerät, können dazu führen, dass die 3D-Sync-Signale nicht die Leinwand erreichen.
-
Seite 25: Wahl Des Bildbetrachtungsmodus
Wahl des Bildbetrachtungsmodus Sie können den Bildbetrachtungsmodus wählen, der am besten für die jeweilige Videoquelle oder die Bedingungen in dem entsprechenden Raum geeignet ist. Sie können verschiedene voreingestellte Modi für jeweils 2D/3D speichern und anschließend benutzen. Drücken Sie eine der Tasten CALIBRATED PRESET. Tasten CALIBRATED PRESET... -
Seite 26: Einstellen Der Bildqualität
Einstellen der Bildqualität Sie können die Bildqualität nach Ihrer Bevorzugung bequem einstellen, indem Sie die Einstellungsposten mit der Fernbedienung auswählen. Die eingestellten Daten können in jedem kalibrierten voreingestellten Bildmodus gespeichert werden. Auswahl der Direkteinstellung des gewünschten Menüpostens Die folgenden Menüposten können mithilfe der Tasten an der Taste MOTION Fernbedienung eingestellt werden. -
Seite 27: Einstellen Des Bilds Mit Real Color Processing
Einstellen des Bilds mit Real Color Processing Mit der Funktion „Real Color Processing“ (RCP) können Sie die Farbe, den Farbton und die Helligkeit der einzelnen, unabhängig festgelegten Sollwerte des projizierten Bildes einstellen. Dadurch erhalten Sie ein Bild, das Ihrer Bevorzugung besser entspricht. Tipp Halten Sie die Szene der Videoquelle an, wenn Sie das Bild mit Real Color Processing einstellen. - Seite 28 Stellen Sie die Farbe der angegebenen Teile ein. Drücken Sie M/m, um „RCP Farbe“, „RCP Farbton“ oder „RCP Helligkeit“ auszuwählen und stellen Sie dann Farbe oder Farbton der in Schritt 3 ausgewählten Abschnitte mit </, wunschgemäß ein, während Sie das projizierte Bild betrachten.
-
Seite 29: Verwendung Der Menüs
Verwendung der Menüs Dieser Abschnitt beschreibt die Durchführung verschiedener Justierungen und Einstellungen mithilfe der Menüs. Hinweis Die Menüanzeigen, die für die Erklärung verwendet werden, weichen möglicherweise von der tatsächlichen Menüanzeige ab. Drücken Sie M/m, um einen Menügesteuerte Menüposten auszuwählen, und drücken Sie dann , oder Bedienung Der Projektor verfügt über ein... -
Seite 30: Nicht Einstellbare Posten
Nehmen Sie die Einstellung oder Popup-Menü Einrichtung eines Postens vor. Einstellungsposten Zum Ändern des Einstellwerts Um den Wert zu erhöhen, drücken Sie M/,. Um den Wert zu verringern, drücken Sie m/<. Drücken Sie , um die Einstellung zu speichern und die ursprüngliche Anzeige wiederherzustellen. -
Seite 31: So Machen Sie Vorgenommene Einstellungen Rückgängig
Die Einstellungen von „Realismus“, „Kino Schwarz plus“, „Motionflow“, „Kontrast“, „Helligkeit“, „Farbe“, „Farbton“, „Farbtemperatur“, „Schärfe“ und „Experten-Einstellung“ im Menü Bild So machen Sie vorgenommene Einstellungen rückgängig Wählen Sie einen Posten auf dem Menübildschirm aus, und rufen Sie das Popup-Menü, das Einstellungmenü und das Einrichtungsmenü... -
Seite 32: Menü Bild
Menü Bild Das Menü Bild wird für Bildeinstellungen verwendet. Hinweis Diese Posten sind je nach der Art des Eingangssignals eventuell nicht verfügbar. Weitere Informationen erhalten Sie unter „Eingangssignale und justierbare/einstellbare Posten“ (1 Seite 67). Die Postennamen in Klammern sind die auf der Fernbedienung aufgedruckten Posten. Voreinst. - Seite 33 Rückstellen Hierüber werden alle derzeit Einstellungen für Voreinst. Kal. für den Einstellmodus auf ihre Standardwerte zurückgesetzt (1 Seite 30). Tipp Rückstellen wirkt sich nicht auf die unter Benutzerdef. 5 für „Farbtemperatur“ gespeicherten Einstellungen aus. Um Verstärkung oder Vorspannung unter Benutzerdef. 5 zurückzustellen, drücken Sie im Einstellungsmenü...
- Seite 34 Kontrast Dient zum Einstellen des Kontrasts. [CONTRAST] Höhere Werte sorgen für schärfere Bilder, niedrigere Werte verringern die Schärfe. Sie können Einstellungen durchführen, indem Sie CONTRAST +/– an der Fernbedienung drücken. Helligkeit Dient zum Einstellen der Bildhelligkeit. [BRIGHTNESS] Je höher der Wert, desto heller das Bild. Je niedriger der Wert, desto dunkler das Bild.
- Seite 35 Experten-Einstellung NR (Rauschunterdrückung) Damit können Sie Rauigkeiten oder Rauschen des Bilds verringern. Normalerweise wird „Aus“ gewählt. Falls das Bild rau oder verrauscht ist, wählen Sie eine Einstellung unter „Niedrig“, „Mittel“ oder „Hoch“ entsprechend der Eingangssignalquelle. MPEG NR (MPEG Rauschunterdrückung) Reduziert Blockrauschen und Moskitorauschen, besonders bei Digitalsignalen.
- Seite 36 Experten-Einstellung x.v.Color Stellen Sie diesen Posten ein, wenn Sie ein x.v.Color-Videosignal wiedergeben. Setzen Sie diesen Posten auf „Ein“, wenn Sie das Gerät mit einem Gerät verbinden, das x.v.Color unterstützt, um ein x.v.Color-Videosignal wiederzugeben. Einzelheiten zu x.v.Color finden Sie unter „Info zu x.v.Color“ (1 Seite 51).
-
Seite 37: Menü Erweit. Bildeinstlg
Menü Erweit. Bildeinstlg. Das Menü Erweit. Bildeinstlg. wird für detailliertere Bildeinstellungen verwendet. RCP (Real Color Sie können Farbe, Farbton und Helligkeit der einzelnen Processing) ausgewählten Bildausschnitte unabhängig einstellen. Benutzer 1: Sie können das Bild mit Real Color Processing einstellen und die Einstellungen speichern. Nachdem die Einstellungen gespeichert worden sind, können Sie das Bild mit der eingestellten Bildqualität betrachten. -
Seite 38: Menü Bildschirm
Menü Bildschirm Das Menü Bildschirm dient zum Einstellen des Eingangssignals. Sie können u. a. die Bildgröße einstellen und den Seitenverhältnismodus wählen. Hinweis Diese Posten sind je nach der Art des Eingangssignals eventuell nicht verfügbar. Weitere Informationen erhalten Sie unter „Eingangssignale und justierbare/einstellbare Posten“ (1 Seite 67). Die Postennamen in Klammern sind die auf der Fernbedienung aufgedruckten Posten. - Seite 39 Over Scan Dient zum Verbergen der Bildumrisse. Ein: Die Bildumrisse des Eingangsbildes werden nicht angezeigt. Wählen Sie diese Einstellung, wenn Rauschen an den Bildkanten auftritt. Aus: Das ganze Eingangsbild wird projiziert. Tipp Um den Anzeigebereich innerhalb der vier Richtungen der Leinwand anzuzeigen, lesen Sie die Angaben für „Blanking“...
-
Seite 40: Menü Einrichtung
Menü Einrichtung Das Menü Einrichtung dient zum Ändern der Werksvorgaben usw. Status Damit bestimmen Sie, ob die Bildschirmanzeige erscheint oder nicht. Bei Wahl von „Aus“ werden alle Bildschirmanzeigen außer bestimmten Menüs, der Meldung beim Ausschalten des Projektors und den Warnmeldungen ausgeschaltet. Sprache Dient zur Wahl der für die Menüs und Bildschirmanzeigen verwendeten Sprache. - Seite 41 P save-modus Der Stromsparmodus wird aktiviert. Lampe aus: Die Lampe schaltet sich automatisch aus und der Stromverbrauch wird gesenkt, wenn 10 Minuten lang kein Eingang eines Signals erfolgt. Wenn wieder ein Signal eingegeben oder eine beliebige Taste am Bedienfeld oder an der Fernbedienung gedrückt wird, leuchtet die Lampe wieder auf.
-
Seite 42: Menü Funktion
Menü Funktion Das Menü Funktion dient zum Ändern der Einstellungen der verschiedenen Funktionen des Projektors. Das Menü 3D-Einstellungen kann mit der Taste 3D auf der Fernbedienung angezeigt werden. 3D-Einstellungen Sie können die Einstellungen der 3D-Funktion ändern. 2D/3D wählen: Zum Umschalten der Videobilder in „2D“ oder „3D“. - Seite 43 • Die Steuerfunktionen des Projektors und des mit HDMI- Steuerung kompatiblen angeschlossenen Gerätes werden miteinander synchronisiert. • Die HDMI-Steuerungseinstellung eines Sony-Gerätes (AV- Verstärker, Video usw.), das mit „HDMI-Steuerung - Einfache Einstellung“* kompatibel ist, wird ebenfalls wirksam. Gerät Auto Aus: Damit legen Sie fest, ob auch das mit Steuerung für HDMI kompatible Gerät ausgeschaltet wird, wenn Sie den...
- Seite 44 Geräteliste: Hier werden alle mit Steuerung für HDMI kompatiblen Geräte, die an den Projektor angeschlossen sind, aufgelistet. Bei Wahl von „Aktivieren“ wird die Einstellung Steuerung für HDMI eines Sony-Gerätes (AV-Verstärker, Video usw.), das mit „Steuerung für HDMI - Einfache Einstellung“ kompatibel ist, ebenfalls wirksam.
-
Seite 45: Posten, Die Durch Die Einstellungssperre Gesperrt Werden
Eingangsbuchsen ohne Eingangssignal werden nicht angezeigt. Auto. Eing-wahl Wenn die Einstellung „Ein“ lautet, werden Eingangsbuchsen ohne Eingangssignal nicht mehr in dem Bildschirm mit den Eingangsbuchsen angezeigt, der durch Drücken von INPUT aufgerufen wird. Wenn alle Eingangsbuchsen angezeigt werden sollen, wählen Sie die Einstellung „Aus“. -
Seite 46: Menü Installation
Menü Installation Das Menü Installation dient zum Ändern der Installationseinstellungen. V Trapez Dient zum Korrigieren der vertikalen Trapezverzeichnung des Bilds. Wenn die Unterseite des Trapezes länger als die Oberseite ist ): Ein niedrigerer Wert wird eingestellt (Richtung –). Wenn die Oberseite des Trapezes länger als die Unterseite ist ): Ein höherer Wert wird eingestellt (Richtung +). - Seite 47 Panel-Abgleich Damit können Sie die Lücken in der Farbe der Schriftzeichen oder des Bildes einstellen. Bei Einstellung auf „Ein“ können die Posten „Farbe einstellen“ und „Musterfarbe“ zugewiesen und eingestellt werden. Posten einstellen: Damit wählen Sie die Einstellungsart unter den folgenden Optionen aus. Lage: Sie können das ganze Bild verschieben und Einstellungen durchführen.
-
Seite 48: Menü Informationen
Frequenz des Eingangssignals sowie die aufgelaufenen Betriebsstunden der Lampe an. Modellbezeichnung: VPL-HW40ES Serien-Nr. Speicher-Nr. Signaltyp Modellbezeichnung Zeigt die Modellbezeichnung (VPL-HW40ES). Serien-Nr. Zeigt die Seriennummer an. fH (horizontale Frequenz) Zeigt die horizontale Frequenz des Eingangssignals an. fV (vertikale Frequenz) Zeigt die vertikale Frequenz des Eingangssignals an. -
Seite 49: Vorwahlspeichernummer
Info zur Vorwahlspeichernummer Dieses Gerät verfügt über Standardbilddaten zum richtigen Einstellen von Vorwahldaten für Eingangssignale je nach den unter „Vorwahlsignale“ (1 Seite 65) (dem Vorwahlspeicher) gezeigten Signalen. Wenn ein voreingestelltes Signal eingegeben wird, erkennt der Projektor automatisch den Signaltyp und ruft die Daten für das Signal vom Vorwahlspeicher ab, um ein optimales Bild zu erhalten. -
Seite 50: Sonstige
Sonstige Dieser Abschnitt beschreibt neben den übrigen Funktionen, wie Sie Probleme lösen und die Lampe oder den Luftfilter auswechseln. Einstellen von Steuerung für Info zu Steuerung für HDMI HDMI Die entsprechenden Anschlüsse müssen sowohl am Projektor als auch am angeschlossenen Gerät, das mit der HDMI- Steuerung kompatibel ist, zugewiesen Was ist Steuerung für HDMI? werden. -
Seite 51: Info Zu X.v.color
• „x.v.Color“ ist ein Aktionsname für Produkte, die in der Lage sind, einen breiten Farbraum auf der Basis der xvYCC-Spezifikationen zu reproduzieren, und ist ein Markenzeichen der Sony Corporation. • xvYCC ist ein internationaler Standard der technischen Spezifikationen des Farbraums mit erweiterter Farbskala für Videosignale. -
Seite 52: Fehlerbehebung
Fehlerbehebung Falls der Projektor nicht richtig zu funktionieren scheint, versuchen Sie zunächst, die Störung mithilfe der folgenden Anweisungen ausfindig zu machen und zu beheben. Sollte die Störung bestehen bleiben, wenden Sie sich an qualifiziertes Sony-Personal. Stromversorgung Symptom Ursache und Abhilfemaßnahme c Der Projektor wird möglicherweise nicht eingeschaltet, wenn... -
Seite 53: Fernbedienung
Der Anzeigemodus des Projektors ist möglicherweise Die Modellbezeichnung wird nicht von der werksseitig eingestellt worden. Wenden Sie sich an Ihren Leinwand ausgeblendet. Händler oder qualifiziertes Sony-Personal. Anderenfalls wird der Demo-Modus fortwährend angezeigt. c Stellen Sie die Option „Auto. Eing-wahl“ im Menü Funktion Die Eingangsbuchsen werden nicht angezeigt. - Seite 54 3D-Videobilder Symptom Ursache und Abhilfemaßnahme c Überprüfen Sie, ob die 3D-Brille eingeschaltet ist. Die Videobilder scheinen c Prüfen Sie, ob die Batterie in der 3D-Brille aufgeladen ist. keine 3D-Videobilder zu c Überprüfen Sie, ob die Eingangsquelle HDMI ist. sein. c Setzen Sie „2D/3D wählen“ auf „Auto“ oder „3D“ (1 Seite 42).
-
Seite 55: Warnanzeigen
Störung im elektrischen System vor. Konsultieren Sie qualifiziertes Sony-Personal. Hinweis Falls eine andere Warnanzeige außer der obigen zu blinken beginnt und das Symptom trotz Ausführung der obigen Maßnahmen bestehen bleibt, wenden Sie sich an qualifiziertes Sony- Personal. -
Seite 56: Meldungslisten
Meldungslisten Warnmeldungen Meldung Ursache und Abhilfemaßnahme c Schalten Sie die Stromversorgung aus. Zu heiß! Birne aus in 1 c Stellen Sie sicher, dass die Lüftungsöffnungen durch nichts Min. blockiert werden. c Frequenz nicht im gültigen Bereich. Geben Sie ein Signal ein, Frequenz außerhalb Bereichs! das innerhalb des akzeptablen Frequenzbereichs des Projektors... -
Seite 57: Vorsichtsmeldungen
Meldung Ursache und Abhilfemaßnahme P Save-Modus aktiv. c „P save-modus“ ist auf „Bereitschaft“ gestellt. (1 Seite 41) Projektor schaltet in 1 Min Hinweis autom auf Bereitschaft. Wenn keine Signaleingabe erfolgt, schaltet sich die Stromversorgung nach 1 Minute aus, und der Projektor wechselt in den Bereitschaftsmodus. -
Seite 58: Auswechseln Der Lampe Und Des Luftfilters Und Reinigen Der Lüftungsöffnungen (Einlass)
• Berühren Sie nicht die Objektivoberfläche. Auswechseln der Falls Sie sie berühren, wischen Sie Fingerabdrücke mit einem weichen Tuch ab. Lampe und des • Lassen Sie beim Lampenwechsel besondere Vorsicht walten, wenn der Projektor an der Luftfilters und Decke montiert ist. Reinigen der •... - Seite 59 Lösen Sie die 3 Schrauben an der Lampe mit dem Kreuzschlitzschraubenzieher. Halten Sie den Griff hoch, und ziehen Sie dann die Lampe gerade heraus. Halten Sie den Griff der neuen Lampe, schieben Sie die Lampe Hinweise bis zum Anschlag fest hinein, •...
- Seite 60 Schließen Sie die Bringen Sie den neuen Luftfilter Lampenabdeckung, und ziehen so an, dass er von den Klauen Sie die Schrauben an. (10 Positionen) am Filterhalter gehalten wird. Hinweis Bringen Sie den Luftfilter so an, dass er auf die Form des Filterhalters ausgerichtet ist. Vermeiden Sie außerdem eine Berührung des Lüfters nach dem Entfernen des Luftfilters, der tief in den Projektor...
- Seite 61 Schalten Sie den Projektor ein, • Der Projektor lässt sich nicht einschalten, wenn die Deckplatte und die und wählen Sie dann den Lampenabdeckung nicht einwandfrei gewünschten geschlossen sind. Einstellungsposten im Menü • Um eine auf der Leinwand angezeigte Einrichtung aus. Der Meldung aufzuheben, drücken Sie entweder folgende Menübildschirm wird die Taste an der Fernbedienung oder die...
-
Seite 62: Reinigen Des Luftfilters
Reinigen des Reinigung Luftfilters Reinigen des Objektives Wenn „Filter reinigen.“ auf der Leinwand Die Objektivlinsenoberfläche wurde erscheint, sollten Sie den Luftfilter reinigen. speziell behandelt, um die Reflektion von Der Luftfilter sollte alle 1.500 Stunden Licht zu reduzieren. gereinigt werden. Dieser Wert hängt von der Bei einer unsachgemäßen Reinigung kann es Umgebung und Benutzungsart des zu einer Beeinträchtigung der... -
Seite 63: Spezifikationen
Spezifikationen Posten Beschreibung Anzeigesystem Projektionssystem mit SXRD-Panel und 1 Objektiv Anzeigegerät Format des 0,61-Zoll (15,4 mm) -SXRD-Panel, effektiven Anzeigebereichs Anzahl der Pixel 6.220.800 Pixel (2.073.600 Pixel × 3) Projektionsobjektiv 1,6-fach-Zoomobjektiv (manuell) f=18,7mm bis 29,7mm F2,52 bis F3,02 Lichtquelle 200-W-Ultra-Hochdrucklampe Leinwandformat 40-Zoll bis 300-Zoll (1.016 mm bis 7.620 mm) (diagonal gemessen) Akzeptable Videosignale... - Seite 64 • Die Werte für Gewicht und Abmessungen sind Näherungswerte. • Nicht alle Sonderzubehörteile sind in allen Ländern und Regionen erhältlich. Bitte wenden Sie sich an Ihren autorisierten Sony-Händler. • Die Informationen zum Zubehör in dieser Anleitung entsprechen dem Stand von Februar 2014.
-
Seite 65: Vorwahlsignale
Vorwahlsignale Die folgende Tabelle zeigt die Signale und Videoformate, die dieser Projektor projizieren kann. Wenn ein anderes Signal als die unten aufgeführten Vorwahlsignale eingegeben wird, wird das Bild u. U. nicht korrekt angezeigt. Vorwahl- Vorwahlsignal Sync Teilung speicher- (Auflösung) (kHz) (Hz) (H Größe) nummer... - Seite 66 Vorwahl- Vorwahlsignal Sync Teilung speicher- (Auflösung) (kHz) (Hz) (H Größe) nummer 640 × 480 VESA 60 31,469 59,940 H-neg, V-neg VESA 72 37,861 72,809 H-neg, V-neg VESA 75 37,500 75,000 H-neg, V-neg (IBM M3) VESA 85 43,269 85,008 H-neg, V-neg (IBM M4) 800 ×...
-
Seite 67: Eingangssignale Und Justierbare/Einstellbare Posten
Eingangssignale und justierbare/einstellbare Posten Die für Einstellungen verfügbaren Menüposten sind je nach dem Eingangssignal unterschiedlich. Diese sind in den folgenden Tabellen aufgeführt. Die nicht einstellbaren Posten erscheinen nicht im Menü. Menü Bild Posten Eingangssignal Komponenten-Signal Video GBR-Signal Computer-Signal Realismus – Lampenregelung Filmprojektion –... -
Seite 68: Menü Bildschirm
Menü Bildschirm Posten Eingangssignal Komponenten-Signal Video GBR-Signal Computer-Signal Seitenverhältnis Over Scan – Bildfläche * – (nur Vorwahlspeicher- (nur Vorwahlspeicher- nummern 7, 8, 12, 13, nummern 7, 8, 12, 13, V-Zentrierung * – Vertikale Größe * – – – Phase – –... -
Seite 69: Kompatible 3D-Signale
Kompatible 3D-Signale Der Projektor kann die folgenden 3D-Signaltypen verarbeiten. Auflösung 3D-Signalformat 720/60, 50P Nebeneinander-Format 1080/24P Untereinander-Format* Frame packing* 1080/60, 50i Nebeneinander-Format* 1080/60, 50P Nebeneinander-Format Untereinander-Format *: Obligatorisches 3D-Format der HDMI-Normen. 3D-Signale und anpassbare/einstellbare Elemente Einige Menüelemente lassen sich abhängig von den 3D-Signalen möglicherweise nicht anpassen/einstellen. - Seite 70 Wenn der Projektor für eine Umwandlung von 2D-Videobildern in 3D-Videobilder konfiguriert ist, lassen sich einige Menüelemente abhängig von den im Menü Funktion unter „3D-Format“ ausgewählten Einstellungen möglicherweise nicht anpassen/ einstellen. Elemente, die sich nicht anpassen bzw. einstellen lassen, werden im Menü nicht angezeigt.
-
Seite 71: Seitenverhältnismodus
Seitenverhältnismodus Welche Einstellungen gewählt werden können, hängt vom Eingangssignal oder vom 3D- Format ab. Informationen hierzu finden Sie in den nachfolgenden Tabellen. Einstellungen, die nicht ausgewählt werden können, werden nicht im Menü angezeigt. Akzeptable Signale 1920 × 1080 720 × 480 1280 ×... -
Seite 72: Speicherbedingungen Der Justierbaren/Einstellbaren Posten
Speicherbedingungen der justierbaren/einstellbaren Posten Jeder justierbare/einstellbare Posten wird für jede Eingangsbuchse, Bildanzeige (2D/3D) oder jedes Vorwahlsignal individuell gespeichert. Weitere Informationen hierzu finden Sie in den nachfolgenden Tabellen. Vorwahlspeichernummern für die einzelnen Eingangssignale Eingang Vorwahlspeichernummern Eingang A 26, 28 bis 35, 37 bis 39, 55, 56 Komponenten 3 bis 8, 10, 11 HDMI 1 (2D) - Seite 73 Posten Speicherbedingungen Schärfe Für jede Eingangsbuchse, Bildanzeige (2D/3D) und Voreinst. Kal. MPEG NR Film-Modus Kontrastverst. Gammakorrektur x.v.Color Farbraum Menü Erweit. Bildeinstlg. Posten Speicherbedingung RCP: Position: Für RCP Benutzer 1. RCP: Bereich RCP Farbe RCP Farbton RCP Helligkeit Menü Bildschirm Posten Speicherbedingung Over Scan Für jede Eingangsbuchse und jedes Vorwahlsignal...
-
Seite 74: Projektionsentfernung Und Objektivlagebereich
Projektionsentfernung und Objektivlagebereich Die Projektionsentfernung bezieht sich auf die Entfernung zwischen der Vorderkante des Objektivs und der projizierten Oberfläche. Projektionsentfernung L Vorderkante des Objektivs Projiziertes Bild Der Objektivlagebereich steht für die Entfernung in Prozent (%), um die das Objektiv von der Mitte des projizierten Bildes aus verschoben werden kann. -
Seite 75: Projektionsentfernung
Bei der Projektion im Format 1,78:1 (16:9) 1,78 Videoanzeigebereich Projektionsbereich Projektionsentfernung Einheit: m Format des projizierten Bildes Projektionsentfernung L Diagonale Breite × Höhe 80" (2,03 m) 1,77 × 1,00 2,40 – 3,83 100" (2,54 m) 2,21 × 1,25 3,00 – 4,79 120"... -
Seite 76: Draufsicht
Die Maße für die Deckeninstallation des Projektors mit dem Halter PSS-H10 sind aus der nachstehenden Abbildung ersichtlich. Für Händler Nutzen Sie den Sony PSS-H10 Projektor-Deckenhalter und stellen Sie sicher, dass Sie den Projektor mit einem Draht etc. sichern, damit er nicht herunterfällt. Weitere Informationen erhalten Sie in der Installationsanleitung für Händler des PSS- H10. -
Seite 77: Frontansicht
Frontansicht Decke Mitte der Unterseite der Tragestange Montagehalte- rung 93,5 Objektivmitte 203,7 203,7 407,4 Seitenansicht 182,8 Objektivmitte Gehäuse-Vorderseite 227,8 236,1 463,9... -
Seite 78: Index
Einstellungssperre ........45 Index Experten-Einstellung .......35 Numerische Einträge Farbe ............34 3D Brille Farbraum ..........36 Reichweite der 3D-Brille ....23 Farbtemperatur ........34 3D-Einstellungen Farbton .............34 2D/3D wählen ........42 Fehlerbehebung ........52 3D-Effekt simuliert ......43 Fernbedienung 3D-Format ........... 42 Anordnung der Bedienungselemente ..6 3D-Tiefenanpassung ...... - Seite 79 Verkleinern ........21, 38 Voll ..........21, 38 Warenzeichen V-Streckung ........20, 38 • „PlayStation“ ist ein eingetragenes Wide-Zoom ........19, 38 Marken der Sony Computer Zoom ..........19, 38 Entertainment Inc. Signal einstellen • Die Bezeichnungen HDMI und HDMI APA .............39 High-Definition Multimedia Interface Lage .............39...
- Seite 80 © 2014 Sony Corporation...
