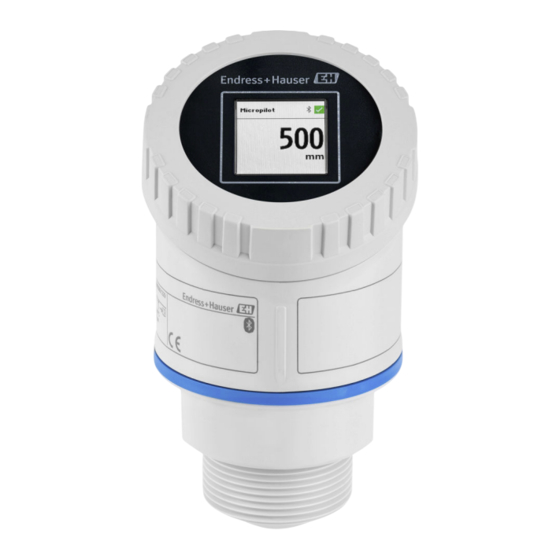

Endress+Hauser Micropilot FMR30B Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für Micropilot FMR30B:
- Technische information (52 Seiten) ,
- Einbauanleitung (8 Seiten)
Verwandte Anleitungen für Endress+Hauser Micropilot FMR30B
Inhaltszusammenfassung für Endress+Hauser Micropilot FMR30B
- Seite 1 Products Solutions Services BA02373F/00/DE/01.24-00 71668100 2024-09-01 Betriebsanleitung Micropilot FMR30B Freistrahlendes Radar HART...
- Seite 2 Sicherheitshinweise im Dokument sorgfältig lesen Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem entwick- lungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erweiterun- gen dieser Anleitung gibt die Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Micropilot FMR30B HART Inhaltsverzeichnis Inhaltsverzeichnis Bedienung über Bluetooth® wireless techno- Hinweise zum Dokument ... . 5 logy (optional) ......24 Dokumentfunktion . - Seite 4 Inhaltsverzeichnis Micropilot FMR30B HART 13.4 Entsorgung ......46 Zubehör ......46 14.1 Wetterschutzhaube .
-
Seite 5: Hinweise Zum Dokument
Micropilot FMR30B HART Hinweise zum Dokument Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung. -
Seite 6: Symbole In Grafiken
• SmartBlue-App, zur Bedienung mit Smartphone oder Tablet für Android oder iOS Speicherprogrammierbare Steuerung Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Endress+Hauser... -
Seite 7: Eingetragene Marken
Android, Google Play und das Google Play-Logo sind Marken von Google Inc. Bluetooth® Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken von Bluetooth SIG. Inc. und jegliche Verwendung solcher Marken durch Endress+Hauser erfolgt unter Lizenz. Andere Marken und Handelsnamen sind die ihrer jeweiligen Eigentümer. HART®... -
Seite 8: Restrisiken
Geräteoberflächen nicht mit spitzen oder harten Gegenständen bearbeiten oder reini- gen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. Restrisiken Das Elektronikgehäuse und die darin eingebauten Baugruppen wie Anzeigemodul, Haupt-... -
Seite 9: It-Sicherheit
Micropilot FMR30B HART Grundlegende Sicherheitshinweise Das Gerät erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderun- gen. Zudem ist es konform zu den EU-Richtlinien, die in der gerätespezifischen EU-Konfor- mitätserklärung aufgelistet sind. Mit Anbringung der CE-Kennzeichnung bestätigt Endress+Hauser diesen Sachverhalt. IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Produkt gemäß der Betriebs- anleitung installiert und eingesetzt wird. -
Seite 10: Produktbeschreibung
Produktbeschreibung Micropilot FMR30B HART Produktbeschreibung Produktaufbau A0055864 1 Geräteaufbau 40 mm (1,5 in) Antenne 80 mm (3 in) Antenne Prozessanschluss Antennenende; PVDF Dichtung EPDM (bei Gewinde G 1½") Designring PBT/PC Sensorgehäuse; PBT/PC Prozessanschluss Kabeleinführung, Gewinde NPT ½" Prozessanschluss Kabeleinführung, Verschraubung M20; PA Displayoberteil;... -
Seite 11: Produktidentifizierung
Micropilot FMR30B HART Montage Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Geräts zur Verfügung: • Typenschildangaben • Bestellcode (Order code) mit Aufschlüsselung der Gerätemerkmale auf dem Lieferschein • Seriennummer von Typenschildern in Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Gerät werden angezeigt. -
Seite 12: Montagehinweise
Montage Micropilot FMR30B HART 1. Gerät so einbauen oder Gehäuse drehen, dass die Kabeleinführungen nicht nach oben weisen. A0029263 2. Gehäusedeckel und die Kabeleinführungen immer fest zudrehen. 3. Kabeleinführungen kontern. 4. Eine Abtropfschlaufe ist bei der Kabelverlegung vorzusehen. Montagehinweise... -
Seite 13: Behältereinbauten
Micropilot FMR30B HART Montage Behältereinbauten α A0031777 Einbauten (Grenzschalter, Temperatursensoren, Streben, Vakuumringe, Heizschlangen, Strömungsbrecher usw.) die sich innerhalb des Strahlenkegels befinden, vermeiden. Dazu den Abstrahlwinkel α beachten. Vertikale Ausrichtung der Antennenachse Antenne senkrecht auf die Produktoberfläche ausrichten. Bei nicht senkrecht stehender Antenne kann die maximale Reichweite reduziert sein oder es können zusätzliche Störsignale auftreten. -
Seite 14: Gerät Montieren
Montage Micropilot FMR30B HART Gerät montieren 5.7.1 Montagearten A0055850 2 Wand- oder Stutzenmontage Wandmontage ausrichtbar Eingeschraubt am Prozessanschluss Antennenende, Gehäuseoberteil drehbar Montage UNI-Überwurfflansch Achtung! • Bei Freifeldanwendungen das Gerät zu jeder Zeit senkrecht ausgerichtet betreiben. • Bei Geräten mit 80mm-Antenne ist eine Montage nur mit UNI-Überwurfflansch möglich. -
Seite 15: Gehäuse Drehen
Micropilot FMR30B HART Montage 5.7.3 Gehäuse drehen • Einfache Montage durch optimale Ausrichtung des Gehäuses • Gut zugängliche Bedienung des Gerätes • Optimale Ablesbarkeit der Vor-Ort-Anzeige A0055932 5.7.4 Wetterschutzhaube Bei Einsatz im Freien wird die Verwendung einer Wetterschutzhaube empfohlen. Die Wetterschutzhaube kann als Zubehör oder zusammen mit dem Gerät über die Pro- duktstruktur "Zubehör beigelegt"... -
Seite 16: Montage Mit Ausleger Schwenkbar
Elektrischer Anschluss Micropilot FMR30B HART HINWEIS Der Montagebügel ist mit dem Transmittergehäuse nicht leitend verbunden. Elektrostatische Aufladung möglich. ‣ Den Montagebügel in den örtlichen Potenzialausgleich einbeziehen. 5.7.6 Montage mit Ausleger schwenkbar Der Ausleger, Wandhalter und Montageständer kann als Zubehör bestellt werden. -
Seite 17: Versorgungsspannung
Micropilot FMR30B HART Elektrischer Anschluss 6.1.2 Versorgungsspannung 12 … 30 V an einem Gleichstrom-Netzteil Das Netzteil muss sicherheitstechnisch geprüft sein (z. B. PELV, SELV, Class 2) und den jeweiligen Protokollspezifikationen genügen. Schutzschaltungen gegen Verpolung, HF-Einflüsse und Überspannungsspitzen sind einge- baut. 6.1.3 Leistungsaufnahme •... - Seite 18 Elektrischer Anschluss Micropilot FMR30B HART Klemmenbelegung RIA15 • + positiver Anschluss Strommessung • - negativer Anschluss Strommessung (ohne Hintergrundbeleuchtung) • LED negativer Anschluss Strommessung (mit Hintergrundbeleuchtung) • Funktionserdung: Anschlussklemme im Gehäuse Der Prozessanzeiger RIA15 ist schleifengespeist und benötigt keine externe Span- nungsversorgung.
-
Seite 19: Überspannungsschutz
Micropilot FMR30B HART Elektrischer Anschluss Anschluss HART-Kommunikationswiderstandsmodul, RIA15 ohne Hintergrundbeleuchtung A0020839 10 Blockschaltbild HART-Gerät, RIA15 ohne Beleuchtung, HART-Kommunikationswiderstandsmodul HART-Kommunikationswiderstandsmodul Gerät mit HART-Kommunikation Stromversorgung Anschluss HART-Kommunikationswiderstandsmodul, RIA15 mit Hintergrundbeleuchtung A0020840 11 Blockschaltbild HART-Gerät, RIA15 mit Beleuchtung, HART-Kommunikationswiderstandsmodul HART-Kommunikationswiderstandsmodul Gerät mit HART-Kommunikation Stromversorgung 6.1.5... -
Seite 20: Verdrahtung
Elektrischer Anschluss Micropilot FMR30B HART 6.1.7 Verdrahtung WARNUNG Versorgungsspannung möglicherweise angeschlossen! Gefahr durch Stromschlag und/oder Explosionsgefahr! ‣ Beim Einsatz des Gerätes in explosionsgefährdeten Bereichen sind die entsprechenden nationalen Normen und die Angaben in den Sicherheitshinweisen (XA) einzuhalten. Die spezifizierte Kabelverschraubung muss benutzt werden. -
Seite 21: Anschlusskontrolle
• Bedienung über Endress+Hauser Bedientool • Bedienung über Handheld, Fieldcare, DeviceCare, AMS und PDM Aufbau und Funktionsweise des Bedienmenüs Der Aufbau der Bedienmenüs von Vor-Ort-Anzeige und den Endress+Hauser Bedientools FieldCare oder DeviceCare unterscheidet sich folgendermaßen: Die Vor-Ort-Anzeige hat einen reduzierten Menüumfang, um grundlegende Einstellungen am Gerät vorzunehmen. -
Seite 22: Benutzerrollen Und Ihre Zugriffsrechte
Bedienungsmöglichkeiten Micropilot FMR30B HART 7.2.2 Benutzerrollen und ihre Zugriffsrechte Dieses Gerät unterstützt 2 Benutzerrollen: Instandhalter und Bediener • Die Benutzerrolle Instandhalter (Auslieferungszustand) hat Lese-/Schreibzugriffs- rechte. • Die Benutzerrolle Bediener hat nur Lesezugriffsrechte. Im Hauptmenü wird die aktuell verwendete Benutzerrolle angezeigt. -
Seite 23: Bedienung
Micropilot FMR30B HART Bedienungsmöglichkeiten 95.00 95.00 1000.0 A0056185 Standard-Anzeige: 1 Messwert mit Einheit (einstellbar) 2 Messwerte, jeweils mit Einheit (einstellbar) Grafische Messwertdarstellung in %, Füllstandsanzeige proportional zum Messwert Messwert Menü- oder Home-Symbol Verriegelung (Verriegelung nur sichtbar bei Verriegelung via Assistent "Sicherheitsmodus". Assistent "Sicher- heitsmodus"... -
Seite 24: Vor-Ort-Anzeige Verriegelung Oder Entriege
(optional) Voraussetzung • Gerät mit Bestelloption Bluetooth • Smartphone oder Tablet mit Endress+Hauser SmartBlue-App oder PC mit DeviceCare ab Version 1.07.07 oder FieldXpert SMT70/SMT77 Die Reichweite der Verbindung beträgt bis zu 25 m (82 ft). In Abhängigkeit von Umge- bungsbedingungen wie z. B. Anbauten, Wände oder Decken, kann die Reichweite variie- ren. -
Seite 25: Bedienung Über Smartblue-App
• Visualisierung des Messwertspeichers (Linienschreiber) und Ereignis-Logbuchs Weitere Informationen zu FieldCare: Siehe Betriebsanleitungen zu FieldCare DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Zu Einzelheiten: Innovation-Broschüre IN01047S FieldXpert SMT70, SMT77 Der Tablet PC Field Xpert SMT70 für die Gerätekonfiguration ermöglicht ein mobiles Plant Asset Management in explosions- (Ex-Zone 2) und nicht explosionsgefährdeten Berei-... -
Seite 26: Systemintegration
4. Empfangsbereites Gerät aus der angezeigten Geräteliste auswählen. Login: 1. Benutzername eingeben: admin 2. Initial-Passwort eingeben: Seriennummer des Geräts Nach dem ersten Login das Passwort ändern. Passwort vergessen? Den Endress+Hauser Service kontaktieren. Systemintegration Übersicht zu Gerätebeschreibungsdateien • Hersteller-ID: 17 (0x0011) • Gerätetypkennung: 0x11C1 •... -
Seite 27: Inbetriebnahme
Micropilot FMR30B HART Inbetriebnahme Inbetriebnahme Vorbereitungen WARNUNG Einstellungen am Stromausgang können einen sicherheitsrelevanten Zustand (z. B. Produktüberlauf) zur Folge haben! ‣ Einstellungen des Stromausgangs überprüfen. ‣ Die Einstellung des Stromausgangs ist abhängig von der Einstellung in Parameter Zuordnung PV. Installations- und Funktionskontrolle Vor Inbetriebnahme der Messstelle prüfen, ob die Montage- und Anschlusskontrolle... -
Seite 28: Inbetriebnahme Über Smartblue-App
Inbetriebnahme Micropilot FMR30B HART Assistent Inbetriebnahme starten 1 → 2 → Commissioning Main menu Commissioning 1000 Guidance Diagnostics Device tag Application Language Start A0056190 A0056191 A0056192 ‣ ‣ ‣ Auf Menü-Symbol drücken Auf Menü Benutzerführung Assistent Inbetriebnahme drücken starten Medium-Standardeinstellung ist "Flüssigkeit" . -
Seite 29: Inbetriebnahme Über Fieldcare/Devicecare
Micropilot FMR30B HART Inbetriebnahme Inbetriebnahme über FieldCare/DeviceCare 1. DTM herunterladen: http://www.endress.com/download -> Device Driver -> Device Type Manager (DTM) 2. Katalog aktualisieren. 3. Auf Menü Benutzerführung klicken und Assistent Inbetriebnahme starten. 9.6.1 Verbindungsaufbau via FieldCare, DeviceCare und FieldXpert A0044334 15 Möglichkeiten der Fernbedienung via HART-Protokoll... -
Seite 30: Geräteadresse Über Software Einstellen
Inbetriebnahme Micropilot FMR30B HART 3. Wenn alle Seiten ausgefüllt sind: Auf OK klicken, um den Assistent Inbetriebnahme zu schließen. Wenn der Assistent Inbetriebnahme abgebrochen wird, bevor alle erforderlichen Parameter eingestellt wurden, befindet sich das Gerät möglicherweise in einem unde- finierten Zustand. In diesem Fall empfiehlt es sich, das Gerät auf Werkseinstellungen zurückzusetzen. -
Seite 31: Gerät Konfigurieren
Micropilot FMR30B HART Inbetriebnahme 9.11 Gerät konfigurieren Inbetriebnahme über Inbetriebnahme-Assistent empfohlen. Siehe Kapitel "Inbetriebnahme mit SmartBlue" Siehe Kapitel "Inbetriebnahme über FieldCare/DeviceCare" 9.11.1 Füllstandmessung in Flüssigkeiten 100% A0016933 16 Konfigurationsparameter zur Füllstandmessung in Flüssigkeiten Referenzpunkt der Messung Antennenlänge + 10 mm (0,4 in) 50 …... -
Seite 32: Füllstandmessung In Schüttgütern
Inbetriebnahme Micropilot FMR30B HART 9.11.2 Füllstandmessung in Schüttgütern 100% A0016934 17 Konfigurationsparameter zur Füllstandmessung in Schüttgütern Referenzpunkt der Messung Antennenlänge + 10 mm (0,4 in) Distanz Füllstand Parameter "Abgleich Leer" (= 0 %) Parameter "Abgleich Voll" (= 100 %) 9.11.3 Durchflussmessung über Bediensoftware konfigurieren Einbaubedingungen für Durchflussmessungen... -
Seite 33: Parameter "Frequenzmodus" Einstellen
Micropilot FMR30B HART Inbetriebnahme Durchflussmessung konfigurieren A0055934 19 Beispiel: Khafagi-Venturi-Rinne Abgleich Leer (= Nullpunkt) Distanz Füllstand A0055935 20 Beispiel: Dreieckswehr Abgleich Leer (= Nullpunkt) Distanz Füllstand Durchfluss-Applikationen können nicht über die Vor-Ort-Anzeige eingestellt werden; nur über digitale Kommunikation (Bluetooth und HART) einstellbar 9.11.4... -
Seite 34: Einstellungen Schützen Vor Unerlaubtem
Inbetriebnahme Micropilot FMR30B HART Arbeitsfrequenz 80 GHz: • Option Modus 2: Kontinent Europa, USA, Australien, Neuseeland, Kanada, Brasilien, Japan, Südkorea, Taiwan, Thailand • Option Modus 3: Russland, Kasachstan • Option Modus 4: Mexico • Option Modus 5: Indien, Malaysia, Südafrika, Indonesien Je nach eingestelltem Modus können sich messtechnische Eigenschaften des Gerätes... -
Seite 35: Betrieb
Heartbeat Verification Das Untermenü Heartbeat ist nur verfügbar bei Bedienung über FieldCare, DeviceCare oder SmartBlue-App. Das Untermenü enthält einen Assistenten, der mit dem Anwendungspaket Heartbeat Verification zur Verfügung steht. Dokumentation zu Heartbeat Technology: Endress+Hauser-Internetseite: www.endress.com → Downloads. Assistent "Heartbeat Verification"... -
Seite 36: Wiederholungsprüfung Für Whg-Geräte (Optional)
Diagnose und Störungsbehebung Micropilot FMR30B HART 10.5 Wiederholungsprüfung für WHG-Geräte (optional) Das Modul "Prooftest" enthält den Assistent Wiederholungsprüfung, der bei folgenden Anwendungen in angemessenen Abständen erforderlich ist: WHG (Gesetz zur Ordnung des Wasserhaushalts): • Der Assistent kann über die Bedientools (SmartBlue-App, DTM) verwendet werden. -
Seite 37: Maßnahmen
Maßnahmen Maßnahmen bei Anzeige einer Fehlermeldung: Siehe Kapitel "Anstehende Diagnose- meldungen". Wenn die Maßnahmen nicht zur Behebung des Fehlers führen, an Endress+Hauser Nie- derlassung wenden. 11.1.4 Zusätzliche Tests Wenn eine eindeutige Fehlerursache nicht feststellbar ist, oder das Problem sowohl von Gerät als auch Anwendung verursacht werden kann, können folgende, zusätzliche Tests... -
Seite 38: Diagnoseinformation Auf Vor-Ort-Anzeige
Diagnose und Störungsbehebung Micropilot FMR30B HART 11.1.5 Verhalten des Geräts bei Stromunterbrechung Im Falle einer unerwarteten Stromunterbrechung, werden die dynamischen Daten dauer- haft gespeichert (gemäß NAMUR NE 032). 11.1.6 Verhalten des Stromausgangs bei Störung Das Verhalten des Stromausgangs bei Störungen wird durch den Parameter Fehlerverhal- ten Stromausgang festgelegt. -
Seite 39: Diagnoseereignis Im Bedientool
Micropilot FMR30B HART Diagnose und Störungsbehebung F801 Supply voltage A0056193 Statussymbol Statussignal Ereignisnummer Diagnoseereignis Kurzbeschreibung des Diagnoseereignisses Wenn mehrere Diagnoseereignisse gleichzeitig anstehen, wird nur die Diagnosemeldung mit der höchsten Priorität angezeigt. 11.3 Diagnoseereignis im Bedientool Wenn im Gerät ein Diagnoseereignis vorliegt, erscheint links oben im Statusbereich des Bedientools das Statussignal zusammen mit dem dazugehörigen Symbol für Ereignisver-... -
Seite 40: Liste Der Diagnoseereignisse
Diagnose und Störungsbehebung Micropilot FMR30B HART 11.6.1 Liste der Diagnoseereignisse Diagnose 168, 242, 252, 806 und 952 kann bei diesem Gerät nicht auftreten. Bei Diagnose 270, 273 und 805 gilt: Bei einem Elektroniktausch muss das Gerät ersetzt werden. Diagnose- Kurztext Behebungsmaßnahmen... - Seite 41 Micropilot FMR30B HART Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Datensatz unterschiedlich 1. Datensatzdatei prüfen Warning 2. Geräteparametrierung prüfen 3. Download der neuen Gerätepara- metrierung durchführen Stromausgang 1 gesättigt 1. Prozess prüfen Warning 2.
-
Seite 42: Ereignislogbuch
Diagnose und Störungsbehebung Micropilot FMR30B HART Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Echo verloren DK Wert Einstellung prüfen Warning In Sicherheitsdistanz 1. Füllstand prüfen Warning 2. Sicherheitsdistanz prüfen 3. Selbsthaltung zurücksetzen Schaumbildung erkannt Prozessbedingungen prüfen Warning Füllstand begrenzt... -
Seite 43: Liste Der Informationsereignisse
Micropilot FMR30B HART Diagnose und Störungsbehebung 11.7.3 Liste der Informationsereignisse Informationsereignis Ereignistext I1000 --------(Gerät i.O.) I1079 Sensor getauscht I1089 Gerätestart I1090 Konfiguration rückgesetzt I1091 Konfiguration geändert I11074 Geräteverifizierung aktiv I1110 Schreibschutzschalter geändert I11104 Loop-Diagnose I1151 Historie rückgesetzt I1154 Klemmensp. Min./Max. rückgesetzt I1155 Elektroniktemperatur rückgesetzt... -
Seite 44: Zurücksetzen Des Passworts Über Bedientool
Diagnose und Störungsbehebung Micropilot FMR30B HART 11.8.2 Zurücksetzen des Passworts über Bedientool Code eingeben, um das aktuelle "Instandhalter"-Passwort zurückzusetzen. Der Code wird von Ihrem lokalen Support bereitgestellt. Navigation: System → Benutzerverwaltung → Passwort zurücksetzen → Passwort zurück- setzen Details siehe Dokumentation "Beschreibung der Geräteparameter". -
Seite 45: Wartung
Reparatur 13.1 Allgemeine Hinweise 13.1.1 Reparaturkonzept Das Endress+Hauser-Reparaturkonzept sieht vor, dass eine Instandsetzung nur durch Gerätetausch erfolgen kann. Lediglich das Display kann ausgetauscht werden (siehe Kapi- tel Ersatzteile). 13.1.2 Austausch eines Geräts Nach dem Austausch des Geräts können zuvor gespeicherte Parameter auf das neu instal- lierte Gerät gespielt werden. -
Seite 46: Rücksendung
Zubehör Micropilot FMR30B HART 13.3 Rücksendung Die Anforderungen für eine sichere Rücksendung können je nach Gerätetyp und landes- spezifischer Gesetzgebung unterschiedlich sein. 1. Informationen auf der Internetseite einholen: https://www.endress.com/support/return-material Region wählen. 2. Bei einer Rücksendung das Gerät so verpacken, dass es zuverlässig vor Stößen und äußeren Einflüssen geschützt wird. -
Seite 47: Befestigungsmutter G 1½
Micropilot FMR30B HART Zubehör Material PBT/PC Bestellnummer 71662268 14.2 Befestigungsmutter G 1½" Geeignet für Geräte mit Prozessanschluss G 1½" und MNPT 1½". G1 1/2" DIN ISO 228 A0028849 22 Abmessungen Befestigungsmutter. Maßeinheit mm (in) Material Bestellnummer 52014146 14.3 Befestigungsmutter G 2"... -
Seite 48: Adapter Uni G 1½">G 2
Zubehör Micropilot FMR30B HART 14.4 Adapter Uni G 1½">G 2" Temperaturbereich –40 … 45 °C (–40 … 113 °F) 40 (1.57) A0055848 24 Abmessungen Adapter Uni Material Bestellnummer 71662415 14.5 Adapter Uni MNPT 1½">MNPT 2" Temperaturbereich –40 … 65 °C (–40 … 150 °F) 39.1 (1.56) -
Seite 49: Montagebügel Ausrichtbar, Wand, 200 Mm
Micropilot FMR30B HART Zubehör 14.6.1 Prozessanschluss Antennenende G 1½" / NPT 1½" 92.5 (3.64) 75 (2.95) 70 (2.76) 9 (0.35) 12 (0.47) 9 (0.35) A0055372 26 Abmessungen Montagebügel. Maßeinheit mm (in) Besteht aus: • 1 × Montagebügel, 316L (1.4404) •... -
Seite 50: Montagewinkel Für Wandmontage
Zubehör Micropilot FMR30B HART Bestellnummer (G 1½" / NPT 1½") 71662423 14.8 Montagewinkel für Wandmontage 400 (15.7) 120 (4.72) ø16 (0.6) 3 (0.12) A0019346 28 Abmessungen Montagewinkel. Maßeinheit mm (in) Sensoranschluss gemäß Produktstruktur "Prozessanschluss Antennenende" Gewicht 3,4 kg (7,5 lb) Material 316L (1.4404) - Seite 51 Micropilot FMR30B HART Zubehör Ausleger 500 mm schwenkbar, Sensor Prozessanschluss Antennenende G 1½" 585 (23) 35 (1.4) 200 (7.87) 75 (2.9) 75 (2.9) 100 (3.9) 250 (9.84) 35 (1.4) A0037802 30 Abmessungen Ausleger 500 mm schwenkbar für Sensor Prozessanschluss Antennenende G 1½". Maßein-...
- Seite 52 Zubehör Micropilot FMR30B HART Ausleger 1 000 mm schwenkbar, Sensor Prozessanschluss Antennenende G 1½" 1085 (42.7) 35 (1.4) 300 (11.8) 75 (2.9) 75 (2.9) 100 (3.9) 750 (29.5) 35 (1.4) A0037803 31 Abmessungen Ausleger 1 000 mm schwenkbar für Sensor Prozessanschluss Antennenende G 1½". Maß-...
-
Seite 53: Montageständer, 700 Mm (27,6 In) Für Ausleger Schwenkbar
Micropilot FMR30B HART Zubehör 14.9.2 Montageständer, 700 mm (27,6 in) für Ausleger schwenkbar 3.2 (0.13) 60 (2.36) ø33.7 (1.3) 4 (0.16) 20 (0.8) 55 (2.17) 109 (4.29) (3.94) 130 (5.12) 150 (5.91) A0037799 32 Abmessungen. Maßeinheit mm (in) Gewicht:... -
Seite 54: Wandhalter Für Ausleger Schwenkbar
Zubehör Micropilot FMR30B HART Gewicht: 6 kg (13,23 lb) Material 316L (1.4404) Bestellnummer 71452326 14.9.4 Wandhalter für Ausleger schwenkbar 3.2 (0.1) 4 (0.16) ø33.7 (1.3) 6.5 (0.3) 25 (1.0) 88 (3.5) 110 (4.3) 150 (5.9) A0019350 34 Abmessungen Wandhalter. Maßeinheit mm (in) -
Seite 55: Uni-Überwurfflansch 3"/Dn80/80, Pp
Micropilot FMR30B HART Zubehör 14.10 UNI-Überwurfflansch 3"/DN80/80, PP 107.6 (4.24) 115.6 (4.55) 156.2 (6.15) 200 (7.87) A0055501 35 Abmessungen UNI-Überwurfflansch 3"/DN80/80. Maßeinheit mm (in) Sensoranschluss gemäß Produktstruktur "Prozessanschluss Antennenende; ohne, vorbereitet für UNI-Über- wurfflansch > Zubehör" Material Bestellnummer 71162777... -
Seite 56: Uni-Überwurfflansch 4"/Dn100/100, Pp
Zubehör Micropilot FMR30B HART 14.11 UNI-Überwurfflansch 4"/DN100/100, PP 98 (3.86) 175 (6.89) 190.5 (7.5) 228.6 (9.0) A0055502 36 Abmessungen UNI-Überwurfflansch 4"/DN100/100. Maßeinheit mm (in) Sensoranschluss gemäß Produktstruktur "Prozessanschluss Antennenende; ohne, vorbereitet für UNI-Über- wurfflansch > Zubehör" Material Bestellnummer 71162778... -
Seite 57: Uni-Überwurfflansch 6"/Dn150/150, Pp
Micropilot FMR30B HART Zubehör 14.12 UNI-Überwurfflansch 6"/DN150/150, PP 98 (3.86) 240 (9.45) 241.3 (9.5) 285 (11.2) A0055503 37 Abmessungen UNI-Überwurfflansch 6"/DN150/150. Maßeinheit mm (in) Sensoranschluss gemäß Produktstruktur "Prozessanschluss Antennenende; ohne, vorbereitet für UNI-Über- wurfflansch > Zubehör" Material Bestellnummer 71162780... -
Seite 58: Uni-Flansch 2"/Dn50/50, Pp
Zubehör Micropilot FMR30B HART 14.13 UNI-Flansch 2"/DN50/50, PP 120 (4.72) 125 (4.92) 165 (6.5) A0037946 38 Abmessungen UNI-Flansch 2"/DN50/50. Maßeinheit mm (in) Sensoranschluss gemäß Produktstruktur "Prozessanschluss Antennenende" Material Bestellnummer FAX50-#### 14.14 UNI Flansch 3"/DN80/80, PP Der UNI Flansch 3"/DN80/80 kann zusammen mit dem Gerät über die Produktstruktur "Zubehör beigelegt"... -
Seite 59: Uni Flansch 4"/Dn100/100,Pp
Micropilot FMR30B HART Zubehör 150 (5.91) 160 (6.3) 200 (7.87) A0037947 39 Abmessungen UNI Flansch 3"/DN80/80. Maßeinheit mm (in) Sensoranschluss gemäß Produktstruktur "Prozessanschluss Antennenende" Material Bestellnummer FAX50-#### 14.15 UNI Flansch 4"/DN100/100,PP Der UNI Flansch 4"/DN100/100 kann zusammen mit dem Gerät über die Produktstruktur "Zubehör beigelegt"... - Seite 60 Zubehör Micropilot FMR30B HART 175 (6.89) 190.5 (7.5) 228.6 (9.0) A0037948 40 Abmessungen UNI Flansch 4"/DN100/100. Maßeinheit mm (in) Sensoranschluss gemäß Produktstruktur "Prozessanschluss Antennenende" Material Bestellnummer FAX50-#### Endress+Hauser...
-
Seite 61: Verstellbare Flanschdichtung
Micropilot FMR30B HART Zubehör 14.16 Verstellbare Flanschdichtung Die verstellbare Flanschdichtung dient zur Ausrichtung des Sensors. ød øD A0045324 41 Abmessungen Technische Daten: Ausführung DN/JIS Bestellnummer 71074263 71074264 71074265 Kompatibel mit DN80 PN10/40 DN100 PN10/16 • DN150 PN10/16 • JIS 10K 150A Empfohlene Schraubenlänge... -
Seite 62: Ria15 Im Feldgehäuse
Zubehör Micropilot FMR30B HART 14.17 RIA15 im Feldgehäuse 131 (5.16) 55.5 (2.19) mm (in) A0017722 42 Abmessungen RIA15 im Feldgehäuse. Maßeinheit mm (in) Die Getrennte Anzeige RIA15 kann mit oder ohne Bedienung über die Produktstruk- tur "Zubehör beigelegt" bestellt werden. -
Seite 63: Devicecare Sfe100
Micropilot FMR30B HART Zubehör A0020844 Zur Bedienung des RIA15 muss der HART Kommunikationswiderstand eingebaut werden. 1. Steckbaren Klemmenblock abziehen. 2. Klemmenblock in den vorgesehenen Steckplatz auf dem HART - Kommunikationswi- derstandsmodul einstecken. 3. HART Kommunikationswiderstand in Steckplatz im Gehäuse einstecken. -
Seite 64: Rn22
Zubehör Micropilot FMR30B HART 14.23 RN22 1- oder 2-kanaliger Speisetrenner für die sichere Potentialtrennung von 4 … 20 mA Norm- signalstromkreisen, HARTtransparent Technische Information TI01515K und Betriebsanleitung BA02004K 14.24 RN42 1-kanaliger Speisetrenner mit Weitbereichs-Stromversorgung für die sichere Potential- trennung von 4 … 20 mA Normsignalstromkreisen, HARTtransparent Technische Information TI01584K und Betriebsanleitung BA02090K 14.25 Field Xpert SMT70... -
Seite 65: Technische Daten
Micropilot FMR30B HART Technische Daten Technische Daten 15.1 Eingang 15.1.1 Messgröße Die Messgröße ist der Abstand zwischen dem Referenzpunkt und der Füllgutoberfläche. Unter Berücksichtigung der eingegebenen Leerdistanz E wird daraus der Füllstand rechne- risch ermittelt. 15.1.2 Messbereich Der Messbereich beginnt dort, wo der Strahl auf den Tankboden trifft. Füllstände unter- halb dieses Punktes können nicht erfasst werden, insbesondere bei kugelförmigen Böden... - Seite 66 Technische Daten Micropilot FMR30B HART 100% A0051658 Antennenspitze + 10 mm (0,4 in) Nutzbarer Messbereich 50 … 80 mm (1,97 … 3,15 in); Medium ε ≤2 Behälterhöhe Referenzpunkt der Messung, variiert je nach Antennensystem (siehe Kapitel Konstruktiver Aufbau) 100% A0051659 Antennenspitze + 10 mm (0,4 in) Nutzbarer Messbereich Behälterhöhe...
- Seite 67 -Wert) vieler wichtiger in der Industrie verwende- ten Medien siehe: • Dielektrizitätskonstante (ε -Wert) Kompendium CP01076F • die "DK-Werte App" von Endress+Hauser (verfügbar für Android und iOS) Messung im Lagerbehälter Lagerbehälter - Messbedingungen Ruhige Mediumsoberfläche (z.B. Bodenbefüllung, Befüllung über Tauchrohr oder seltene Befüllung von oben)
- Seite 68 Technische Daten Micropilot FMR30B HART Messung im Pufferbehälter Pufferbehälter - Messbedingungen Unruhige Mediumsoberfläche (z.B. ständige Befüllung frei von oben, Mischdüsen) Antenne 40 mm (1,5 in) im Pufferbehälter Mediengruppe Messbereich A (ε 1,4 … 1,9) 7 m (23 ft) B (ε...
-
Seite 69: Sendeleistung
Micropilot FMR30B HART Technische Daten Antenne 40 mm (1,5 in) im Behälter mit Rührwerk Mediengruppe Messbereich A (ε 1,4 … 1,9) 4 m (13 ft) B (ε 1,9 … 4) 5 m (16,4 ft) C (ε 4 … 10) 13 m (43 ft) D (ε... -
Seite 70: Ausfallsignal Bei Geräten Mit Stromausgang
Technische Daten Micropilot FMR30B HART 15.2.2 Ausfallsignal bei Geräten mit Stromausgang Stromausgang Ausfallsignal gemäß NAMUR-Empfehlung NE 43. • Max. Alarm: einstellbar von 21,5 … 23 mA • Min. Alarm: < 3,6 mA (Werkseinstellung) Vor-Ort-Anzeige und Bedientool via digitale Kommunikation Statussignal (gemäß NAMUR-Empfehlung NE 107): Klartextanzeige 15.2.3... - Seite 71 Micropilot FMR30B HART Technische Daten Linearisierungstabellen für die Volumenberechnung in folgenden Behältern sind vorpro- grammiert: • Pyramidenboden • Konischer Boden • Schrägboden • Zylindrisch liegend • Kugeltank Linearisierungstabellen für die Durchflussberechnung sind vorprogrammiert und umfas- sen: • Gerinne • Khafagi-Venturi-Rinne •...
-
Seite 72: Umgebung
Technische Daten Micropilot FMR30B HART Den Gerätevariablen sind werkseitig folgende Messwerte zugeordnet: Gerätevariable Messwert Erster Messwert (PV) Füllstand linearisiert Zweiter Messwert (SV) Distanz Dritter Messwert (TV) Absolute Echoamplitude Vierter Messwert (QV) Relative Echoamplitude Der PV wird immer auf den Stromausgang gelegt. -
Seite 73: Schwingungsfestigkeit
Micropilot FMR30B HART Technische Daten 15.3.5 Schutzart Prüfung gemäß IEC 60529 Edition 2.2 2013-08/ DIN EN 60529:2014-09 und NEMA 250-2014: • IP66, NEMA Type 4X • IP67 15.3.6 Schwingungsfestigkeit • Stochastisches Rauschen (Random Sweep) nach DIN EN 60068-2-64 Fall 2/ IEC 60068-2-64 Fall 2 •... -
Seite 74: Prozess
Technische Daten Micropilot FMR30B HART 15.4 Prozess 15.4.1 Prozesstemperatur, Prozessdruck WARNUNG Der maximale Druck für das Gerät ist abhängig vom druckschwächsten Bauteil (Bau- teile sind: Prozessanschluss, optionale Anbauteile oder Zubehör). ‣ Gerät nur innerhalb der vorgeschriebenen Grenzen der Bauteile betreiben! ‣... -
Seite 75: Weitere Technische Daten
Für die Dielektrizitätskonstante (ε -Wert) vieler wichtiger in der Industrie verwende- ten Medien siehe: • Dielektrizitätskonstante (ε -Wert) Kompendium CP01076F • die "DK-Werte App" von Endress+Hauser (verfügbar für Android und iOS) 15.5 Weitere technische Daten Aktuelle Technische Information: Endress+Hauser-Internetseite: www.endress.com →... -
