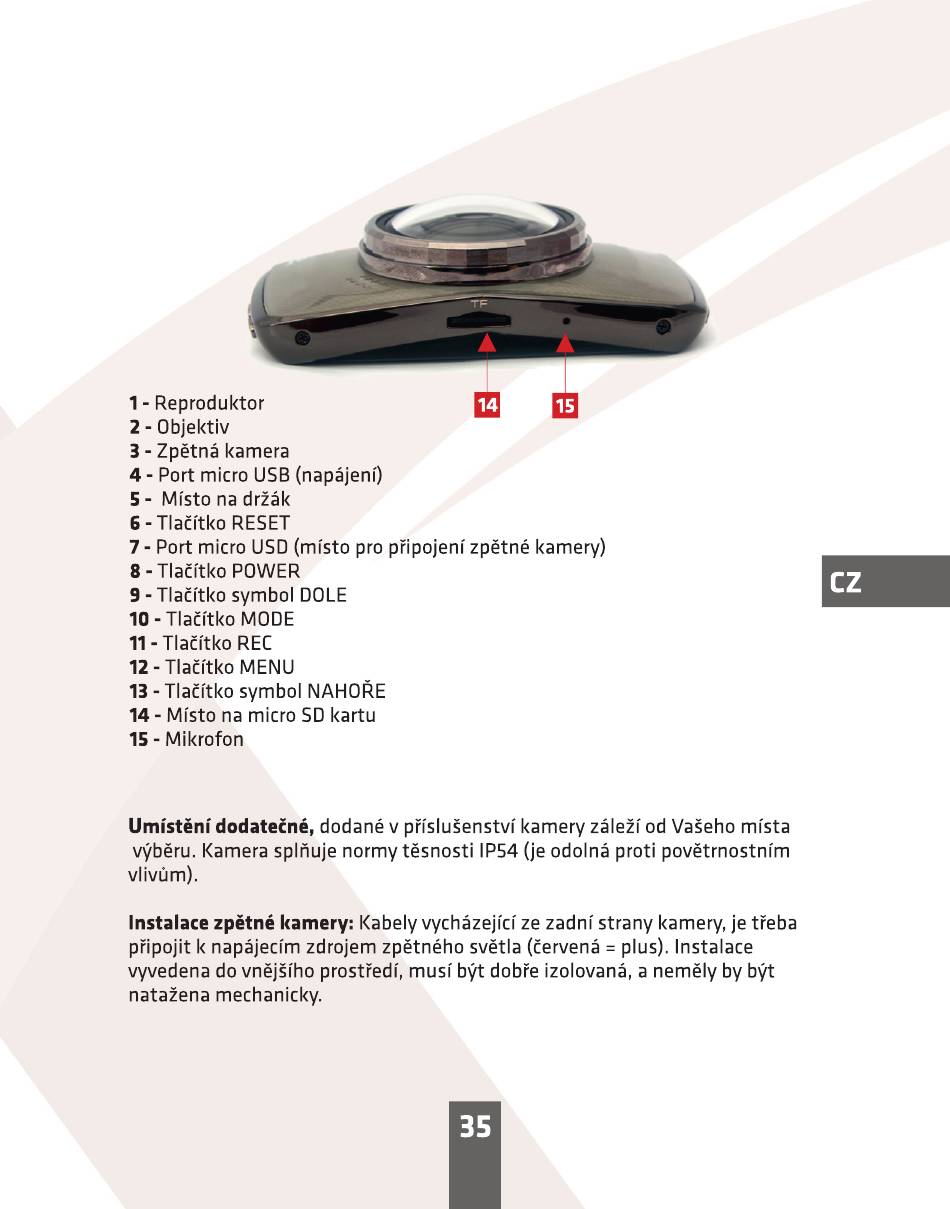

1 - Reprodul<tor
2 - Objektiv
3 - Zpétnå kamera
4- Port micro USB(napåjeni)
5- Misto na dr2åk
6 - Tlatitko RESET
7 - Port micro USD(misto pro pripojeni zpétné kamery)
8 - Tlatitko POWER
9 - Tlatitko symbol DOLE
10 - Tiaditko MODE
11 - Tlatitko REC
12 - Tiaditko MENU
13- Tlatitko symbol NAHOkE
14 - Misto na micro SD kartu
IS • Mikrofon
Umisténi dodateiné, dodané v piisluSenstvi kamery zåleii od
Wbéru Kamera splhuje normy tésnosti IP54 (je odolnå proti povétrnostnim
vlivüm)
Instalace zpétné kamery: Kabely vychåzejici ze zadni strany kamery, je tieba
piipojit k napäjecirn zdrojem zpétného svétla (Cervenä plus). Instalace
vyvedena do vnéjSiho prostredi, musi bVt dobie izolovanå, a nemély by bVt
nataiena mechanicky
