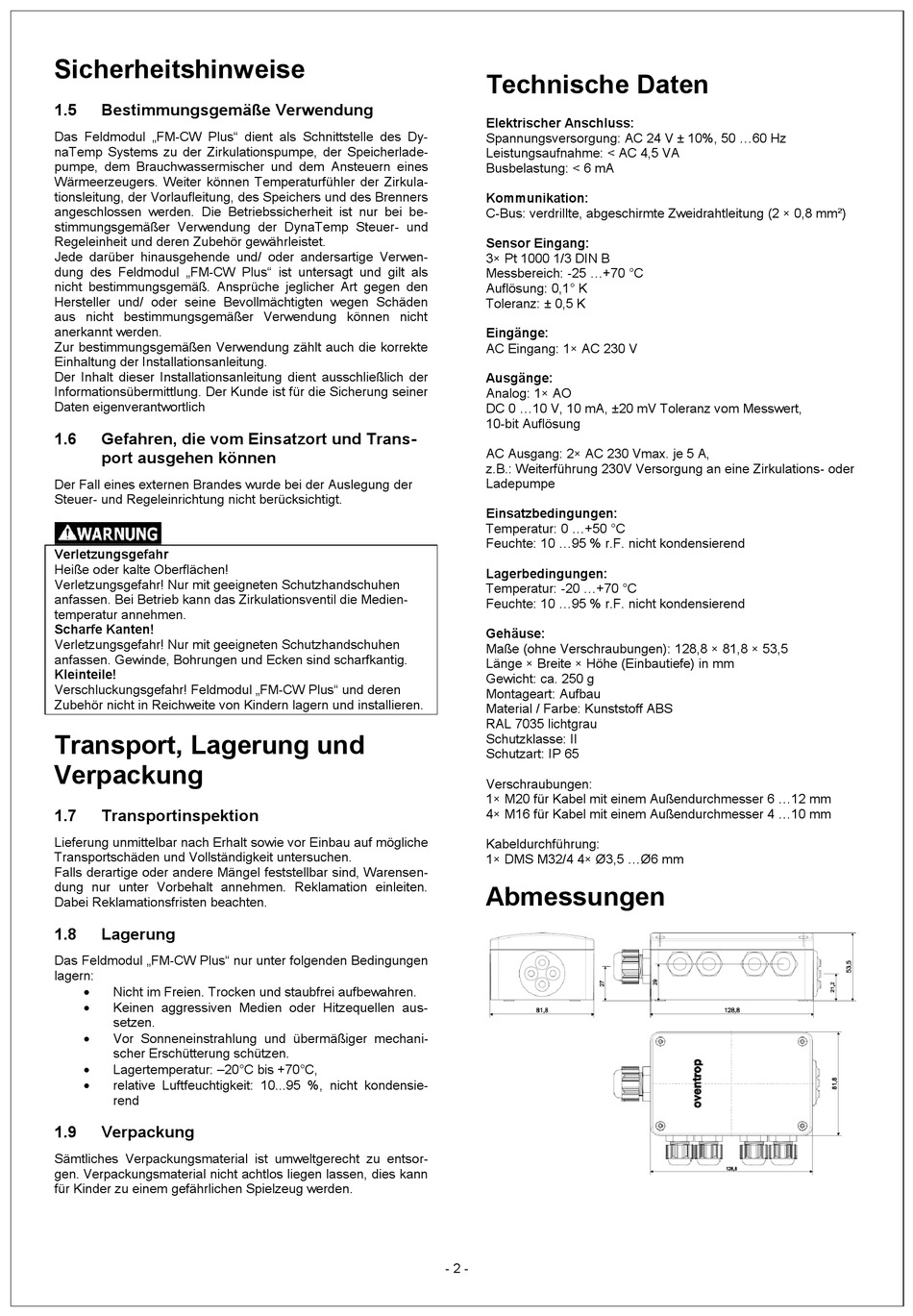

Sicherheitshinweise
1.5
Bestimmungsgemäße Verwendung
Das Feldmodul „FM-CW Plus" dient als Schnittstelle des Dy-
naTemp Systems zu der Zirkulationspumpe, der Speicherlade-
pumpe, dem Brauchwassermischer und dem Ansteuern eines
Wärmeerzeugers. Weiter können Temperaturfühler der Zirkula-
tionsleitung, der Vorlaufleitung, des Speichers und des Brenners
angeschlossen werden. Die Betriebssicherheit ist nur bei be-
stimmungsgemäßer Verwendung der DynaTemp Steuer- und
Regeleinheit und deren Zubehör gewährleistet.
Jede darüber hinausgehende und/ oder andersartige Verwen-
dung des Feldmodul „FM-CW Plus" ist untersagt und gilt als
nicht bestimmungsgemäß. Ansprüche jeglicher Art gegen den
Hersteller und/ oder seine Bevollmächtigten wegen Schäden
aus nicht bestimmungsgemäßer Verwendung können nicht
anerkannt werden.
Zur bestimmungsgemäßen Verwendung zählt auch die korrekte
Einhaltung der Installationsanleitung.
Der Inhalt dieser Installationsanleitung dient ausschließlich der
Informationsübermittlung. Der Kunde ist für die Sicherung seiner
Daten eigenverantwortlich
1.6
Gefahren, die vom Einsatzort und Trans-
port ausgehen können
Der Fall eines externen Brandes wurde bei der Auslegung der
Steuer- und Regeleinrichtung nicht berücksichtigt.
Verletzungsgefahr
Heiße oder kalte Oberflächen!
Verletzungsgefahr! Nur mit geeigneten Schutzhandschuhen
anfassen. Bei Betrieb kann das Zirkulationsventil die Medien-
temperatur annehmen.
Scharfe Kanten!
Verletzungsgefahr! Nur mit geeigneten Schutzhandschuhen
anfassen. Gewinde, Bohrungen und Ecken sind scharfkantig.
Kleinteile!
Verschluckungsgefahr! Feldmodul „FM-CW Plus" und deren
Zubehör nicht in Reichweite von Kindern lagern und installieren.
Transport, Lagerung und
Verpackung
1.7
Transportinspektion
Lieferung unmittelbar nach Erhalt sowie vor Einbau auf mögliche
Transportschäden und Vollständigkeit untersuchen.
Falls derartige oder andere Mängel feststellbar sind, Warensen-
dung nur unter Vorbehalt annehmen. Reklamation einleiten.
Dabei Reklamationsfristen beachten.
1.8
Lagerung
Das Feldmodul „FM-CW Plus" nur unter folgenden Bedingungen
lagern:
Nicht im Freien. Trocken und staubfrei aufbewahren.
Keinen aggressiven Medien oder Hitzequellen aus-
setzen.
Vor Sonneneinstrahlung und übermäßiger mechani-
scher Erschütterung schützen.
Lagertemperatur: –20°C bis +70°C,
relative Luftfeuchtigkeit: 10...95 %, nicht kondensie-
rend
1.9
Verpackung
Sämtliches Verpackungsmaterial ist umweltgerecht zu entsor-
gen. Verpackungsmaterial nicht achtlos liegen lassen, dies kann
für Kinder zu einem gefährlichen Spielzeug werden.
Technische Daten
Elektrischer Anschluss:
Spannungsversorgung: AC 24 V ± 10%, 50 ...60 Hz
Leistungsaufnahme: < AC 4,5 VA
Busbelastung: < 6 mA
Kommunikation:
C-Bus: verdrillte, abgeschirmte Zweidrahtleitung (2 × 0,8 mm²)
Sensor Eingang:
3× Pt 1000 1/3 DIN B
Messbereich: -25 ...+70 °C
Auflösung: 0,1° K
Toleranz: ± 0,5 K
Eingänge:
AC Eingang: 1× AC 230 V
Ausgänge:
Analog: 1× AO
DC 0 ...10 V, 10 mA, ±20 mV Toleranz vom Messwert,
10-bit Auflösung
AC Ausgang: 2× AC 230 Vmax. je 5 A,
z.B.: Weiterführung 230V Versorgung an eine Zirkulations- oder
Ladepumpe
Einsatzbedingungen:
Temperatur: 0 ...+50 °C
Feuchte: 10 ...95 % r.F. nicht kondensierend
Lagerbedingungen:
Temperatur: -20 ...+70 °C
Feuchte: 10 ...95 % r.F. nicht kondensierend
Gehäuse:
Maße (ohne Verschraubungen): 128,8 × 81,8 × 53,5
Länge × Breite × Höhe (Einbautiefe) in mm
Gewicht: ca. 250 g
Montageart: Aufbau
Material / Farbe: Kunststoff ABS
RAL 7035 lichtgrau
Schutzklasse: II
Schutzart: IP 65
Verschraubungen:
1× M20 für Kabel mit einem Außendurchmesser 6 ...12 mm
4× M16 für Kabel mit einem Außendurchmesser 4 ...10 mm
Kabeldurchführung:
1× DMS M32/4 4× Ø3,5 ...Ø6 mm
Abmessungen
- 2 -
