Ultraschall-Doppelbogenkontrolle UDC-18GMA-400-3E3

• Die Schallkeule muss durch den Bogen vollständig abgedeckt sein. Das

heißt, die Sensorköpfe müssen mindestens b = 10 mm vom seitlichem

Rand eines Bogens entfernt montiert werden (siehe Bild 5.1). Die Durch-

laufrichtung des Bogens ist unerheblich.

• Sollen mehrere UDB in unmittelbarer Nachbarschaft zueinander betrieben

werden, so ist zur Vermeidung gegenseitiger Beeinflussung für eine akus-

tische Trennung zu sorgen. Dies kann beispielsweise durch Platzieren von

Trennblechen sichergestellt werden. Eine hinreichend gute akustische

Trennung ohne zusätzliche Maßnahmen ist üblicherweise bei seitlichem

Montageabstand von mehr als 500 mm gegeben. Bei direkter Einstrahlung

des Senders eines UDB-Systems in den Empfänger eines zweiten Sys-

tems kann eine Beinflussung bis zu einer Entfernung von 1,5 m auftreten.

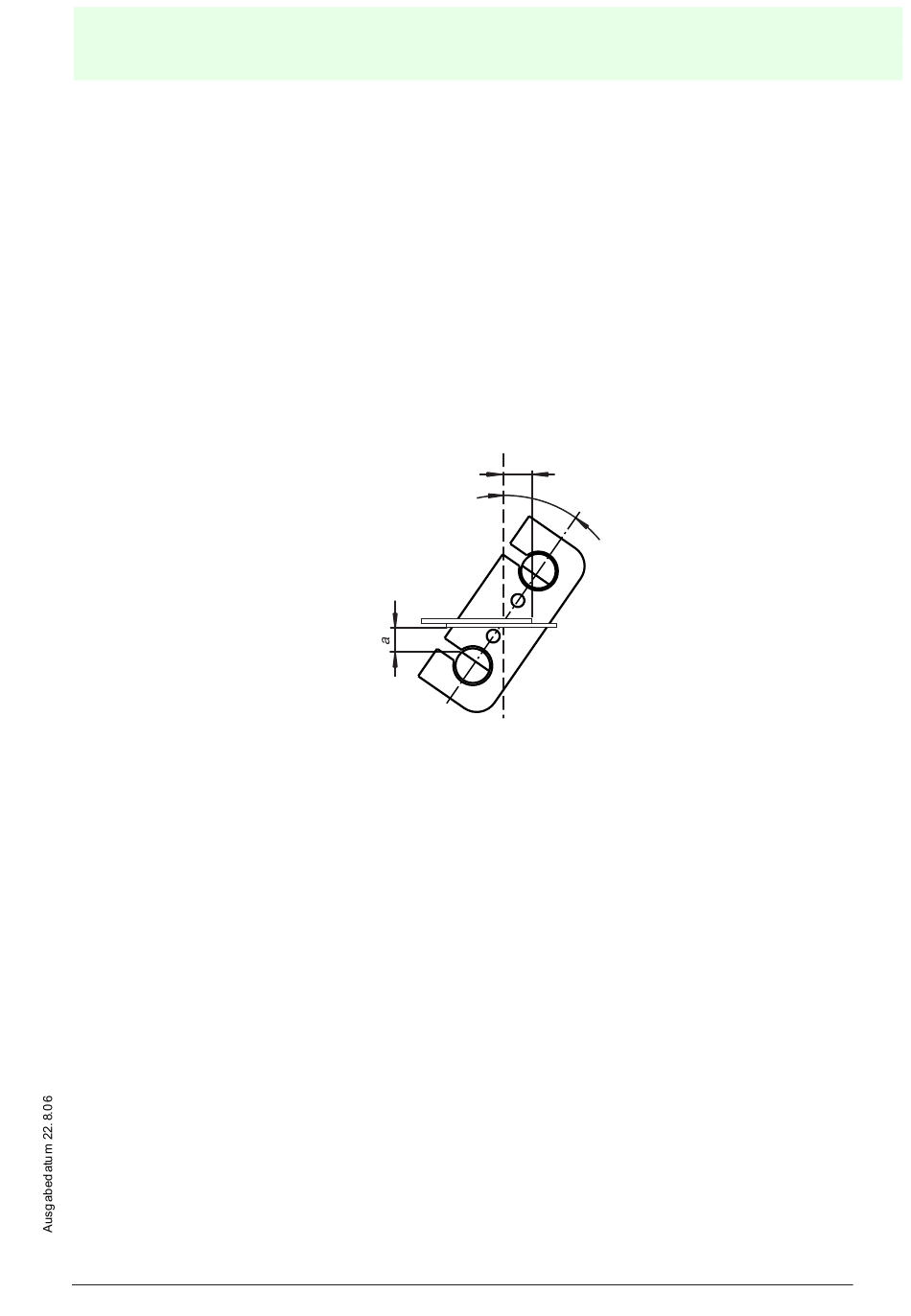

Bild 5.1:

Inbetriebnahme und Parametrierung

6.1

Anschaltung

Der Sensor verfügt über 6 Anschlüsse. Die Funktion der Anschlüsse sind in

der Nachfolgenden Tabelle aufgeführt. Der Funktionseingang (PK) dient zur

Parametrierung des Sensors. (siehe Ausgangsimpulsverlängerung, Ausricht-

hilfe und Programmauswahl). Im laufenden Betrieb muss der Funktionsein-

gang immer fest mit +U

oder Fehlfunktionen zu vermeiden.

Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.

Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon (06 21) 7 76-11 11 • Telefax (06 21) 7 76-27-11 11 • Internet http://www.pepperl-fuchs.com

Inbetriebnahme und Parametrierung

(für sehr dicke Papiere)

empfohlene Winkeleinstellungen

oder -U

β = 35˚

Maß b: siehe Tabelle im Abschnitt Programme

verbunden sein, um eventuelle Störungen
