Moduswechsel. Innerhalb des Modus „Programmauswahl" wird durch An-
schalten des Funktionseingangs (PK) an +U
grammstufe gewählt.
Durch Abtrennen der Versorgungsspannung verlassen sie den aktuellen Mo-
dus mit der gewählten Programmänderung.
Die Schaltausgänge sind während der Parametrierung des Sensors nicht ak-
tiv!
Power ON
... und Funktionseingang
(PK) spannungsfrei
Bild 6.1:
6.6 Modi
6.6.1 Ausrichthilfe
Durch den festen werkseitigen Einbau der Sensorköpfe in die Montageplatte
ist eine optimale Ausrichtung der Sensorköpfe gewährleistet. Die Ausrichthil-
fe dient lediglich der Kontrolle im Rahmen eventueller Wartungsarbeiten.
Wenn der Sensor den Luftbereich erkennt (gelbe LED leuchtet) dann beginnt
die UDB nach 3 Sekunden die Stärke des gemessenen Amplitudensignals
anzuzeigen:
• bei einem schwachen Signal blinkt die gelbe LED mit niedriger Frequenz
• mit steigender Signalstärke steigt die Blinkfrequenz
• bei optimaler Ausrichtung (maximale Signalstärke) leuchtet die gelbe LED
permanent.
Die Funktion Einzelbogen (grüne LED) und Doppelbogen (rote LED)ist hier-
bei weiterhin aktiv. Es kann somit die korrekte Funktion der Doppelbogenkon-
trolle überprüft werden.
10
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon (06 21) 7 76-11 11 • Telefax (06 21) 7 76-27-11 11 • Internet http://www.pepperl-fuchs.com

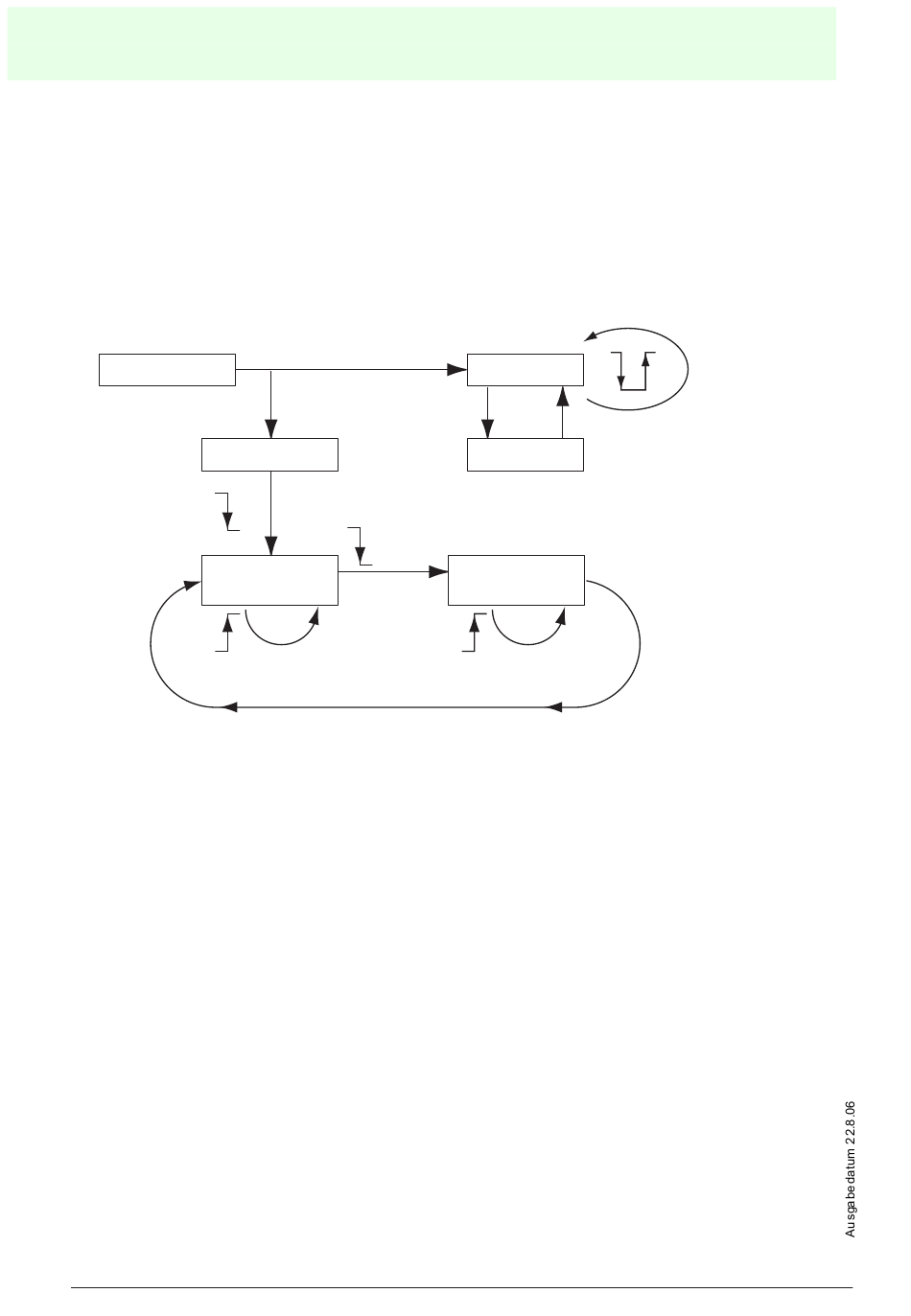

Inbetriebnahme und Parametrierung
... und Funktionseingang (PK)
auf +U oder -U
B B
Anzeigemodus
-U
B
Ausrichthilfe
(gelbe LED)
+U
B
keine Funktion
Parametrierung
B
legen
Normalbetrieb
Anzeigemodus
-U
B
Programmwahl
(grüne LED)
+U
B
wähle zyklisch
nächstes Programm
(für > 500ms) die nächste Pro-
-U +U
B B
Umschaltung
Impulsverlängerung
Funktionseingang
(PK) spannungsfrei
