- Seite 1 SKYRC Q200neo Bedienungsanlei- AC/DC Smartes Multi-Funktionsladegerät Bedienungsanleitung SK-100197 V1.0...
- Seite 2 SKYRC Q200neo Bedienungsanleitung Einleitung Inhalt Aufbau Spezifikationen Warnungen Standard-Akkuparameter Tastenfunktionen Menüdiagramm Anschlüsse Bedienung Lithium Akku-Programm (LiPo/LiFe/Lilon/LiHV) NiMH/NiCd Akku-Programm Pb Akku-Programm Charger Master SkyCharger App-Bedienung Gleichstrom USB Typ-C PD/QC3.0 Ausgang Spannungskalibrierung (nur für Experten) Ladeeinstellungen Systemeinstellungen Firmware Upgrade Warn- und Fehlermeldungen Konformitätserklärung...
- Seite 3 SKYRC Q200neo Bedienungsanleitung Einleitung Wir stellen Ihnen das SkyRC Q200neo AC/DC Multi-Funktions-Smart-Ladegerät vor, eine verbesserte Version des Q200. Mit vier unabhängigen Anschlüssen und Kompatibilität mit verschiedenen RC-Akkus passt es sich an verschiedene Chemien an. Es kann als digitale Vierfachstromquelle fungieren und bietet einstellbare Spannung (1,0 V - 30 V) und Strom (0,1 A - 10,0 A) pro Ausgang.

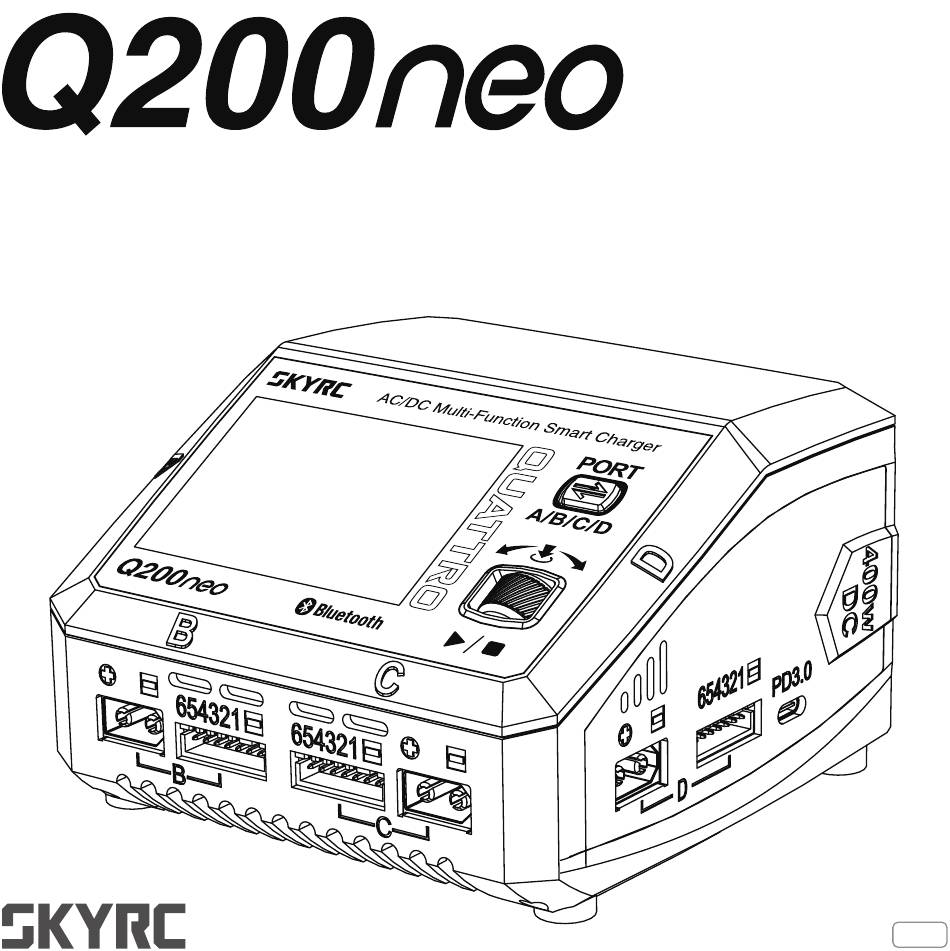

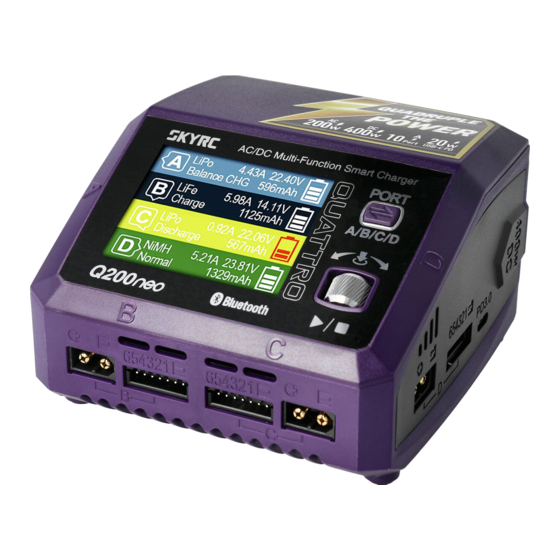

- Seite 4 SKYRC Q200neo Bedienungsanleitung Aufbau Wechsel zwischen Anschluss A, B, C und D Scrollrad zur Parameter LCD-Display Auswahl und Start des Vorgangs Balanceranschluss Balanceranschluss XT60-Ausgang XT60-Ausgang AC-Eingang (100-240V) DC-Eingang (10-30V) XT60-Augang Smarter Lüfter Balanceranschluss Typ-C PD/QC3.0 Ausgang SKYRC Q200neo...
- Seite 5 SKYRC Q200neo Bedienungsanleitung Spezifikationen Wert Spezifikation Modell Q200neo 100-240V (50/60Hz) Eingangsspannung 10.0-30.0V Eingangsstrom 30.0A Insgesamt: 200W 1 Anschluss: max. 100W 2 Anschlüsse: 2x 100W 3 Anschlüsse: 3x 66W 4 Anschlüsse: 4x 50W PD3.0: max. 20W Priorität der Leistungsverteilung: USB-C > A > B > C > D...
- Seite 6 SKYRC Q200neo Bedienungsanleitung Wert Spezifikation LiPo/LiFe/LiIon/LiHV 1-6S Akkutypen NiMH/NiCd 2-15S 3S/6S/12S LiPo/LiFe/LiIon/LiHV Balance Laden (CHG), Laden, Entladen, Lagern Betriebsmodi NiMH/NiCd Normal, Enltaden, Re-Peak, Zyklus L-E, Zyklus E-L Laden, Laden (AGM), Kalt Laden, Entladen Spannung 1.0-30.0V DC-Ausgang Strom 0.1-10.0A Leistung max. 100W Einzelanschluss QC3.0...
- Seite 7 SKYRC Q200neo Bedienungsanleitung Warnungen Das D200 neo ist nicht für den Gebrauch durch Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlender Erfahrung und Kenntnis vorgesehen, es sei denn, sie wurden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder unterwiesen, wie das Ladegerät zu verwenden ist.
- Seite 8 SKYRC Q200neo Bedienungsanleitung Standard-Akkuparameter LiPo Lilon LiFe LiHV NiMH NiCd Nominal- 3.7V/Zelle 3.6V/Zelle 3.3V/Zelle 3.8V/Zelle 1.2V/Zelle 1.2V/Zelle 2.0V/Zelle spannung Max. 4.2V/Zelle 4.1V/Zelle 3.6V/Zelle 4.35V/Zelle 1.5V/Zelle 1.5V/Zelle 2.4V/Zelle Ladespannung Lager- 3.8V/Zelle 3.7V/Zelle 3.3V/Zelle 3.85V/Zelle spannung Erlaubter ≤1C ≤1C ≤4C ≤1C ≤0.4C...
- Seite 9 SKYRC Q200neo Bedienungsanleitung Tastenfunktionen Anschluss-Auswahltaste • Wechseln Sie zwischen Anschluss A, B, C und D Scrollrad • Navigieren Sie zwischen den Ansclüssen A, B, C und D im Hauptmenü • Kurz drücken, um das Menü aufzurufen oder die Einstellung zu bestätigen •...
- Seite 10 SKYRC Q200neo Bedienungsanleitung Menüdiagramm LiPo/6S/Discharge LiFe/4S/Charge NiMH/8S/Normal DC Power LiPo/6S/Balance CHG 3.43V 3.51V 4.05V 22.06 23.81 19.57 14.11 22.42 3.42V 3.52V 4.05V 5.98 0.92 4.21 4.95 4.43 96.8 3.42V 3.56V 4.05V 3.42V 3.56V 4.05V 3.56V 1125mAh 567mAh 1329mAh 596mAh 4.05V Set: 20.00 V...
- Seite 11 SKYRC Q200neo Bedienungsanleitung Hinweis: Dieses Flussdiagramm dient als Beispiel für einen Anschluss, und die Navigation für alle vier Anschlüsse (Anschlüsse A, B, C und D) ist identisch. CHARGE SETTIN CHARGE SETTIN CHARGE SETTIN Battery Type Battery Type Battery Type LiP o...
- Seite 12 SKYRC Q200neo Bedienungsanleitung Anschlüsse 1. Stromanschluss Es gibt zwei Eingangsoptionen für das SKYRC Q200 neo: DC 10-30 V und AC 100-240 V. AC 100-240V 12V DC Akku *12V DC Battery or 10-30V DC Power Supply 2. Akkuanschluss UM KURZSCHLÜSSE ZU VERMEIDEN, VERBINDEN SIE DIE LADELEITUNGEN IMMER ZUERST MIT DEM LADEGERÄT UND DANN MIT DEM AKKU.
- Seite 13 SKYRC Q200neo Bedienungsanleitung 2) NiMH/NiCd- oder Pb Akkuanschluss Bedienung Je nach Akkutyp stehen unterschiedliche Operationen zur Verfügung. Diese Tabelle zeigt, welche Operationen für die verschiedenen Akkutypen verfügbar sind, mit denen das Q200 neo umgehen kann. Akkutyp Modus Beschreibung Dieser Modus dient dazu, die Lithiumakku basierend auf der vom Benutzer Balance eingestellten Laderate aufzuladen.
- Seite 14 SKYRC Q200neo Bedienungsanleitung Akkutyp Modus Beschreibung Dieser Modus dient zum Laden des NiMH/NiCd-Akkus basierend auf der Laden ausgewählten Laderate. In diesem Modus wird der NiMH/NiCd-Akku basierend auf der ausgewählten Entladen Entladerate entladen. NiMH Im Re-Peak-Lademodus kann das Ladegerät den Akku automatisch zweimal Re-Peak hintereinander au aden.
- Seite 15 SKYRC Q200neo Bedienungsanleitung Lithium Akku-Programm (LiPo/LiFe/Lilon/LiHV) Das folgende Flussdiagramm ist eine Referenz zur manuellen Einstellung des Programms. Scrollen Sie, um den Anschluss auszuwählen, und drücken Sie kurz, um zu bestätigen. Ladeeinstellungen aufrufen Abschaltung auswählen CH A CHARGE SETTING CH A CHARGE SETTING Drücken Sie im Hauptmenü...
- Seite 16 SKYRC Q200neo Bedienungsanleitung NiMH/NiCd Battery Program Scrollen Sie, um den Anschluss auszuwählen, und drücken Sie kurz, um zu bestätigen. Abschaltung auswählen Ladeeinstellungen aufrufen CH A CHARGE SETTIN CH A CHARGE SETTIN Battery Type Scrollen Sie zu „Abschaltung“, Battery Type NiMH Drücken Sie im Hauptmenü...
- Seite 17 SKYRC Q200neo Bedienungsanleitung Pb Lead-Acid Battery Program Scroll to select the port and short-press to confirm. Ladeeinstellungen aufrufen Abschaltung auswählen CH A CHARGE SETTING CH A CHARGE SETTING Drücken Sie im Hauptmenü die Scrollen Sie zu „Abschaltung“, Battery Type NiMH...
- Seite 18 SKYRC Q200neo Bedienungsanleitung Charger Master Das Q200neo kann direkt von Ihrem Computer aus zum Laden und Entladen genutzt werden, egal, ob Sie Windows oder MacOS verwenden. Dazu erhalten Sie eine visuelle Anzeige verschiedener Parameter wie Ladezeit, Kapazität, Ladestrom und Spannung in einem Kurvenformat.
- Seite 19 Gleichstrom" zu gelangen. Wählen Sie die Optionen für Gleichstrom aus: Passen Sie die Ausgangsspannung und den Ausgangsstrom an. Wählen Sie "Start", um diesen Betriebsmodus zu aktivieren. Wenn das Q200neo als digitales Netzteil fungiert, kann es seine Ausgangsspannung oder Ausgangsstrom auf einem konstanten Niveau regulieren.
- Seite 20 SKYRC Q200neo Bedienungsanleitung Batteriekapazität wiederherzustellen, und wechselt dann in den CV-Modus, um die Ladung aufzufüllen und gleichzeitig eine Überladung zu verhindern. 4. Optimiert für verschiedene Lasten: Einige Lasten erfordern eine bestimmte Spannung, um korrekt zu funktionieren, während andere einen bestimmten Strom benötigen. Ein CC/CV-Netzteil kann sich an diese Anforderungen anpassen und unter verschiedenen Lastbedingungen eine stabile und geeignete Stromversorgung bieten.
- Seite 21 SKYRC Q200neo Bedienungsanleitung Spannungskalibrierung (nur für Experten) Sie können die Spannung direkt am Ladegerät mit einem 6S LiPo-Akku kalibrieren. Für weitere Informationen kontaktieren Sie uns bitte unter info@SkyRC.com. Ladeeinstellungen Drücken Sie im Hauptmenü das Scrollrad, um die Ladeeinstellungen aufzurufen: Wechseln Sie zwischen den Ports A, B, C und D, indem Sie die Anschluss-Taste drücken, oder setzen Sie die...
- Seite 22 SKYRC Q200neo Bedienungsanleitung Systemeinstellungen Halten Sie im Hauptmenü die Starttaste zwei Sekunden lang gedrückt, um die Systemeinstellungen aufzurufen. Menü Option Definition Sicherheitstimer Erstellen Ablaufzeit zum Programmschutz. Max. Kapazität Einstellen der max. Kapazität zum Programmschutz. Erhaltungsladung Erhaltungsladung aktivieren/deaktivieren. Funktions- Aktivieren/Deaktivieren Sie die Li-Volt-Haltefunktion. Ist...
- Seite 23 SKYRC Q200neo Bedienungsanleitung Menü Option Definition Spannung Einstellung der Ausgangsspannung. (1.0 – 30.0V) Gleichstrom Drücken Sie die Strom Einstellung des Ausgangsstroms. (0.1 – 10.0A) Anschluss-Taste, Start DC-Ausgangsleistung aktivieren, zurück zum Hauptmenü. um den aktiven Anschluss zu Zurück Zurück zum vorherigen Menü.
- Seite 24 SKYRC Q200neo Bedienungsanleitung Warn- und Fehlermeldungen Sollte ein Fehler auftreten, wird das Ladegerät eine entsprechende Fehlermeldung auf dem LCD-Display anzeigen und dazu einen Signalton von sich geben. Fehlermeldung Erklärung Fehler: DC Eingangsspannung zu gering! Die DC-Eingangsspannung ist geringer als voreingestellt.
- Seite 25 SKYRC Q200neo Bedienungsanleitung Konformitätserklärung Das SkyRC Q200neo erfüllt alle relevanten und verbindlichen CE-Richtlinien sowie den FCC-Teil 15, Unterabschnitt B. Test Standards Title Result Household and similar electrical appliances - Safety -Part 1: General EN 60335-1 Conform requirements Household and similar electrical appliances – Safety – Part2-29: Particular...
- Seite 26 SKYRC Q200neo Bedienungsanleitung Rechtliches Elektronische Altgeräte sind Rohstoffe und gehören nicht in den Hausmüll. Ist das Produkt am Ende seiner Lebensdauer, bringen Sie es zu Ihrer örtlichen Müllsammelstelle oder zum Recyclingcenter. Dies gilt für alle Länder der Europäischen Union und für andere europäische Länder mit einem separaten Abfallsammelsystem.
- Seite 27 SKYRC Q200neo Bedienungsanleitung...
- Seite 28 T:0755-83860222-830 F:0755-81702090 Email:info@skyrc.cn www.skyrc.com The manual is subject to change without notice; please refer to our website for the latest version! Manufactured by SKYRC TECHNOLOGY CO., LTD. www.skyrc.com 2023 SkyRC Trchnology Co., Ltd. All Rights Reserved [Version 1.0] SKYRC Q200neo...
