- Seite 1 S100 SKYRC S100neo Bedienungsanleitung AC/DC Smart Balance Ladegerät Bedienungsanleitung V1.0 SK100202 SKYRC S100neo...
- Seite 2 SKYRC S100neo Bedienungsanleitung Einleitung Inhalt Aufbau Spezifikationen Warnungen Standard-Akkuparameter Tastenfunktionen Menüdiagramm Anschlüsse Bedienung Lithium Akku-Programm (LiPo/LiIon/LiFe/LiHV) NiMH/NiCd Akku-Programm Pb Akku-Programm Spannungskalibrierung (nur für erfahrene Benutzer) Spannungsmessung Widerstandsmessung Temperaturmessung Firmware Upgrade Ladeeinstellungen Systemeinstellungen Warn- und Fehlermeldungen Konformitätserklärung Rechtliches SKYRC S100neo...
- Seite 3 SKYRC S100neo Bedienungsanleitung Einleitung Herzlichen Glückwunsch zu Ihrer Wahl des intelligenten Ladegeräts SkyRC S100neo. Das S100neo besticht durch ein stylisches und ultrakompaktes Design, jedoch erfordert seine e ektive Bedienung einige Kenntnisse. Diese Bedienungsanleitung zielt darauf ab, Sie schnell mit seinen Funktionen vertraut zu machen. Daher ist es unerlässlich, die Bedienungsanleitung, Warnhinweise und Sicherheitshinweise gründlich zu lesen, bevor Sie das S100neo verwenden.

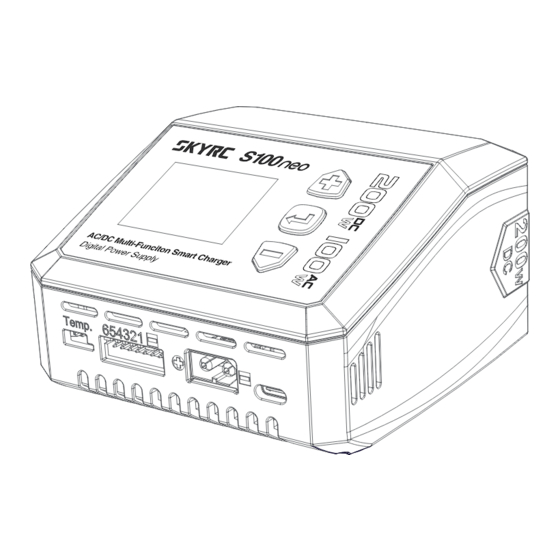

- Seite 4 SKYRC S100neo Bedienungsanleitung Aufbau LCD Display Auswahl Bestätigen Auswahl Temperatur- Sensoranschluss Balancer- anschluss Hauptanschluss USB Typ-C Anschluss Smarter Lüfter DC-Eingang AC-Eingang 6.0-30.0V/12A 100-240V SKYRC S100neo...
- Seite 5 SKYRC S100neo Bedienungsanleitung Spezifikationen Option Spezifikation Modell S100neo 100-240V (50/60Hz) Eingangsspannung 6V-30V Eingangsstrom 12.0A 100W(±10%) Ladeleistung 200W(±10%) Hauptanschluss 5W(±20%) Entladeleistung Haupt- & 20W Max (Lipo 6s Discharge) Balanceranschluss LiPo/LiIon/LiFe/LiHV/ 0.1A~0.5A (±0.1A) Ladestrom NiMH/NiCd/Pb 0.6A~12A (±10%) LiPo/LiIon/LiFe/LiHV/ 0.1A-0.2A (±0.1A) Entladestrom NiMH/NiCd/Pb 0.3A-2A (±10%)
- Seite 6 SKYRC S100neo Bedienungsanleitung Balance CHG, Charge, Discharge, LiPo/LiIon/LiFe/LiHV Storage Charge, Discharge, Re-Peak, CYCLE_ Betriebsmodi NiMH/NiCd D_C, CYCLE_C_D Normal, AGM Charge, Cold Charge, Discharge Spannung 2V~30V 0.1A~10A (voltage 2V~2.9V) Strom 0.1A~12A (voltage 3V~30V) 0.1A (±0.1A) 0.2A~4A (±20%) Überstromschutz Stromversorgung 4.1A~10A (±10%) 10.1A~12A (±5%)
- Seite 7 SKYRC S100neo Bedienungsanleitung Warnungen Das S100neo ist nicht für den Gebrauch durch Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Kenntnissen vorgesehen, es sei denn, sie wurden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder unterwiesen, wie das Ladegerät zu verwenden ist.
- Seite 8 SKYRC S100neo Bedienungsanleitung Standard-Akkuparameter LiPo Lilon LiFe LiHV NiMH NiCd 3.7V/ 3.6V/ 3.3V/ 3.8V/ 1.2V/ 1.2V/ 2.0V/ Nominal Spannung Zelle Zelle Zelle Zelle Zelle Zelle Zelle 4.2V/ 4.1V/ 1.5V/ 1.5V/ 2.4V/ Max. Lade- 3.65V/ 4.35V/ Spannung Zelle Zelle Zelle Zelle...
- Seite 9 SKYRC S100neo Bedienungsanleitung Tastenfunktionen Gehe durch die Menüs oder erhöhe den Parameterwert. Gib die Einstellung ein, bestätige die Wahl und stoppe den Fortschritt. Gehe durch die Menüs oder verringere den Parameterwert. SKYRC S100neo...
- Seite 10 SKYRC S100neo Bedienungsanleitung Menüdiagramm Batt IR Cell Voltage 4.05 4.05 4.05 4.05 4.05 4.05 Σ :77 m Σ :25.2V : 8mV WARNING! LiPo/6S/Balance CHG Charge Setting Charge Setting Charge Setting Charge Setting NEVER USE TH E Battery Type: LiPo Battery Type:...
- Seite 11 SKYRC S100neo Bedienungsanleitung Charge Setting Charge Setting Charge Setting Battery Type: LiPo Battery Type: LiPo Battery Type: LiPo Battery Cell: 6S(22.2V) Battery Cell: 6S(22.2V) Battery Cell: 6S(22.2V) Task: Balance CHG Task: Balance CHG Task: Balance CHG Condition: 4.20V Condition: 4.20V Condition: 4.20V...
- Seite 12 SKYRC S100neo Bedienungsanleitung Anschluss 1. Verbindung mit der Stromquelle herstellen Für das SKYRC S100neo gibt es zwei Eingangsoptionen: AC 100-240V bzw. DC 6-30V. AC 100-240V *12V DC Akku or 6-30V DC Strom- 12V DC Akku versorgung 2. Akku anschließen UM KURZSCHLÜSSE ZU VERMEIDEN, SCHLIESSEN SIE IMMER ZUERST DIE LADEKABEL AM LADEGERÄT AN UND DANN AN...
- Seite 13 SKYRC S100neo Bedienungsanleitung 1) Anschluss eines LiPo-Akkus mit Balancer-Adapter Aus Sicherheitsgründen wird dringend empfohlen, Lithium-Akkus (LiPo, Lilon, LiFe und LiHV) im Balance-Lademodus zu laden, es sei denn, der Akku wird ohne Balancer-Anschluss geliefert. Der Balancer-Anschluss der Batterie muss mit dem Ladegerät verbunden werden, wobei das schwarze Kabel mit der negativen Markierung ausgerichtet ist.
- Seite 14 SKYRC S100neo Bedienungsanleitung Bedienung Verschiedene Operationen sind je nach Batterietyp anwendbar. Diese Tabelle veranschaulicht die für verschiedene Akkutypen relevanten Operationen. Akku Betriebs- Beschreibung Modus Dieser Modus dient zum balancierten Laden des Lithium-Akkus Balance basierend auf der vom Benutzer eingestellten Ladegeschwindig- keit.
- Seite 15 SKYRC S100neo Bedienungsanleitung Akku betriebs- Beschreibung Modus Dieser Modus dient zum Laden des NiMH/NiCd-Akkus basierend Charge auf der ausgewählten Ladegeschwindigkeit. Dieser Modus dient zum Entladen des NiMH/NiCd-Akkus Discharge basierend auf der ausgewählten Entladerate. NiMH Im Re-Peak-Lademodus kann das Ladegerät den Akku Re-Peak automatisch zweimal hintereinander peaken.
- Seite 16 SKYRC S100neo Bedienungsanleitung Lithium Akku-Programm (LiPo/LiIon/LiFe/LiHV) Hier ist ein Flussdiagramm, um Sie bei der Einrichtung des Programms zu führen. Auswahl des Lade-/ Auswahl des Akkutyps Charge Setting Charge Setting Entladestroms LiP o Drücken Sie die Taste, 9.6 A Battery Type:...
- Seite 17 SKYRC S100neo Bedienungsanleitung NiMH/NiCd Akku-Programm Auswahl des Lade-/ Charge Setting Entladestroms 9. 6 Charge Setting Auswahl des Akkutyps Charge Current 9.7A Drücken Sie die Taste LiFe Temp.Cut-of f Battery Type: LiP o Drücken Sie die Taste, 9.8A und die Taste, um den...
- Seite 18 SKYRC S100neo Bedienungsanleitung Pb Akku-Programm Auswahl des Akkutyps Charge Settin g Start Charge Settin g LiFe Battery Type: LiP o Drücken Sie die Taste, Drücken Sie die Taste Condition: 2.45V LiHV um das Akkutyp-Menü und die Taste, um das Battery Cell: 6S(22.2V )
- Seite 19 SKYRC S100neo Bedienungsanleitung Gleichstrom Im Hauptmenü halten Sie die EINGABETASTE LiPo/6S/Balance CHG zwei Sekunden lang gedrückt, um die 0.00 Systemeinstellungen>Gleichstrom zu öffnen. 0.00 0.0W h 00:00:00 *Verbinden Sie Ihre Lange drücken gewünschte Gleichstrom- ausrüstung. System Setting Task Parameters System Setting...
- Seite 20 SKYRC S100neo Bedienungsanleitung Wenn das S100neo als digitales Netzteil fungiert, kann es seine Ausgangsspannung oder seinen Ausgangsstrom auf konstantem Niveau regeln. Der Konstantstrom(CC)-Modus und der Konstantspannungs(CV)-Modus können automatisch wie folgt umschalten: Wenn R load > (V out / I out), dann be ndet sich das Netzteil im CV-Modus.
- Seite 21 SKYRC S100neo Bedienungsanleitung 2. Schutz: Der CC-Modus kann Überstromsituationen verhindern, die elektronische Geräte beschädigen oder gefährliche Situationen verursachen könnten. Durch Festlegen einer maximalen Stromgrenze stellt das Netzteil sicher, dass es nicht mehr Strom liefert, als das Gerät sicher verarbeiten kann.
- Seite 22 SKYRC S100neo Bedienungsanleitung Spannungskalibrierung (nur für Experten) Sie können die Spannung direkt am Ladegerät mit einen 6S LiPo-Akku kalibrieren. Für weitere Informationen kontaktieren Sie uns bitte unter info@skyrc.com. Spannungsmessung Das S100neo misst die Lithiumakkuspannung einfach und bequem. Verwenden Sie den Balancer-Anschluss, um den Lithiumakku direkt mit dem S100neo zu verbinden.
- Seite 23 SKYRC S100neo Bedienungsanleitung Widerstandsmessung Schalten Sie das S100neo ein und halten Sie die Start-Taste für Sekunden gedrückt, um in die Systemeinstellungen zu gelangen. Verbinden Sie den Akku mit dem S100neo und scrollen Sie nach unten zu „Battery Meter“. Drücken Sie die EINGABETASTE, um die Akkuspannung und den Widerstand zu messen.
- Seite 24 SKYRC S100neo Bedienungsanleitung Firmware Upgrade 1. Laden Sie den neuesten Charger Master auf Ihren Desktop herunter. Entpacken Sie ihn und ö nen Sie ihn. 2. Drücken Sie die UP- und DOWN-Tasten und schließen Sie dann das Netzkabel an; S100neo wird mit einer blauen Bildschirmmeldung eingeschaltet.
- Seite 25 SKYRC S100neo Bedienungsanleitung Ladeeinstellungen Drücken Sie kurz die ENTER-Taste, um die Ladeeinstellung aufzurufen. Menu Wählen Sie den gewünschten Akkutyp aus. Battery Type (LiPo, LiIon, LiFe, LiHV, NiMH, NiCd, pb) Wählen Sie die Anzahl der Akkuzellen je nach Akkutyp aus. Battery Cell (Li-xx: 1-6S, Ni-xx: 1-15S, Pb: 3S/6S/12S) Wählen Sie den auszuführenden Arbeitsmodus aus.
- Seite 26 SKYRC S100neo Bedienungsanleitung Systemeinstellungen Halten Sie im Hauptmenü die START-Taste zwei Sekunden lang gedrückt, um die Systemeinstellungen aufzurufen. Menu Option Safety Timer Passen Sie einen Zeitraum für den Programmschutz an. Max. Passen Sie die maximale Kapazität an. Capacity Trickle Erhaltungsladung aktivieren/deaktivieren.
- Seite 27 SKYRC S100neo Bedienungsanleitung Voltage Stellen Sie die Ausgangsspannung ein. (2,0–30,0 V) Current Stellen Sie den Ausgangsstrom ein. (1,0–12,0 A) DC Power Start Aktivieren Sie den DC-Ausgang und zurück zum Hauptmenü. Back Zurück zur vorherigen Benutzeroberfläche. Messen Sie die Akkuspannung und den Innenwiderstand.
- Seite 28 SKYRC S100neo Bedienungsanleitung Warn- und Fehlermeldungen In the event of a fault, the charger will display an error message and sound an alarm. Fehlermeldung Erklärung Die DC-Eingangsspannung ist niedriger als die DC In Too Low voreingestellte oder minimale Eingangsspannung! DC In Too High DC-Eingangsspannung ist höher als voreingestellt!
- Seite 29 SKYRC S100neo Bedienungsanleitung Conformity Declaration SkyRC S100neo erfüllt alle relevanten und verbindlichen CE-Richtlinien und FCC Teil 15 Unterabschnitt B. Test Standards Title Result Household and similar electrical appliances - Safety - EN 60335-1 Conform Part 1: General requirements Household and similar electrical appliances – Safety EN 60335-2-29 –...
- Seite 30 SKYRC S100neo Bedienungsanleitung Rechtliches Haftungsausschluss Da die Einhaltung der Bedienungsanleitung, sowie der Betrieb und die Bedingungen bei Verwendung des Produktes zu keiner Zeit vom Hersteller überwacht werden kann, übernimmt der Hersteller keinerlei Haftung für Schäden, Kosten und/oder Verluste, die sich aus falscher Verwendung und/oder fehlerhaftem Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen.
- Seite 31 Hersteller / Manufactured by: SKYRC Technology Co., Ltd. 4/F, Building No.6, Meitai Industry Park, Guanguang South Road, Guihua, Guanlan, Baoan District, Shenzhen 518110, China T:0755-83860222-830 F:0755-81702090 Email:info@skyrc.cn www.skyrc.com 2023 SkyRC Trchnology Co., Ltd. All Rights Reserved [Version 1.0] SKYRC D100neo...
