Verdrahtung
Leiterschleifen außerhalb des Schirms müssen vermieden werden.
Wird keine geschirmte Anschlussbox verwendet, muss der Schirm ununterbrochen vom
Sensor zum Auswertegerät geführt werden.

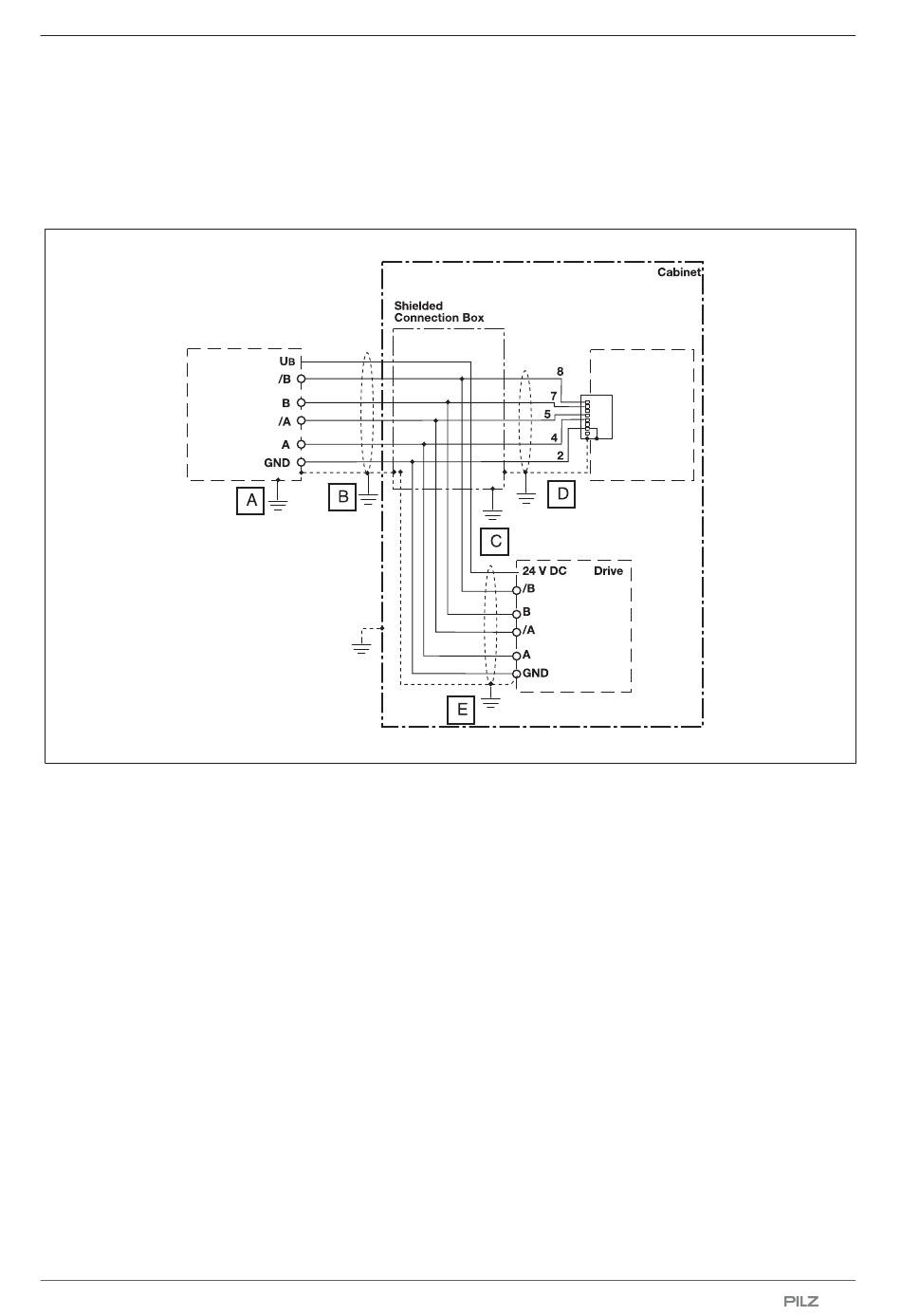

EMV- gerechte Verdrahtung für den Anschluss eines Encoders mit Antrieb
Encoder
Zur Vermeidung von EMV-Störungen empfehlen wir, den Schirm der Sensorleitungen oder
das Gehäuse der geschirmten Anschlussbox nur an einer Stelle mit Erde zu verbinden:
A oder B oder C oder D oder E
Leiterschleifen außerhalb des Schirms müssen vermieden werden.
Wird keine geschirmte Anschlussbox verwendet, muss der Schirm ununterbrochen vom
Sensor zum Auswertegerät geführt werden.
