Übersicht
}
Anzeige am Display
– aktuelle Frequenzen
– aktuelle Position
– Warn- Fehlermeldungen
}
LED-Anzeigen für Status und Fehler
}
Anschlusstechnik Drehgeber:
RJ45-Buchse
2.2
Front-/Seitenansicht

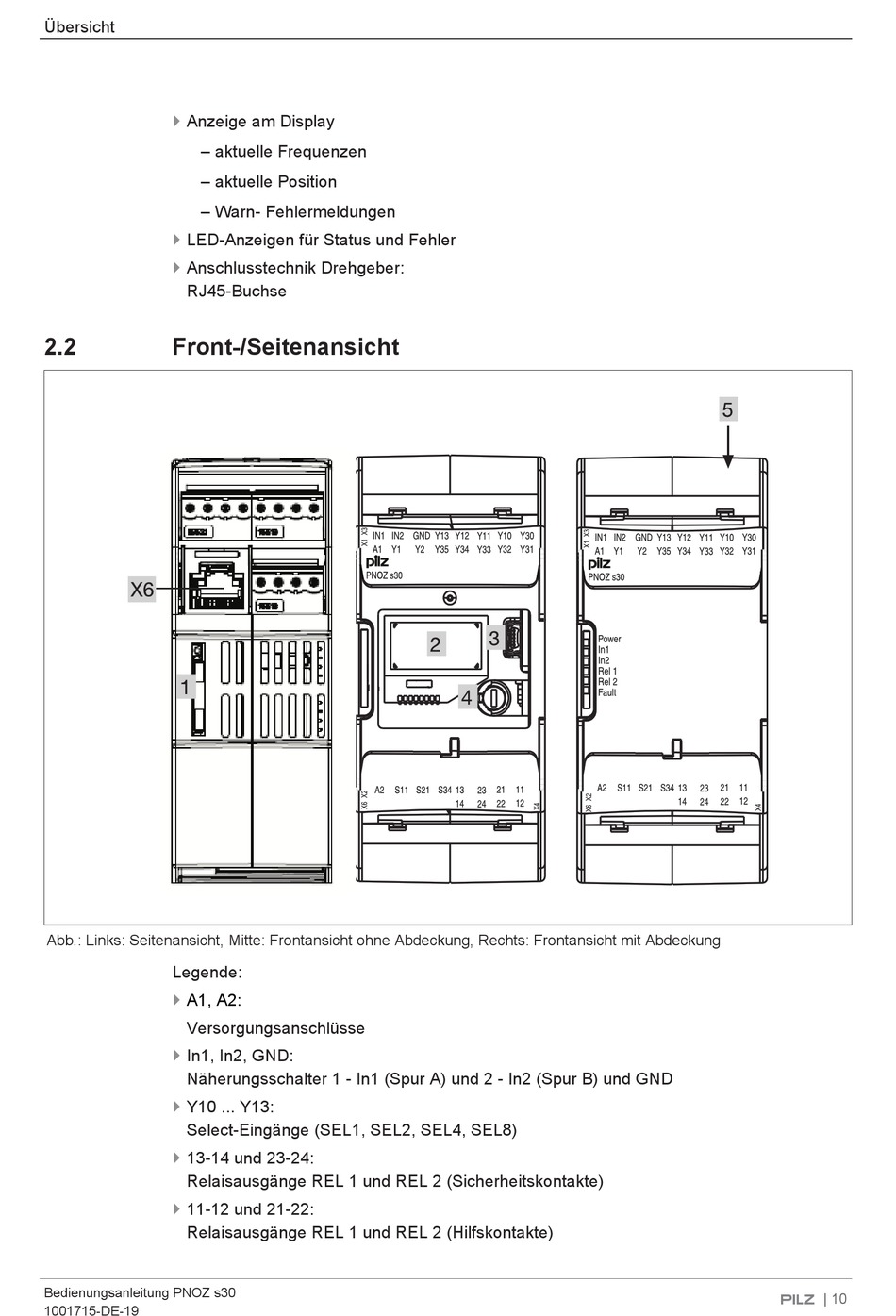

Abb.: Links: Seitenansicht, Mitte: Frontansicht ohne Abdeckung, Rechts: Frontansicht mit Abdeckung
Legende:
}
A1, A2:
Versorgungsanschlüsse
}
In1, In2, GND:
Näherungsschalter 1 - In1 (Spur A) und 2 - In2 (Spur B) und GND
}
Y10 ... Y13:
Select-Eingänge (SEL1, SEL2, SEL4, SEL8)
}
13-14 und 23-24:
Relaisausgänge REL 1 und REL 2 (Sicherheitskontakte)
}
11-12 und 21-22:
Relaisausgänge REL 1 und REL 2 (Hilfskontakte)
Bedienungsanleitung PNOZ s30
1001715-DE-19
| 10
