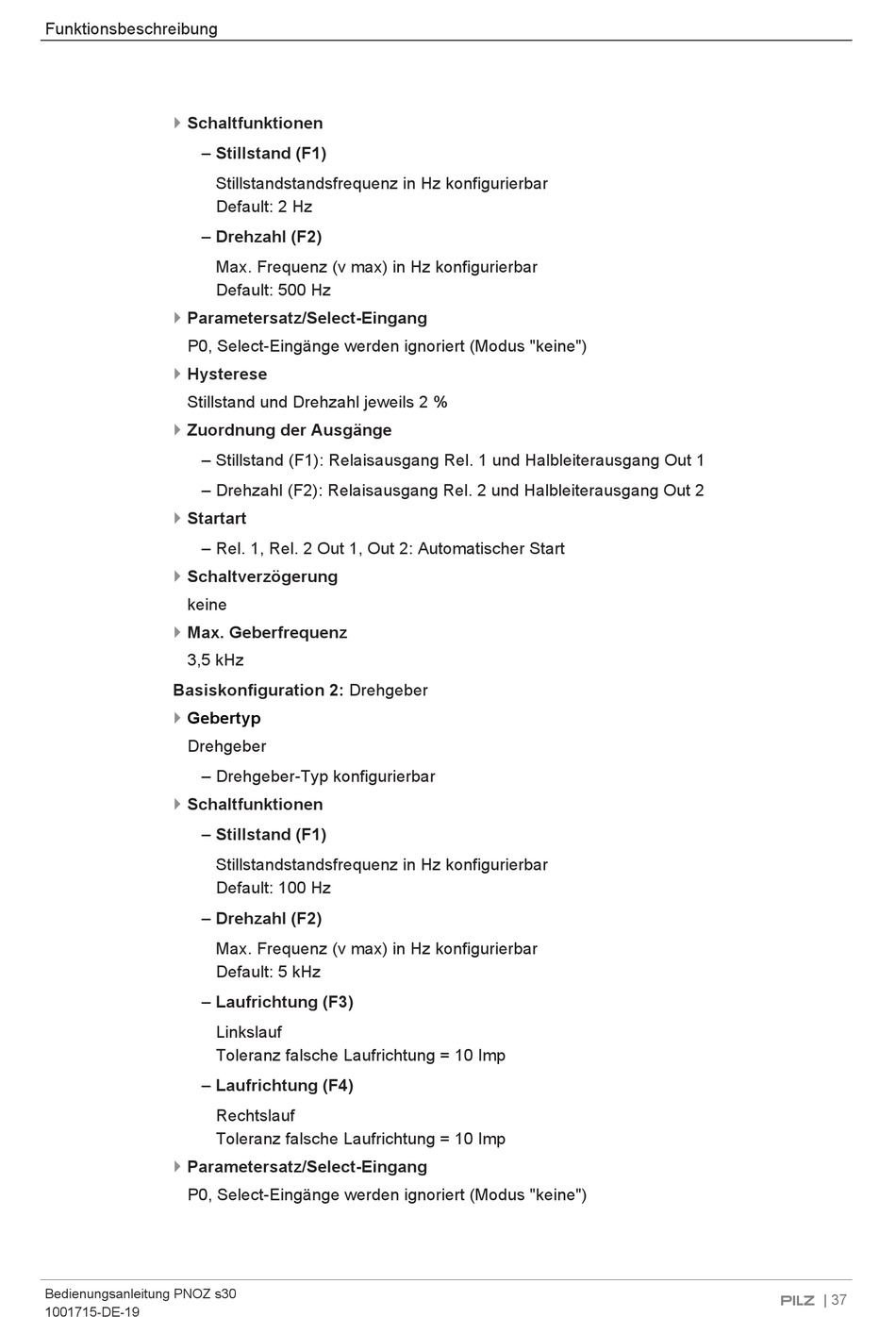

Pilz PNOZ s30 Bedienungsanleitung Seite 37

Funktionsbeschreibung
}
Schaltfunktionen
– Stillstand (F1)
– Drehzahl (F2)
} Parametersatz/Select-Eingang
P0, Select-Eingänge werden ignoriert (Modus "keine")
}
Hysterese
Stillstand und Drehzahl jeweils 2 %
}
Zuordnung der Ausgänge
– Stillstand (F1): Relaisausgang Rel. 1 und Halbleiterausgang Out 1
– Drehzahl (F2): Relaisausgang Rel. 2 und Halbleiterausgang Out 2
}
Startart
– Rel. 1, Rel. 2 Out 1, Out 2: Automatischer Start
}
Schaltverzögerung
keine
}
Max. Geberfrequenz
3,5 kHz
Basiskonfiguration 2: Drehgeber
}
Gebertyp
Drehgeber
– Drehgeber-Typ konfigurierbar
}
Schaltfunktionen
– Stillstand (F1)
– Drehzahl (F2)
– Laufrichtung (F3)
– Laufrichtung (F4)
}
Parametersatz/Select-Eingang
P0, Select-Eingänge werden ignoriert (Modus "keine")
Bedienungsanleitung PNOZ s30
1001715-DE-19
Stillstandstandsfrequenz in Hz konfigurierbar
Default: 2 Hz
Max. Frequenz (v max) in Hz konfigurierbar
Default: 500 Hz
Stillstandstandsfrequenz in Hz konfigurierbar
Default: 100 Hz
Max. Frequenz (v max) in Hz konfigurierbar
Default: 5 kHz
Linkslauf
Toleranz falsche Laufrichtung = 10 Imp
Rechtslauf
Toleranz falsche Laufrichtung = 10 Imp
