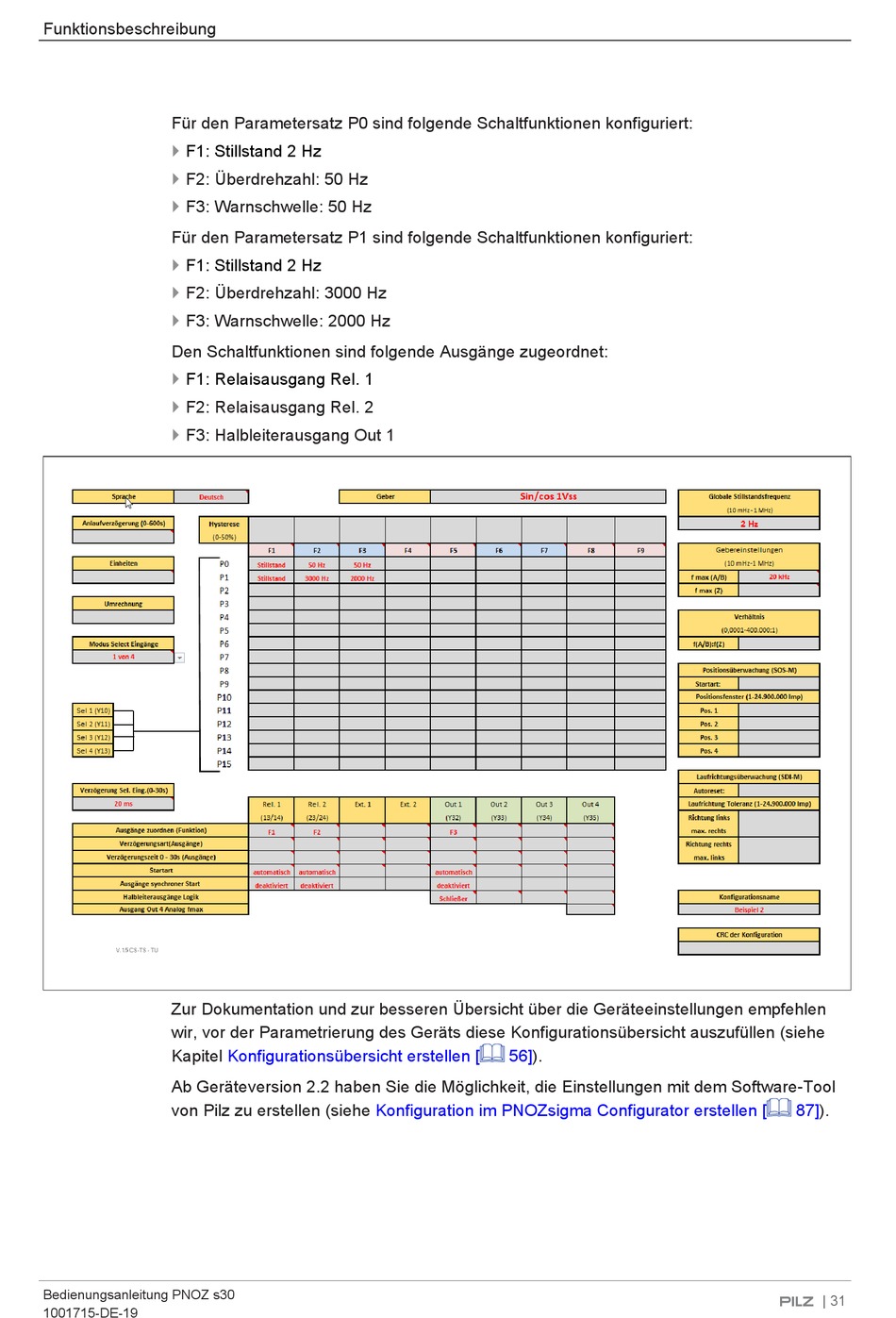

Pilz PNOZ s30 Bedienungsanleitung Seite 31

Funktionsbeschreibung
Für den Parametersatz P0 sind folgende Schaltfunktionen konfiguriert:
} F1: Stillstand 2 Hz
}
F2: Überdrehzahl: 50 Hz
}
F3: Warnschwelle: 50 Hz
Für den Parametersatz P1 sind folgende Schaltfunktionen konfiguriert:
}
F1: Stillstand 2 Hz
}
F2: Überdrehzahl: 3000 Hz
} F3: Warnschwelle: 2000 Hz
Den Schaltfunktionen sind folgende Ausgänge zugeordnet:
}
F1: Relaisausgang Rel. 1
}
F2: Relaisausgang Rel. 2
}
F3: Halbleiterausgang Out 1
Zur Dokumentation und zur besseren Übersicht über die Geräteeinstellungen empfehlen
wir, vor der Parametrierung des Geräts diese Konfigurationsübersicht auszufüllen (siehe
Kapitel
Ab Geräteversion 2.2 haben Sie die Möglichkeit, die Einstellungen mit dem Software-Tool
von Pilz zu erstellen (siehe
Bedienungsanleitung PNOZ s30
1001715-DE-19
Konfigurationsübersicht erstellen [
Konfiguration im PNOZsigma Configurator erstellen [
56]).
87]).
| 31
